百米级大型水平轴风力发电机组结构设计

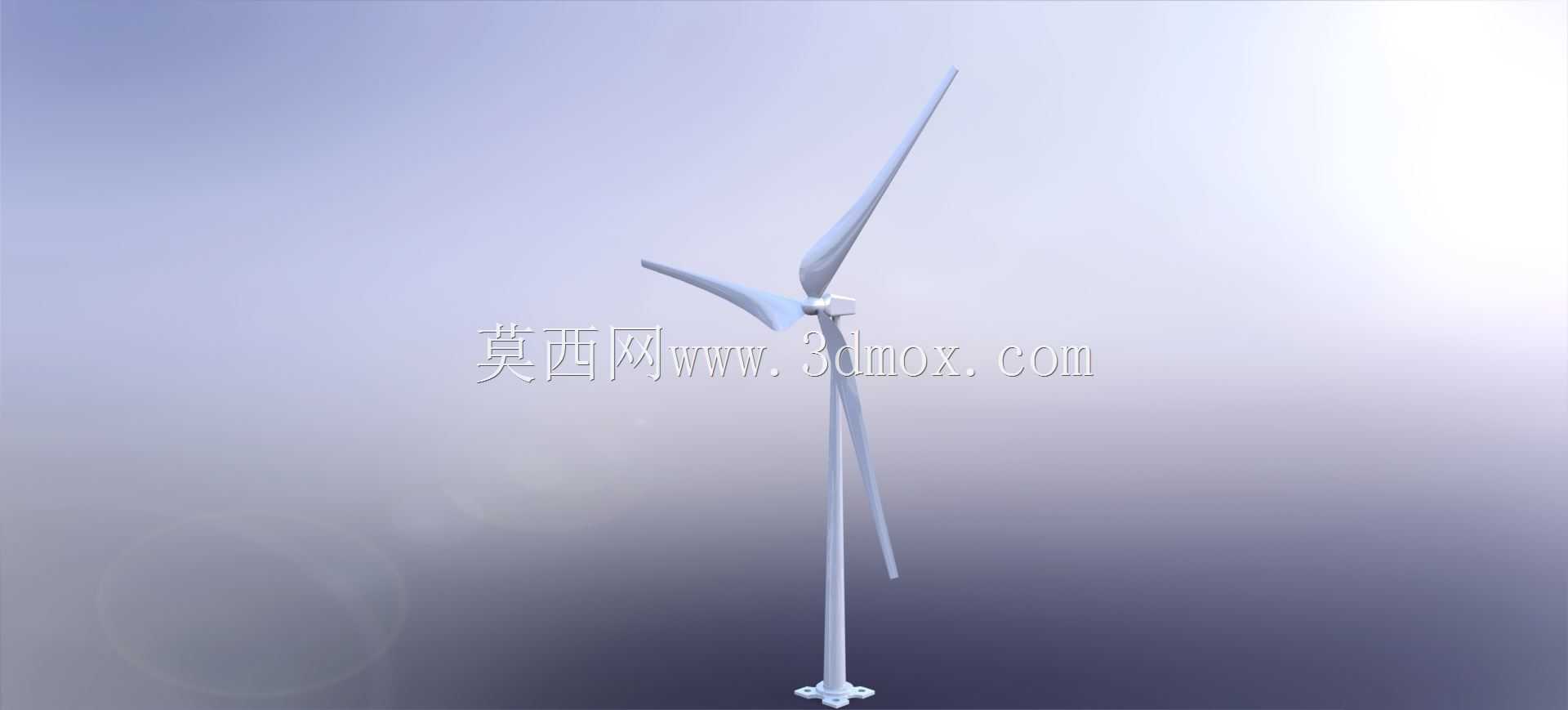

　　在陆上集中式风电基地、山地风场以及沿海高风速区域的项目前期规划中，大兆瓦级水平轴风力涡轮机的选型与场地适配是核心环节，本次呈现的100米塔筒高度、120米转子直径的风电机组结构，正是针对年平均风速6.5m/s以上的三类风区优化的主力机型。从实际工程落地的角度看，这类机型的塔筒高度设置并非随意确定，100米的轮毂高度刚好能避开近地面60米范围内的风切变紊流区，让叶片运行区间始终处于风速稳定、风向波动小的流层，既能够提升年均发电小时数，也能减少紊流带来的叶片交变载荷，延长核心部件的疲劳寿命。120米的转子直径对应单叶片长度接近58米，扫风面积超过11300平方米，在额定风速下单台机组的额定功率可以达到3MW级别，能够覆盖近两千户普通家庭的年生活用电需求，在平价风电项目中具备极高的投入产出比。

　　从结构设计思路来看，整个机组采用模块化拆分逻辑，塔筒部分为多段锥筒式钢结构设计，单段塔筒长度控制在30米以内，能够适配常规大件运输车辆的道路通行限界，不需要额外申请特种运输许可，大幅降低山地风场的物流成本。塔筒法兰连接位置的螺栓排布经过载荷校核，能够承受极端风速下的倾覆力矩，在地基设计环节，对应的扩展式基础尺寸需要根据场址的地质承载力调整，通常要求基础埋深超过3米，承台直径达到18米以上，才能满足50年一遇极端大风下的抗倾覆要求。机舱部分采用紧凑式布局，将齿轮箱、发电机、偏航系统、冷却系统集成在同一个机舱底座上，底座采用铸造+焊接的混合结构，既保证主轴支撑位置的刚度，也能整体降低机舱自重，减少塔筒顶部的载荷负担。叶片部分采用翼型优化设计，从叶根到叶尖的翼型弦长逐步收窄，扭转角连续变化，能够在不同风速区间都保持较高的风能捕获效率，叶尖位置特意设置了降噪结构，能够降低机组运行时的气动噪声，满足风场周边居民区的声环境质量要求。

　　在实际功能特性上，这套机组配套了全工况变桨系统，能够根据实时风速调整三个叶片的桨距角，在风速低于3m/s的切入风速下，叶片调整至顺桨位置减少风阻，避免无效转动带来的机械磨损；当风速处于3m/s到12m/s的额定风速区间时，桨距角维持在最优捕获角度，配合双馈发电机的转速调节，始终保持最大风能利用系数；当风速超过25m/s的切出风速时，三个叶片快速顺桨至90度位置，配合机械制动系统让叶轮停止转动，避免超风速运行带来的结构损坏。偏航系统则通过风向传感器实时采集来流方向，自动驱动机舱旋转对风，偏差角度控制在3度以内，保证叶轮始终正对主风向，减少偏航误差带来的发电量损失。

　　从安装边界条件来看，这类机组的吊装需要配套600吨级以上的履带式起重机，吊装作业平台的面积需要不小于2000平方米，场地平整度误差控制在5%以内，才能满足塔筒、机舱、叶片的吊装作业安全距离要求。叶片吊装时需要专门的吊具夹持叶根位置，避免叶片表面的复合材料保护层被吊装绳索划伤，影响叶片的长期防腐性能。机组的日常运维通道设置在塔筒内部，爬梯配套防坠安全导轨，每隔20米设置一个休息平台，运维人员可以通过塔筒内的升降机到达顶部机舱，大幅降低高空作业的劳动强度。在北方低温风场应用时，叶片前缘还需要额外加装除冰加热模块，在冬季冻雨天气下自动加热去除叶片表面的覆冰，避免覆冰导致的叶轮动平衡失衡，减少机组振动超限停机的概率。

　　从行业应用的适配性来看，这类大兆瓦风电机组既可以连片布置形成百万千瓦级的风电基地，通过升压站接入高压输电网络实现远距离电力外送，也可以单台或者几台布置在偏远牧区、海岛、工业园区附近，作为分布式电源就近消纳，减少长距离输电的线损。在双碳目标的能源结构调整背景下，这类成熟度高、运维成本低的陆上风电机组，依然是当前风电装机的主力选型，对应的三维结构模型能够为风场微观选址、吊装方案模拟、运维培训教具开发提供精准的三维数据支撑，帮助工程人员在项目前期就完成全流程的干涉检查与方案优化，减少现场施工阶段的设计变更。
