4毫米孔径加工专用立式钻孔夹具

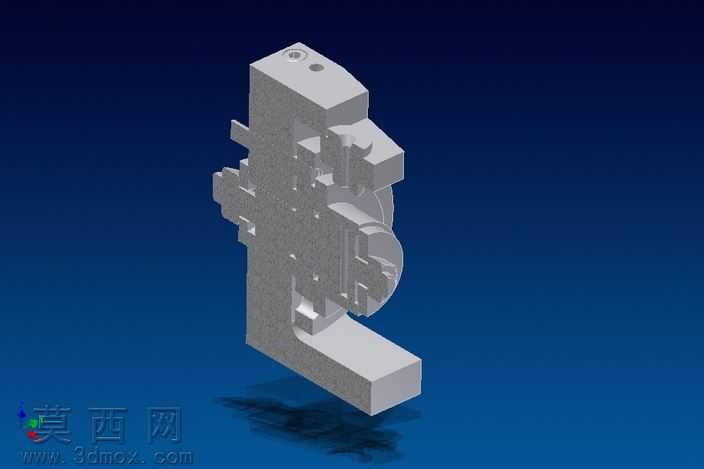

本模型为针对4毫米孔径加工设计的立式钻孔夹具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的设计公差规范，对每一处配合面、定位基准、锁紧结构都做了精准的尺寸约束，确保模型各部件不存在干涉问题，可直接用于后续的工程图导出与实物加工参考。渲染阶段采用哑光金属材质模拟夹具常用的45号钢调质处理后的表面质感，搭配深蓝色渐变背景突出夹具的立体轮廓，对夹具上的安装孔、锁紧螺栓、回转压紧结构的边缘做了细微的倒角光影处理，还原真实金属工件的光影反射效果，清晰展现各部件的装配层次。从结构设计来看，该夹具采用L型立式基座作为整体支撑，基座底部设置有用于和钻床工作台固定的安装沉孔，保证加工过程中夹具的整体刚性；基座上部集成了带圆弧定位槽的工件承托结构，可适配对应规格工件的外圆定位，上方搭配偏心式压紧锁紧机构，通过旋转压紧螺母即可实现工件的快速装夹与拆卸，压紧块与工件接触的位置做了防滑纹理设计，避免钻孔过程中工件出现移位；侧面的回转调节结构可根据钻孔位置的需求微调工件的装夹角度，满足不同工位的4毫米孔加工需求。设计思路上围绕钻孔加工的定位精度、装夹效率、操作便捷性三个核心需求展开，摒弃了复杂的多余结构，所有受力部件都做了加厚处理，在保证夹具整体强度的前提下尽可能压缩整体体积，减少工装占用的钻床工作台空间；定位基准与钻套引导结构保持严格的同轴度约束，可有效降低钻孔过程中的偏斜问题，保证4毫米孔径的加工位置精度与孔壁垂直度，适合小规格零件的批量钻孔加工场景使用，整体结构简单可靠，维护便捷，符合机械加工工装的实用化设计原则。
