五辐星型乘用车铝合金轮毂结构造型

　　该作品呈现的是一款面向乘用车使用场景的铝合金轮毂三维结构，整体由外侧轮辐、轮辋筒体、中心安装座、螺栓孔、气门孔及边缘加强轮廓组成。模型重点表达了轮毂在整车装配中的可见造型与安装边界，适合用于底盘件外观校核、改装件方案展示、轮辋结构教学以及机械设计练习。

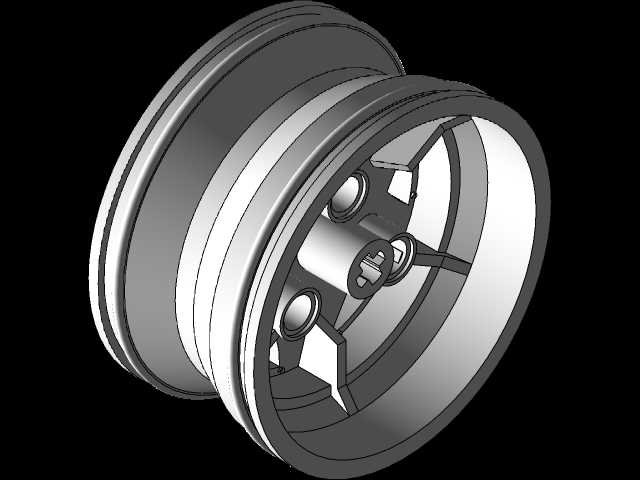

　　从实际用途看，轮毂承担轮胎承载、制动力矩传递和转向姿态支撑等功能。车辆行驶时，轮胎受到的垂向冲击、侧向抓地力和驱动扭矩都会通过轮辋、轮辐传递到中心法兰，再由螺栓连接至转向节或后桥轴头。因此，该类零件在设计时不能只关注外观，还需要兼顾刚度、重量、螺栓分布、制动件避让以及轮胎装拆空间。模型中轮辋采用双层筒壁轮廓，外缘与内缘均保留翻边结构，能够体现轮胎胎圈落座区域；中部筒体的台阶和圆角则对应轮辋宽度、胎圈座和槽底位置，便于在后续工程中校核轮胎规格与装配关系。

　　轮辐部分采用五组放射状星形筋板布局，筋条从中心座向外缘展开，在视觉上形成较强的运动感，同时也把中心载荷分散到轮辋周向。每组辐条之间保留较大的镂空窗口，这些窗口并非单纯装饰孔：一方面可以降低旋转质量，减少非簧载重量；另一方面为制动盘、制动卡钳提供散热通道，在连续制动时帮助热空气快速排出。辐条截面采用宽窄变化和过渡圆角设计，根部靠近中心座处材料较厚，以承受弯曲和扭转复合载荷；靠近轮辋处逐渐展开，与筒壁形成连续连接，避免应力在单一截面上集中。

　　中心区域设置了明显的凸台和中心孔，周围均布四个螺栓安装孔。中心孔用于与轴头定位配合，螺栓孔则承担车轮固定作用。孔位周边做了沉台和加厚处理，模拟真实轮毂螺栓座的承压面，可在装配时保证螺母或螺栓压紧力均匀分布。中心盖上的标识位采用凸起造型，既可以作为品牌装饰区域，也能遮挡内部轴头和紧固件。模型中螺栓孔的圆周分布、中心孔直径和辐条避让空间需要与车型制动系统匹配，若卡钳轮廓过大或轮辋偏距设置不合理，实际装车时可能出现干涉。

　　外形尺寸方面，作品通过轮辋直径、轮辋宽度、辐条高度和中心座厚度建立完整比例关系。轮辋外圆决定轮胎安装直径，筒体轴向宽度决定胎圈间距；轮辐正面相对轮辋安装面的位置关系影响偏距，进而影响轮距、轴承载荷和轮胎与翼子板间隙。设计时需要把轮胎断面宽度、扁平比、制动盘直径、卡钳包络、转向极限角度以及悬架跳动行程一起纳入检查。若轮毂过宽或偏距过小，轮胎可能外移并与轮眉、挡泥板发生摩擦；若中心座背面避让不足，则可能与制动盘或轴头发生接触。

　　建模思路上，该结构适合先以旋转特征建立轮辋基础筒体，确定胎圈座、槽底和两侧凸缘；再通过草图绘制单根辐条轮廓，利用阵列形成五辐布局；中心安装座、螺栓孔和气门孔可通过拉伸、切除与圆周阵列完成。辐条与轮辋交接处应保留连续圆角，避免尖锐棱线造成应力集中；镂空窗口边缘也需要设置拔模或圆滑过渡，以便后续进行铸造、锻造或数控加工工艺评估。若用于强度分析，还应在螺栓孔承压面、中心孔配合面和轮辐根部设置约束与载荷，模拟垂向冲击、侧向转弯和扭转制动工况。

　　整体来看，该模型把乘用车轮毂的外观造型、安装接口和主要受力路径表达得较清楚。轮辋筒体提供轮胎支撑，星形轮辐承担载荷传递，镂空区域兼顾散热与减重，中心法兰和螺栓孔保证与车轴可靠连接。对于结构设计人员而言，可在此基础上继续细化偏距、孔距、中心孔、气门孔位置、轮辋法兰厚度和制造工艺；对于三维建模学习者而言，该件综合了旋转、阵列、拉伸切除、圆角过渡和多特征装配关系校核，是理解汽车行走系统零部件设计逻辑的典型实例。
