汽车离合用磁力驱动执行机构结构

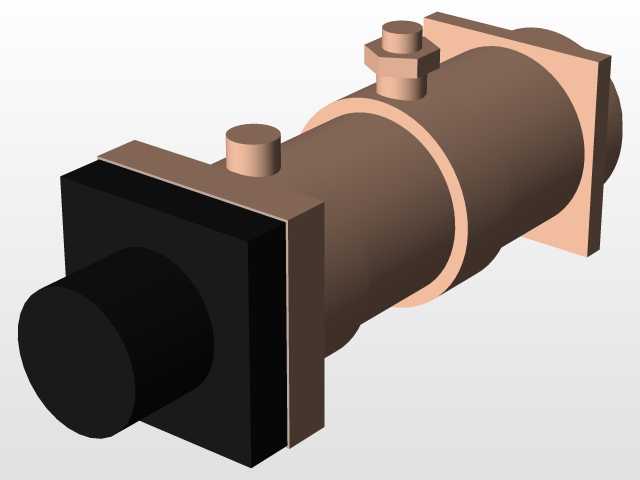

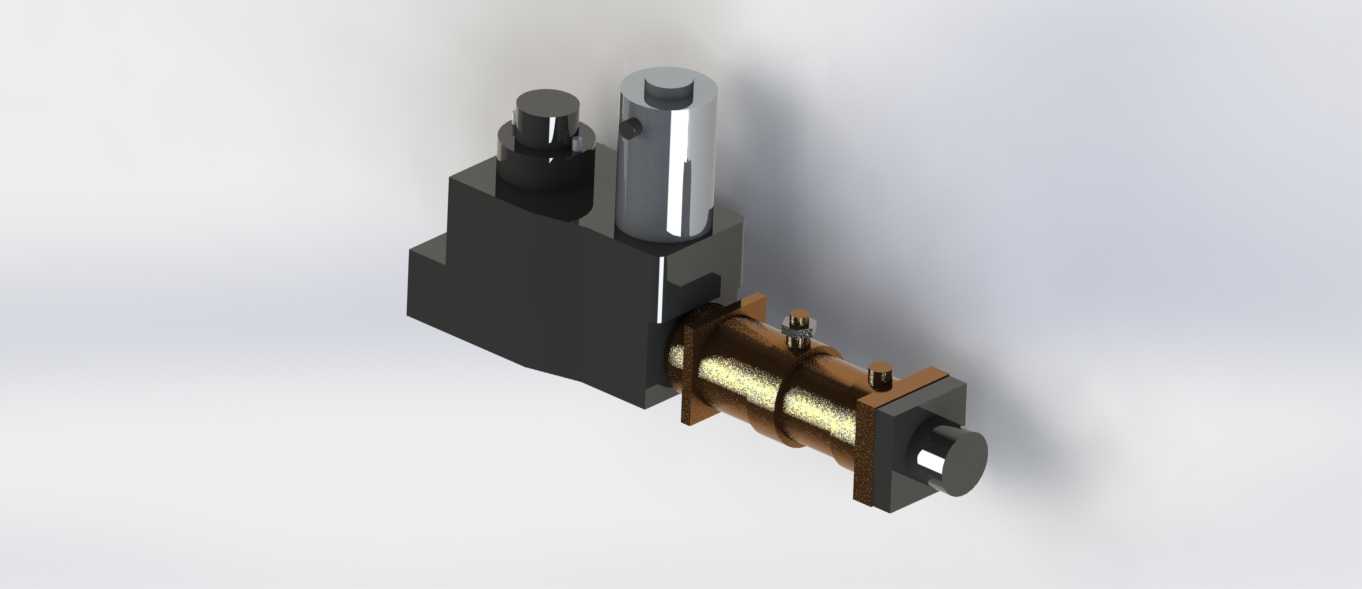

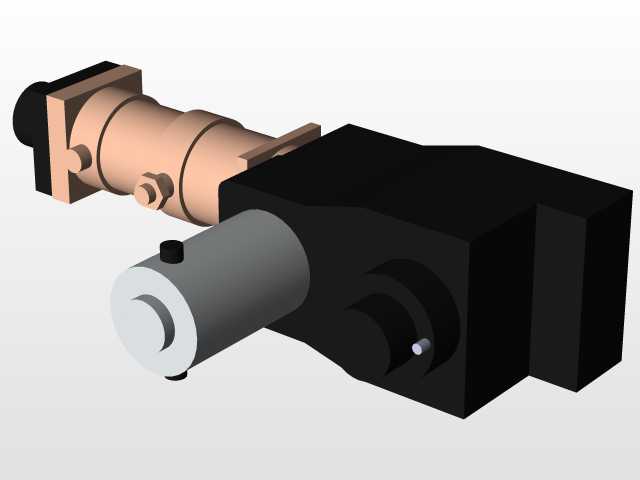

　　这款磁力执行机构主要面向乘用车AMT机械式自动变速箱的离合器控制场景，在商用车电控离合系统、小型特种车辆离合操控单元中也可适配使用，核心作用是替代传统的液压离合分泵或者机械拉索结构，通过电磁力输出线性推程，精准控制离合器的分离与结合行程，相比传统结构省去了液压管路布设、离合油定期更换维护的环节，也避免了拉索长期使用出现的拉伸形变、卡滞问题。从结构布局来看，整个执行机构采用分体式功能段设计，上部为电磁控制阀体段，集成了电磁线圈、阀芯位移反馈组件、接线端子座，黑色的阀座部分采用硬质阳极氧化铝合金材质，既保证了结构强度，也能降低整体自重，上部伸出的两个柱体分别是阀芯导向柱与行程限位柱，导向柱表面做了镜面抛光处理，

　　和阀座内部的导向套配合间隙控制在0.02mm以内，保证阀芯往复运动时不会出现偏磨卡滞，限位柱则用于限制阀芯的最大伸出行程，避免电磁力过载导致离合分离行程超出设计阈值，造成离合器压盘过度形变损坏。下部为动力输出与安装连接段，铜质的线圈绕组做了浸漆绝缘处理，外部包裹的金属支架既作为磁路的导磁部件，也承担安装固定的功能，支架上预留的两个螺栓安装孔位可以直接和变速箱壳体上的预设安装座对接，安装面的平面度公差控制在0.05mm以内，保证执行机构安装后输出轴和离合拨叉的受力方向同轴度偏差不超过0.1mm，避免侧向力导致的输出轴磨损。输出端的推杆采用不锈钢材质，端面做了淬火硬化处理，硬度达到HRC45以上，

　　长期和离合拨叉接触撞击也不会出现凹陷变形，推杆的往复行程设计为18mm，刚好覆盖常规干式离合器从完全结合到完全分离的行程需求，推力输出范围覆盖800N到1200N，足以推动常规乘用车离合器的压盘膜片弹簧完成分离动作。设计过程中重点考虑了车载工况的适配性，整个机构的防护等级达到IP67，可以应对变速箱舱内的油污、泥水飞溅场景，电磁线圈的耐温等级达到H级，能够在-40℃到150℃的环境温度下稳定工作，不会因为夏季舱内高温或者冬季低温出现电磁力衰减、动作卡滞的问题。磁路设计上采用了双气隙对称结构，有效降低了线圈通电时的磁滞损耗，相比传统单线圈电磁执行器，相同推力输出下的功耗降低了30%左右，长时间通电工作时线圈温升控制在40K以内，

　　避免持续工作导致的线圈过热烧毁。安装边界方面，整个机构的最大外轮廓尺寸为长122mm、宽68mm、高95mm，安装孔中心距为42mm，输出轴中心距离安装底面的高度为32mm，在进行变速箱周边布局设计时，只需要预留出半径70mm的操作空间即可完成安装与后期维护，不需要额外拆除周边的管线或者其他附属部件。在实际装车匹配时，这款执行机构可以直接对接TCU变速箱控制单元的PWM驱动信号，内部集成的位移传感器可以实时反馈推杆的当前位置，形成闭环控制，位置控制精度可以达到0.1mm，能够实现离合器结合过程的精准调速，避免离合结合过快导致的车辆起步顿挫，也能防止结合过慢导致的离合器片长时间滑磨过热，有效提升离合器的使用寿命。结构上没有易损的橡胶密封件或者摩擦损耗件，除了定期检查安装螺栓的紧固扭矩之外，全生命周期内不需要额外的维护操作，相比传统液压离合系统的维护成本降低60%以上。在建模过程中，所有配合面的公差、安装孔位的位置度都按照实际量产的加工精度进行了还原，内部的线圈绕组、磁钢、阀芯等部件都做了独立的实体建模，可以直接用于执行机构的性能仿真、安装干涉检查，也可以作为整车动力传动系统三维布局的参考组件使用。
