扇形立板支座类机械制图练习构件

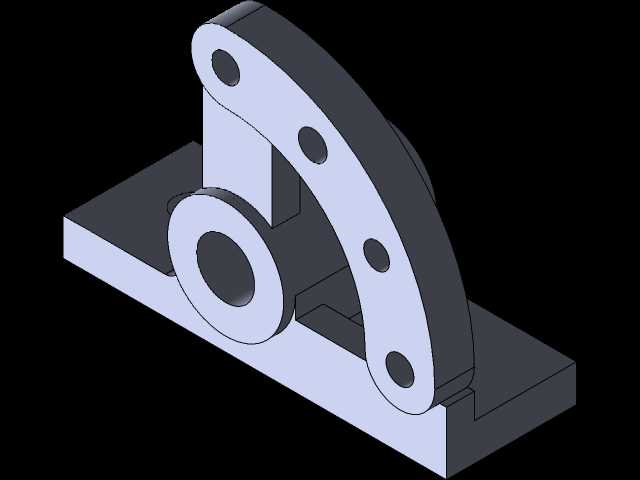

　　该构件属于机械制图课程实操训练中典型的支座类组合体，整体由底部矩形安装底板、中部同轴圆筒凸台、后侧弧形扇形立板以及立板与底板之间的三角加强筋四部分拼接而成，结构特征覆盖了机械制图教学中截交线、相贯线、孔系投影、装配支撑关系等核心考核要点，常被用于高校工程制图课程的测绘建模、二维工程图转换、尺寸标注规范训练场景。从实际工程映射角度看，这类支座结构在轻工输送线侧边张紧轮支架、小型工装夹具的定位支撑座、教学用减速器输入轴端支撑座中十分常见，底部矩形底板承担整机安装定位功能，板上预留的安装槽位可适配不同间距的设备台面螺孔，安装时无需在台面上额外打孔，可沿底板长度方向微调支座整体位置，适配不同轴距的张紧或支撑需求。

　　中部的同轴圆筒凸台为核心功能承载位，内孔可穿装转轴、销轴或衬套，圆筒外圆的轴向长度预留了轴承或轴套的安装空间，圆筒端面与立板侧面完全贴合，二者结合处做了贴合面工艺处理，避免转轴受径向载荷时结合面出现应力集中。后侧的扇形弧形立板沿圆筒外圆轮廓向上延伸，立板板面上沿弧形轨迹均匀分布四个同轴通孔，这组孔系可用于安装调节拉杆、限位销或者辅助定位组件，弧形轮廓的设计让立板在相同材料用量下获得更大的抗弯截面模量，相比直板支撑结构，弧形立板可承受来自圆筒部位更大的径向倾覆力矩，立板底部与底板上表面完全焊接或一体成型，二者转角处增设的三角加强筋分别连接立板内侧、底板上表面与圆筒外圆侧壁，从三个方向补强结构刚性，当圆筒内穿装的转轴承受偏载时，

　　加强筋可将载荷分散传递到底板整个安装面，避免立板与底板衔接处出现断裂变形。建模过程中需先确定底板的长宽厚基准，以底板上表面为安装基准面定位圆筒的中心高度，圆筒轴线需保证与底板安装面平行、与底板侧边垂直，扇形立板的弧形轮廓需与圆筒外圆保持同轴度，立板上四个孔的中心需落在同一弧形分度圆上，各孔轴线均垂直于立板板面，建模时需注意立板与圆筒、加强筋与相邻两个零件的结合处做合并处理，避免出现干涉缝隙。从安装边界来看，底板的长宽尺寸决定了整个支座的占地轮廓，选型时需确认安装台面的预留空间大于底板外轮廓尺寸，圆筒内孔直径需匹配待穿装销轴或衬套的外径，立板上四个孔的分度圆直径需匹配配套调节拉杆的安装间距，底板厚度需满足台面安装螺栓的沉头深度要求，整体结构无复杂曲面特征，所有加工面均为平面、圆柱面与钻孔，常规铣削、钻削工序即可完成加工，非常适合制图初学者理解组合体的形体分析法，将复杂支座拆分为多个基本几何体逐一拼接，理清各部分之间的位置关系与投影规律。
