高速钢直柄麻花钻切削刀具结构

　　这套三维结构围绕金属孔加工中最常见的直柄麻花钻展开，刀具主体采用高速钢材料思路进行表达，适用于普通钢件、铸铁件、有色金属件以及部分非金属板材的钻孔工序。在车间实际使用里，这类钻头既可以装夹在台式钻床、立式钻床上完成中小批量零件的孔位加工，也能够安装在加工中心、数控铣床的刀柄或钻夹头中，配合冷却和固定进给参数完成较稳定的连续钻削。对于维修工位、工装夹具制作和单件试制场景，直柄形式的装夹边界比较简单，不需要复杂的刀柄配合，普通三爪钻夹头即可夹持，因此在通用机械加工、模具辅助加工和设备维护中使用频率很高。

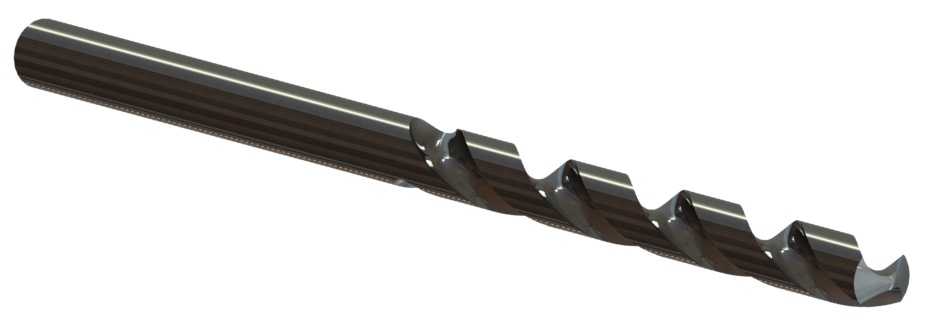

　　模型的外形重点还原了麻花钻的长圆柱柄部、螺旋排屑槽、端部切削刃和尖端横刃结构。柄部保持完整圆柱面，主要承担夹持定位和扭矩传递；工作段由两条连续螺旋槽形成，槽底曲线与刃带之间保留较窄的圆柱导向带。导向带在钻入孔壁后能够支撑刀具，减少钻头偏摆，并对已加工孔壁起到轻微修光作用。螺旋槽并非单纯装饰结构，它直接决定切屑的流动空间：钻削时，主切削刃产生的切屑沿螺旋槽向外排出，槽面顺滑程度、槽宽比例和螺旋升角都会影响排屑阻力。若槽道过窄，深孔加工中切屑容易堵塞，造成扭矩升高甚至钻头折断；若槽道过宽，则芯厚减小，刀具刚性和抗扭能力下降。

　　尖端部分是整个刀具功能的核心。两条主切削刃从中心横刃向外侧延伸，承担主要材料去除；横刃位于钻头中心，在钻入初期参与挤压和定位，但该处切削速度接近零，容易产生较大轴向抗力。实际修磨时，常通过横刃修磨降低进给阻力，使钻头更快切入工件。模型中刀尖角度、后刀面和刃带关系需要保持协调：顶角影响切削刃长度、进给抗力和定心稳定性，较大顶角更适合硬度较高、强度较大的材料，较小顶角则有利于改善薄板或软材料的切入状态。后角不能过大，否则刃口强度不足，容易崩刃；后角过小又会增加后刀面与工件底面的摩擦，使钻削发热明显。

　　从设计思路看，直柄麻花钻的关键并不只是画出一根带槽圆杆，而是要把切削、排屑、导向、夹持四个功能区段区分清楚。柄部直径与工作直径之间通常保持明确的同轴关系，装夹时夹持长度需要足够，避免短夹持导致跳动增大。工作段长度决定可加工孔深，但长径比越大，钻头刚性越弱，越容易在进给时产生弯曲和孔口偏移。对于深孔场景，工程上往往需要分段退钻排屑，或者改用内冷钻头、深孔钻等专用结构。模型在外形上保留了细长比例，能够直观提示选型时不能只关注钻头直径，还要结合孔深、工件材料、机床刚性和夹头精度综合判断。

　　安装边界方面，直柄钻头的圆柱外圆是定位基准，装入钻夹头后应保证柄部夹持区避开螺旋槽，夹爪不能压在刃带或槽口上，否则会破坏刀具定位并造成夹持损伤。刀具轴线需要与工件表面垂直，若在铣床或加工中心上使用，主轴跳动、刀柄精度和对刀高度都会影响孔尺寸与孔壁质量。钻孔入口处若表面倾斜或毛坯不平，钻头容易滑移，实际工艺中常先打中心孔或用点钻定位，再由麻花钻完成钻孔。对于贯穿孔，钻头接近出口时进给量应适当降低，以减少毛刺和刃口突然卸载造成的冲击。

　　在三维建模表达上，螺旋槽可通过螺旋扫掠、切除和刃带修整形成，尖端切削面需要与螺旋槽、端部锥面连续相交，才能得到接近真实刀具的刃口线。建模时还要注意芯厚沿轴向的变化趋势，真实钻头通常不是等厚芯部，而是向柄部逐渐增加，以提高整体强度。刃带宽度、槽底圆角和端部后刀面的处理，会直接影响渲染后金属刀具的轮廓识别度。该结构适合用于切削刀具教学、钻削工艺演示、工装方案校核以及机床加工场景装配展示，能够帮助设计者从刀具几何角度理解孔加工中的定心、排屑、刚性和装夹问题。
