通讯设备多向铰接支撑连接支座

　　这套铰接支座结构在小型通讯终端外设、桌面可调支架、轻型传感模组挂载场景里使用频率很高，核心作用是在三个不同空间方位提供铰接回转支点，同时靠中部立式筒体承担主承载与走线、轴套安装功能。日常调试工位上，这类零件经常出现在可调通讯天线座、便携检测设备夹持臂、小型光学探头姿态调整机构里，不需要额外拼焊多个独立耳板，一体成型的支座就能同时对接三组不同方向的连杆，省去多零件拼接带来的累计装配误差。

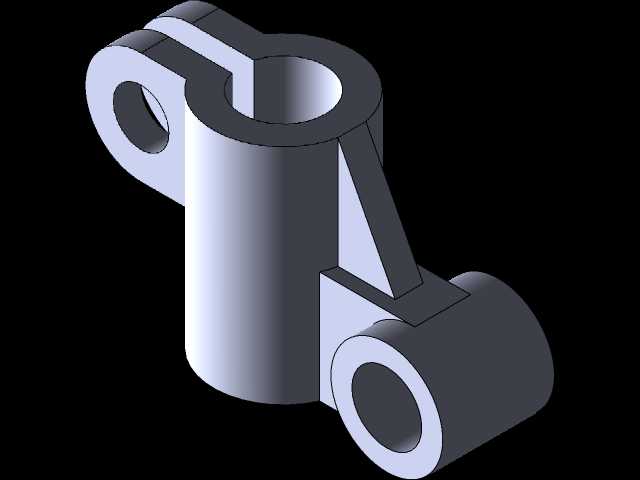

　　从结构布局来看，中部竖直筒体是整个零件的基准载体，内孔为贯通式光孔设计，既可以穿装固定主轴作为整个支座的旋转基准，也可以预留间隙走通讯线缆，避免外置线束在支架反复摆动过程中被拉扯磨损。筒体左侧延伸出带通孔的扁平铰接耳，耳板开孔轴线与筒体主孔轴线垂直，用来连接水平方向摆动的第一组连杆；筒体右下侧伸出同轴的短圆柱铰接端，端面开孔朝向与左侧耳板开孔方向平行但高度更低，负责对接低位摆臂；筒体顶部开出分叉式夹槽，夹槽两侧带同轴通孔，当锁紧件穿过孔位时，夹槽可以抱紧穿入中部筒体内孔的杆件，实现支座整体在立杆上的高度锁止与角度固定。筒体和三个铰接端之间都加了三角形加强筋，筋板顺着载荷传递方向布置，在不明显增加整体重量的前提下，抵消摆臂往复转动时在交接位置产生的弯曲应力，避免长期交变载荷下耳板根部出现开裂。

　　建模过程中首先要锁定中部筒体的内外径同轴度，所有铰接孔的轴线平行度、与主筒体轴线的垂直度都需要在草图阶段添加几何约束，避免后续装配时连杆出现卡滞。夹槽位置的开槽宽度要匹配标准紧固件的锁紧行程，槽口两侧预留足够的壁厚，防止锁紧时夹槽发生塑性变形无法回弹。三个铰接端的外伸长度需要结合配套连杆的端部宽度设定，既要保证铰接销轴穿装后有足够的搭接长度，又不能让外伸臂过长导致受力力矩过大。安装边界方面，中部筒体的内孔直径要和配套立杆外径保持小间隙配合，整体装配后支座可沿立杆轴向滑动调整位置，锁止后不会出现径向晃动；三个铰接点位的外接轮廓要提前核对周边设备的运动包络，保证摆臂在全角度转动时，支座本体和相邻线束、机壳不会发生干涉。

　　实际选型适配时，这类一体铰接支座相比分体拼装的耳板组件，装配工序更少，三个铰接点位的位置精度由零件本身加工保证，不需要现场反复调校孔位同轴度。筒体内部的贯通空间还可以作为走线通道，把连接终端的通讯线材从支座内部穿过，外部没有裸露管线，设备调整姿态时线材不会随机构弯折，大幅延长线束使用寿命。加强筋的厚度设置要和主体壁厚保持均匀过渡，避免注塑或者机加工过程中出现壁厚突变导致的应力集中，所有孔位端部都做了小倒角处理，销轴穿装时不会刮伤配合面，长期转动磨损后也方便快速更换衬套，维护时不需要拆解整个支架总成。
