卧式管壳式热交换器内部管束结构

　　这套三维结构呈现的是卧式管壳式换热设备的完整装配关系，筒体沿水平方向布置，内部管束、折流板、管板、封头、接管和支撑鞍座均按真实工程比例建立，适合用于换热流程布置校核、设备外形干涉检查以及检修空间评估。

　　从现场布置角度看，这类设备通常安装在石化装置、动力站、化工生产线或暖通能源系统中，承担两种介质之间的热量传递任务。一种流体在换热管内流动，另一种流体在筒体内、管外空间横向或纵向冲刷管束；折流板的作用不仅是引导壳程流体反复改变流向，提高流速和换热系数，也为细长换热管提供中间支撑，降低振动和挠度风险。模型中可以清楚看到多块折流板沿筒体轴向间隔布置，板上的管孔与管束形成装配约束，相邻折流板的缺口位置交错，使壳程流道呈折线推进。

　　结构设计上，筒体两端采用管板和法兰连接，端盖可拆卸，便于后期抽芯检查、清洗管壁和更换密封件。顶部与底部的接管分别对应不同介质的进出口，接管方位与设备安装方向、管道走向密切相关。进行三维建模时，需要重点核对接管中心线高度、法兰外径、螺栓分布圆以及相邻管道的操作空间；尤其在装置框架内，换热器周围往往还要预留抽芯长度，不能只按筒体本体长度占位。若端部检修区不足，后期管束无法抽出，会直接影响维护方案。

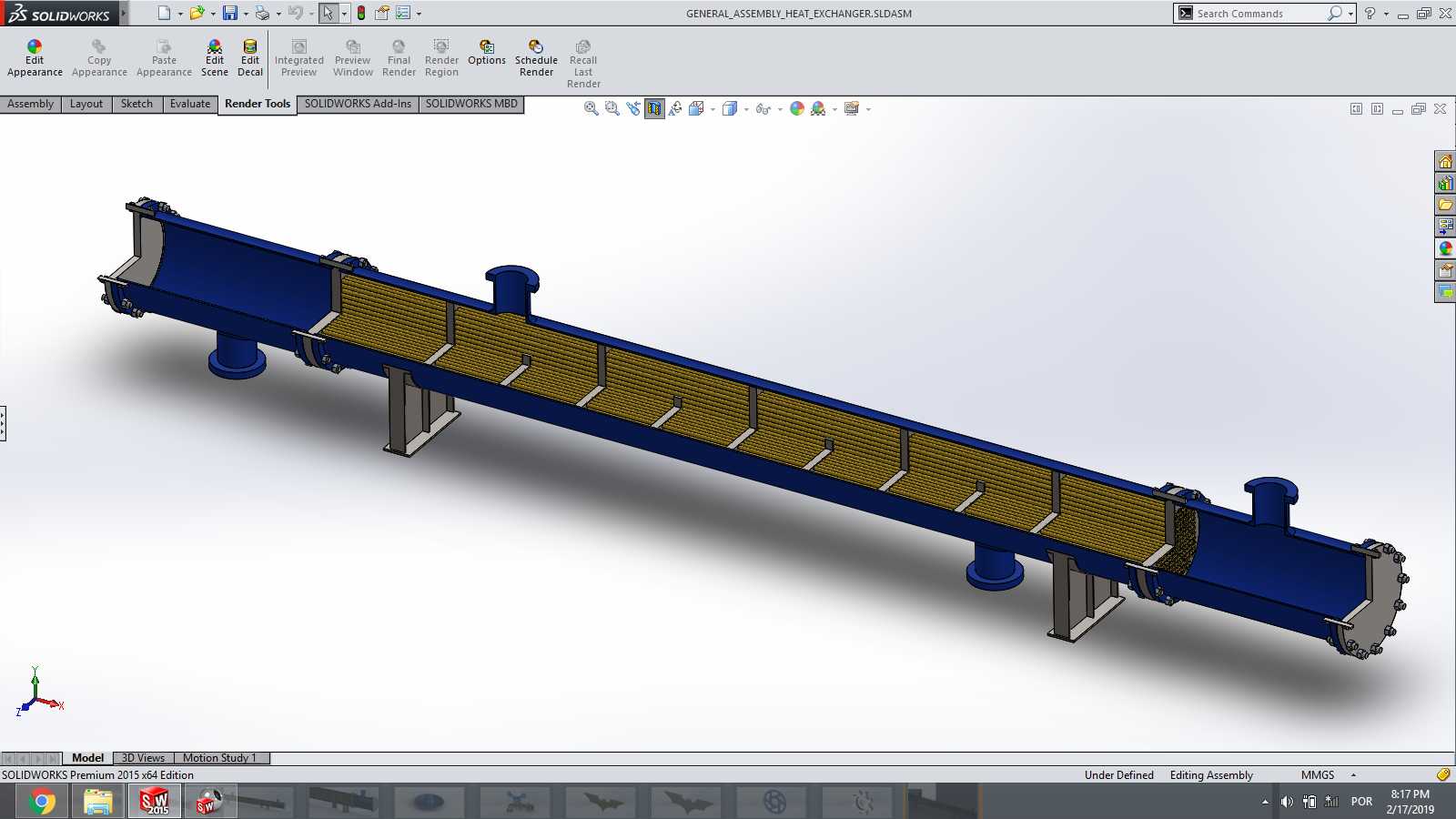

　　管束部分是该设备的核心。换热管数量多、间距规则，管端与管板连接后形成独立管程；端盖内的分程结构可使管内介质多次往返，从而提高温升或温降效果。壳程介质则受折流板约束，在筒体内反复横穿管束，避免出现大面积流动死区。建模时若只表现外形而忽略内部板件，很难用于教学演示或结构评审；该模型将外壳剖切展示，使管束排列、折流板间距、支撑脚位置和端部法兰关系都能直观看到。

　　外形与安装边界方面，卧式筒体由两组鞍式支座承载，支座底板需要落在设备基础或钢框架梁上。布置时应确认筒体总长、最大外径、接管外伸长度、端盖法兰厚度以及支座跨距。设备下方要保留排液、保温和管道连接空间，上方接管还要考虑阀门操作和仪表安装。对于带保温层的实际工程，还应在模型外径基础上额外预留保温厚度，不能让保温层与平台梁、电缆桥架或管线发生碰撞。

　　从建模方法看，长筒体适合采用基础回转或拉伸特征建立，再通过阵列方式处理换热管和螺栓连接件；折流板需要按管孔位置、缺口方向和板厚逐一定位，管板则要兼顾孔桥宽度与密封面尺寸。法兰、螺栓、螺母等标准件虽然数量较多，但在装配中承担明确的连接约束，建模时应保证同轴、贴合和间距关系真实。鞍座不能仅作为外观件处理，其底板孔位、腹板高度和筋板位置会影响基础条件复核。

　　在工程应用中，这类模型可用于设备结构认知、装配工艺讨论、管道专业提资、检修方案演示以及换热单元布局。它不是单一零件的概念造型，而是把壳体、管束、折流板、封头、接管、法兰和支座整合到同一装配环境中，能够反映设备从运输、吊装到就位检修的多个空间约束。审查时可围绕管束抽拉方向、端盖开启范围、接管荷载位置、支座受力点和平台净高逐项核对，从而在设计阶段减少现场返工。
