钢制柱式采暖散热器换热结构造型

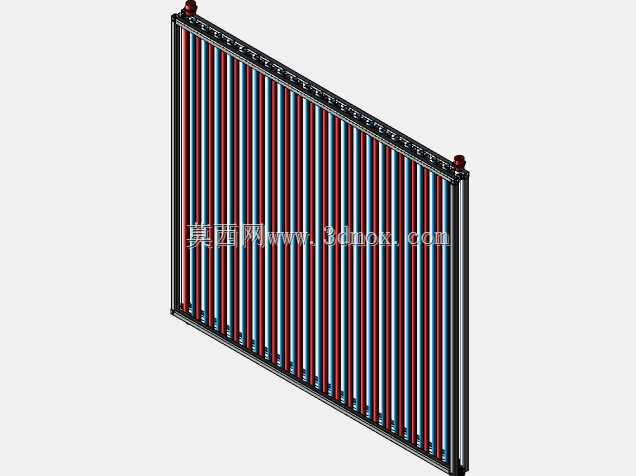

　　这套三维结构围绕民用与轻型商用建筑中常见的柱式水暖散热器展开，主体由多根平行竖向换热管、上下连通集流管、端部连接接头以及顶部放气接口组成。模型把散热器最核心的流道组织、管束排布和安装边界完整表达出来，适合在暖通设备选型、室内供暖系统布置以及换热末端结构校核时作为空间参照。

　　从实际用途看，该类设备主要安装在房间外墙窗下、走廊侧壁或设备间周边，通过热水在集流管与竖向管柱之间循环，把热量传递到金属管壁，再依靠自然对流和少量辐射向室内放热。管束采用密集竖向布置，并非单纯追求外观整齐，而是为了在有限墙面宽度内获得足够换热面积，同时让冷空气从下部进入、受热后沿管间通道上升，形成稳定的烟囱效应。上下横向集流管承担分水和汇水功能，使各立管流量尽量均匀，避免局部管柱温差过大造成散热能力衰减。

　　结构设计上，竖向管体保持等间距排列，管间留有连续空气通道，通道宽度不能过窄，否则灰尘容易堆积、对流阻力增大；也不能过宽，否则单位长度散热器的换热量下降，墙面占用面积增加。上下集流管与立管的连接位置需要保证焊接或装配工艺可达，端部接头留出与管道系统连接的操作空间。顶部小接口对应手动放气阀位置，用于系统充水后排出积存空气；底部区域则需要兼顾回水、排污以及安装支撑。模型中端部封盖和接头形态清晰，能够帮助设计人员判断阀门、活接、管道弯头在现场是否会与墙面、窗台或地面装饰层发生干涉。

　　外形边界方面，散热器整体呈薄型长方体姿态，厚度方向明显小于高度和宽度，这一比例决定了它适合贴墙安装。选型时不能只看单片或整组长度，还要预留墙体到管体背面的对流间隙、前方维护空间以及侧向管道转弯半径。若布置在窗下，顶部应与窗台留出热空气扩散距离，底部应高于地面完成面，保证冷空气能够顺利进入；若嵌入壁龛或罩板内，则需在罩体上下设置通风口，否则换热效率会被明显削弱。

　　在建模处理上，管束阵列、集流管贯通关系和端部接头同轴度是重点。阵列数量变化会直接影响总散热量和接口间距，因此参数化建立管距、管数、集流管长度和连接螺纹位置，有利于后续按房间热负荷调整规格。上下管路内部应保持连续流道，不能在外观建模时只做独立竖管而忽略连通腔；否则用于干涉检查尚可，用于结构理解或工程演示时会误导流路判断。端部螺纹接头、放气口和堵头位置应按实际装配关系保留突出尺寸，这些小结构往往决定现场安装能否使用标准扳手操作。

　　应用场景上，这类散热器可用于住宅、办公室、学校宿舍、小型厂房辅助间等低温热水供暖系统。与风机盘管相比，它没有运动部件，噪声低、维护简单；与地板辐射相比，它升温更快、检修位置更直观。设计时需要结合供水温度、流量、室内设计温度和安装位置估算散热面积，再反推管柱数量与整体宽度。三维模型的价值在于把换热面积、空气通道和安装空间同时呈现，使暖通、建筑装饰和管道专业在同一空间关系下核对尺寸，减少施工阶段出现的贴墙过近、阀门无法操作、罩板封死气流等问题。

　　从制造视角看，柱式散热器还需关注管壁承压、集流管焊接变形、表面喷涂后装配尺寸变化以及接口密封面质量。虽然外观模型不直接完成强度计算，但完整的外部结构能够为后续有限元约束、水容量估算、包装运输支撑和挂装件设计提供基础。整体造型简洁，几何规律强，适合作为换热设备教学、产品方案展示和供暖系统三维布置的典型构件。
