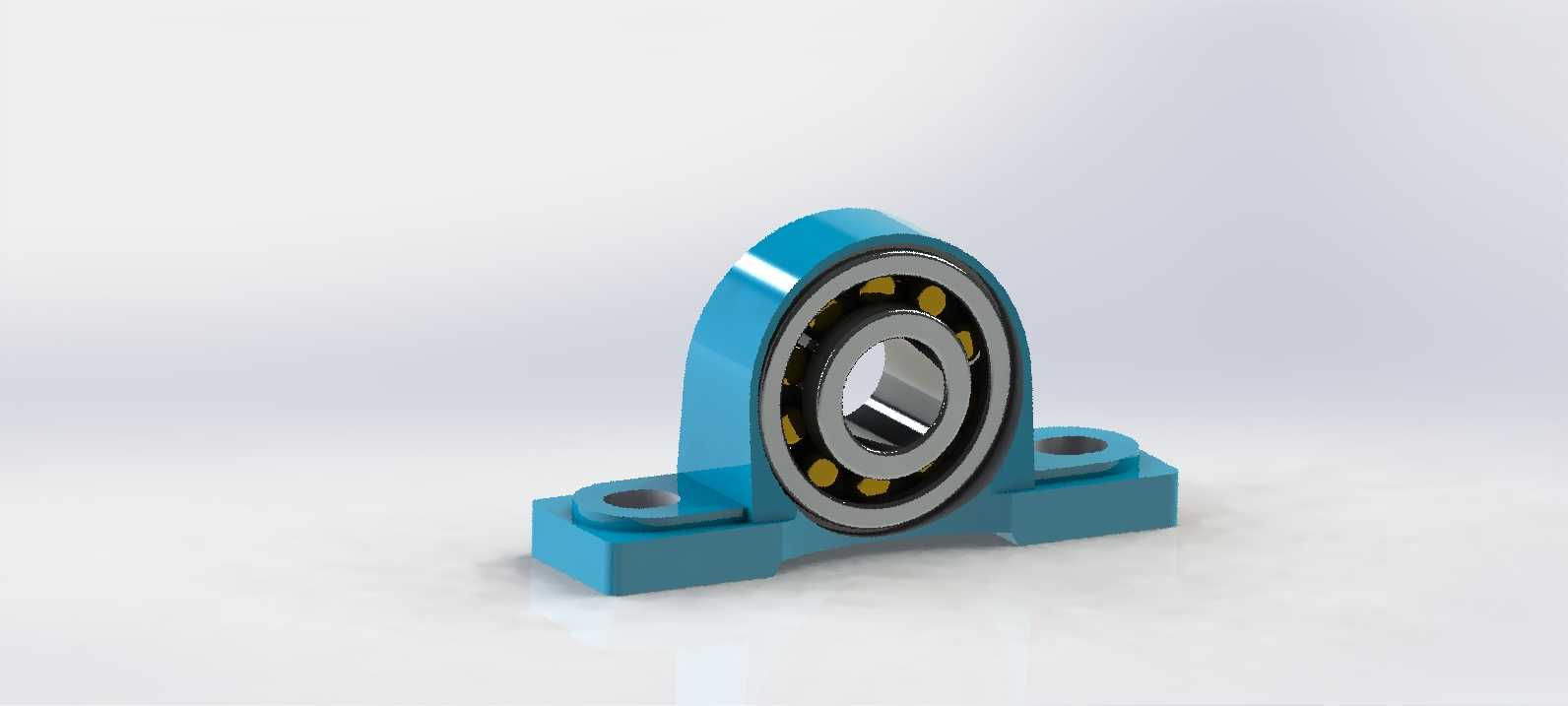

立式带座深沟球轴承支撑组件

　　这套立式带座轴承支撑结构在常规输送线、小型辊道、轻工传动设备以及非标工装里出现频率很高，属于把旋转轴径向载荷直接传导到设备机架的基础支撑件。实际产线布置时，两根平行安装孔的中心距、底座底面到轴承孔中心的高度是最先要核对的安装边界：底座贴合机架安装面后，穿入螺栓完成锁紧，轴承内孔穿入传动轴，轴肩贴合内圈端面完成轴向定位，整套支撑不需要额外加工复杂的轴承安装腔体，对机架加工精度的容忍度比嵌入式轴承孔高很多，中小设备厂做快速改型时经常优先选用这类结构。

　　从受力逻辑来看，立式支座的两个安装脚向两侧延展，载荷从轴承外圈传递到支座拱形承托段，再顺着两侧立壁分散到底座两个安装点位，避免应力集中在轴承孔周边。支座的拱形轮廓不是单纯做外观造型，弧形过渡段能抵消轴运转时产生的径向脉动载荷，减少直角转折处的应力峰值，长期承受带传动张紧力、链轮侧向拉力时，支座壁面不容易出现开裂变形。底座上的两个沉头安装孔预留了螺栓穿入空间，安装时螺栓头部沉入孔位内，不会凸出底座底面，保证支座和机架安装面完全贴合，不会出现虚垫、运转晃动的问题。

　　内嵌的深沟球轴承部分，滚动体均匀排布在内外圈滚道之间，保持架把每颗滚动体等距分隔，运转时滚动体不会互相摩擦磕碰，既能承受纯径向载荷，也能兼顾少量双向轴向载荷，适配转速区间覆盖多数普通工业传动场景。轴承两端和支座孔位采用同轴定位，支座的轴承安装孔和底座底面保证平行度、和两个安装孔的对称中心面保证垂直度，装配后传动轴的回转中心和机架安装面的高度尺寸稳定，不会出现轴系偏斜、皮带跑偏、链轮啮合错位的故障。

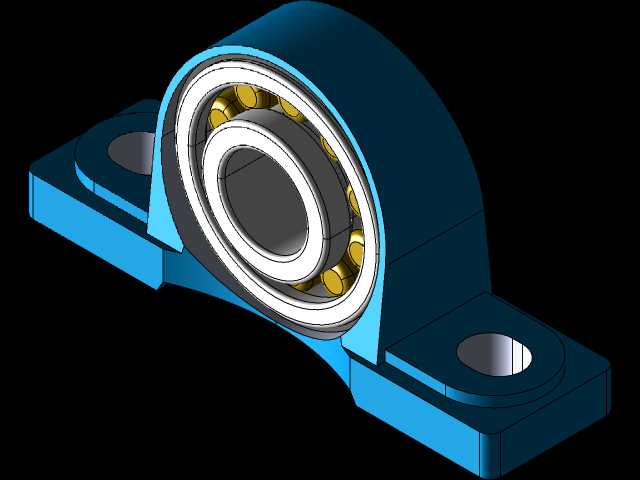

　　建模过程中先从底座轮廓开始拉伸，切出两侧安装耳与沉头孔，再向上搭建立式支撑壁，在轴承安装位置做环形承托结构，所有壁厚转折处都添加铸造圆角，还原铸件实际生产的拔模与壁厚均匀性要求，避免出现壁厚突变导致的铸造缩孔缺陷。轴承部分单独拆分内外圈、滚动体、保持架零件，再完成总装配合：外圈和支座孔采用过渡配合，内圈和传动轴采用过盈配合，装配关系完全贴合实际机械安装的配合公差逻辑。

　　现场维护时，这类带座支撑的拆装也很方便，松开轴端锁紧件、拆下底座固定螺栓就能整体取出支座组件，不需要拆解周边管线和其他传动件，更换轴承或者维护润滑时的停机时间很短。在农业小型机具、食品输送辊道、包装设备传动端、木工机械转轴位置，这类支撑结构都能稳定适配，既可以承受输送带的张紧拉力，也能支撑长辊轴的自重，避免长轴中段挠曲变形。设计时还要预留轴承外圈的轴向定位台阶，防止轴承在支座孔内出现轴向窜动，底座的安装孔位做长圆余量设计的话，还能小范围调整轴系中心距，适配皮带张紧的调节需求，整套结构没有复杂的异形加工面，铸件开模成本低，批量生产的一致性容易控制，是通用传动系统里非常成熟的支撑方案。
