立式带座外球面轴承支撑座结构

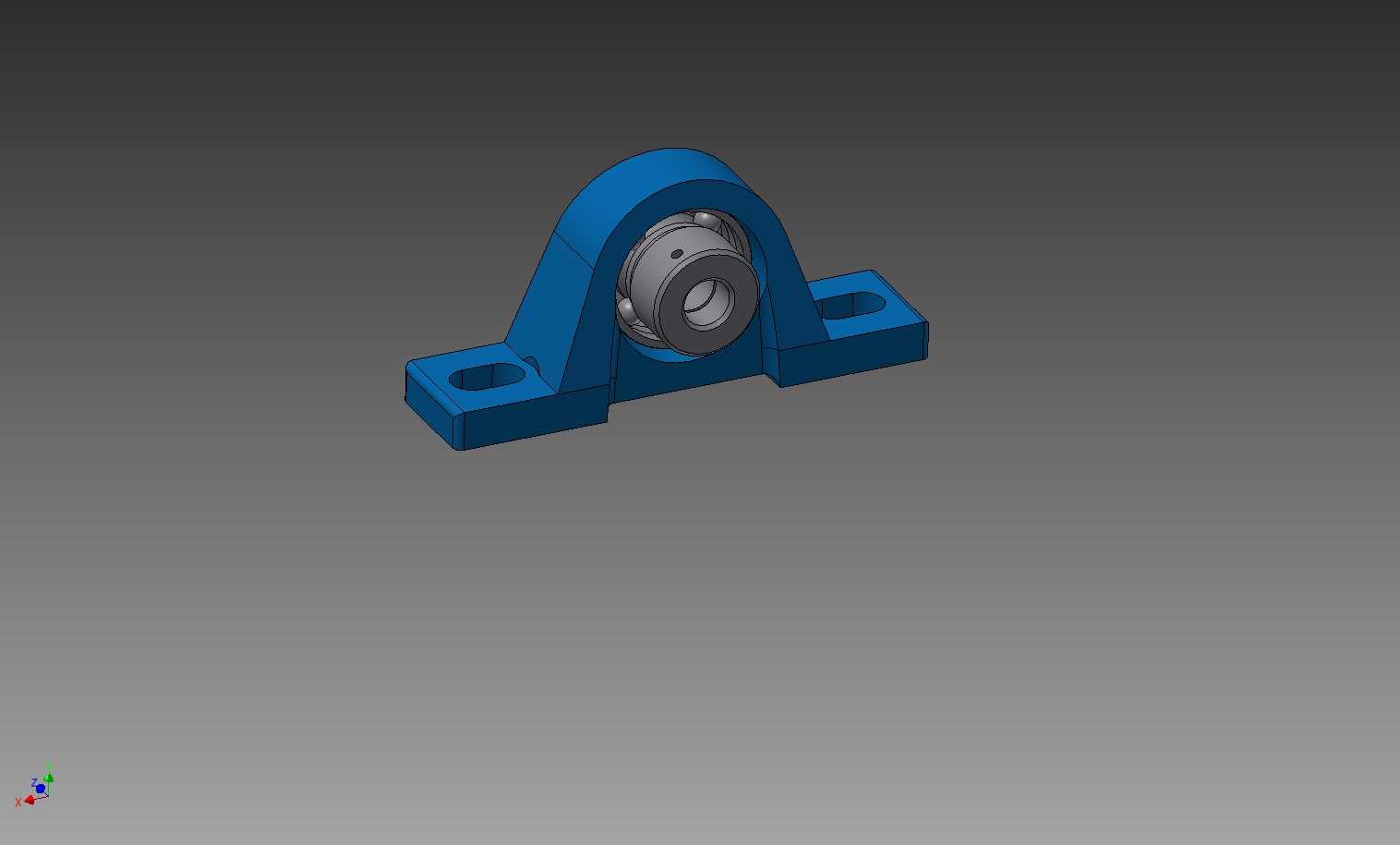

　　该结构呈现的是一种典型立式带座外球面轴承组件，主要用于旋转轴的径向支撑与安装定位。蓝色部分为铸造或焊接风格的轴承座本体，中间灰色部件为外球面轴承，两侧带孔底板用于将整套支撑件固定在机架、墙板、输送设备或传动平台上。此类零件在输送线、农业机械、轻工设备、风机、小型传动装置以及自动化辅助机构中较为常见，尤其适合轴系需要快速安装、允许一定同轴误差补偿的场合。

　　从实际用途看，轴承座承担着将轴承外圈载荷传递到基础结构的作用。轴穿过轴承内孔后，由内圈随轴旋转，外圈通过球面配合落座于支座孔内。外球面轴承的核心价值在于其外圈球面与座孔球面形成可调配合，当安装面存在轻微平面度误差、两支撑座孔存在少量高度差，或轴在受载后产生微小挠曲时，轴承可通过球面自适应调整，降低边缘载荷和卡滞风险。这对于现场焊接机架、型材框架或长距离传动轴尤为实用，因为这类基础很难始终保持理想的加工精度。

　　模型外形采用对称式立式支座布局，底部为两条向两侧延展的安装脚，安装脚开设长圆形或圆形螺栓孔，便于通过螺栓与基础连接。底板向两侧展开可以降低支撑重心，提高倾覆稳定性；中部拱形承托结构围绕轴承外圈形成包容支撑，顶部和侧面的实体区域承担主要承载路径。与简单平板冲孔结构相比，这种加高立座能够把轴中心线抬离安装面，为带轮、链轮、联轴器或滚筒端部留出旋转和维护空间。

　　设计时需要重点关注轴承中心高、底板孔距、孔径以及座体宽度之间的匹配关系。中心高决定轴系相对机架的位置，若同一轴两端使用两个支撑座，两者中心高应保持一致；底板孔距影响安装互换性和螺栓布置空间；轴承孔直径则与所选外球面轴承型号直接相关。安装脚厚度、加强肋过渡和底座宽度不能孤立确定，需要结合额定载荷、螺栓规格以及轴端受力方向综合校核。竖直方向载荷较大时，座体底部承压面和拱脚过渡圆角应足够；侧向皮带拉力较明显时，应关注安装螺栓的剪切与滑移，以及底板边缘的局部强度。

　　从结构细节看，座体中部包裹轴承的区域应保证球面接触面积，避免孔壁过薄导致夹持不稳。轴承侧向可见锁紧螺钉结构，说明内圈可通过顶丝与轴固定，这种方式装拆方便，适合中等载荷、转速不极端的传动场景。若用于冲击较大或正反转频繁的设备，则应考虑更可靠的锁紧方式，例如偏心套、紧定套或配合台阶轴。模型中轴承端面、内孔、锁紧件和座体分件明确，便于在三维装配中检查轴穿入路径、螺栓工具空间以及周边干涉情况。

　　安装边界方面，底部两个安装脚需要落在连续支撑面上，机架对应区域不宜悬空；螺栓孔周围应保留扳手操作空间，尤其在靠近墙板或护罩位置，要避免螺栓无法放入或拧紧工具受干涉。轴承上方和侧方也应预留润滑、检查和拆换空间，若采用带注油嘴的轴承型号，需确认油嘴方向不被座体或周边构件遮挡。轴系布置时，支撑座间距不宜盲目放大，长轴在跨距过大时会产生挠度，虽然外球面轴承可补偿少量偏角，但补偿量有限，超过允许角度后会引起发热、密封磨损和寿命下降。

　　建模思路上，这类组件适合按照实际装配关系拆分为座体、轴承外圈、内圈、密封件、锁紧螺钉和安装螺栓等特征。座体可先由底板轮廓拉伸，再建立中部承托圆柱或球面孔，随后通过肋板、圆角和安装孔完成主体；轴承部分则通过回转体生成外圈、内圈和滚道区域，再补充防尘盖、钢球示意或保持架细节。对于设备总体设计，若只需进行布局和干涉检查，可保留外部安装尺寸与关键孔位；若用于加工或铸造，则需进一步加入拔模斜度、铸造圆角、加工余量和表面粗糙度要求。

　　在选型应用中，带座轴承并非只按孔径选择，还应核对静载荷、动载荷、极限转速、允许调心角、密封形式和润滑方式。粉尘较多的输送或破碎辅助场景，宜选择带防尘盖或接触密封的结构；潮湿环境则要考虑防锈和润滑脂保持能力。座体材料常见为铸铁，具备较好的减振性和成型性，焊接钢座则更适合单件小批量或特殊中心高需求。整体而言，该模型清楚表达了立式带座轴承的支撑逻辑、安装关系和外形边界，可用于传动布局、设备机架设计、装配干涉检查以及支撑件选型参考。
