剖分式滑动轴承座三维结构设计

项目分类:轴承座 发布时间:2022-05-13 ID:628530
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计
  • 剖分式滑动轴承座三维结构设计

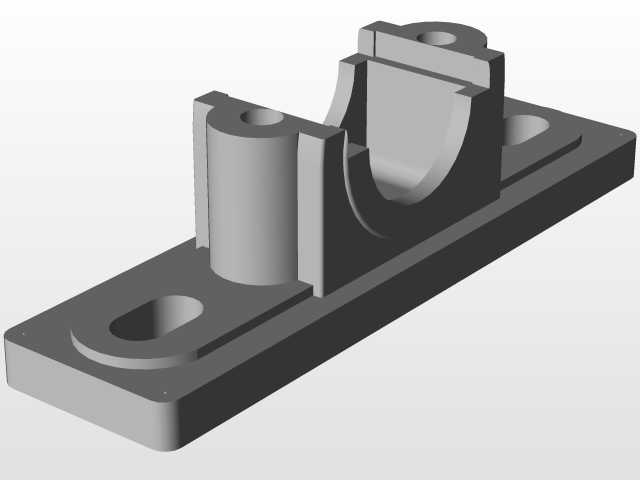

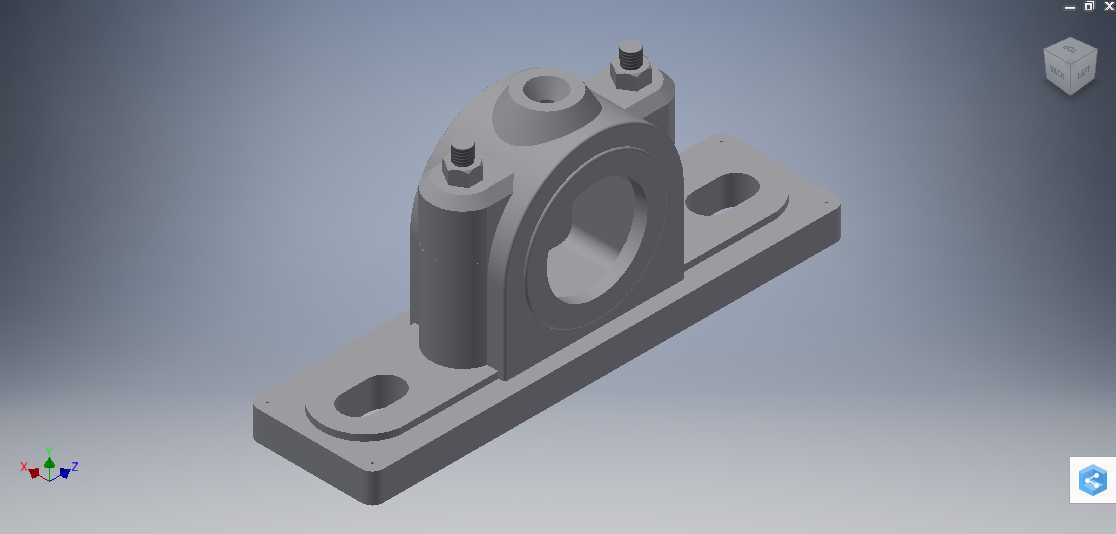

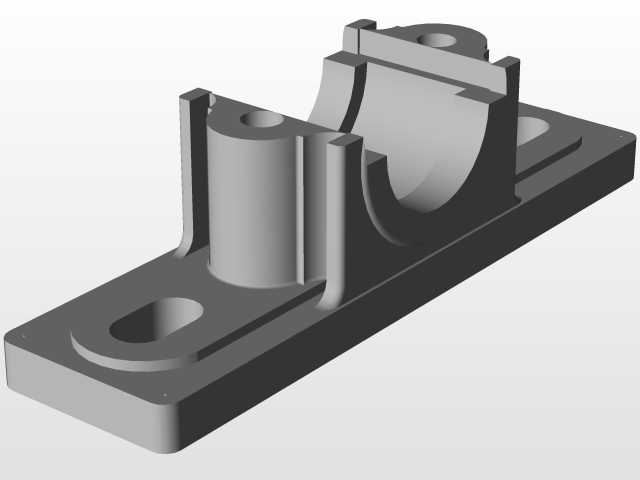

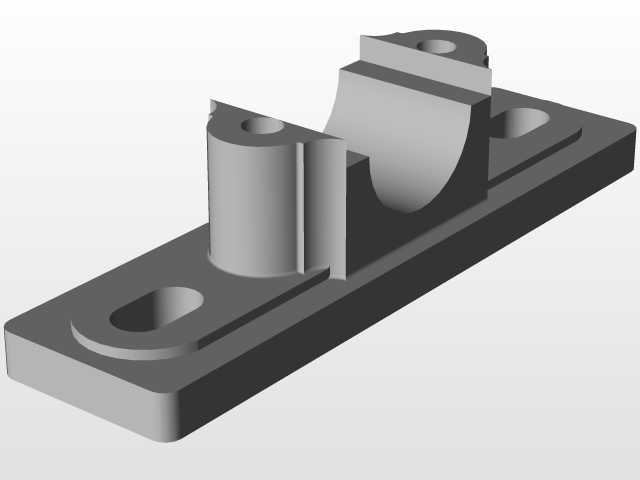

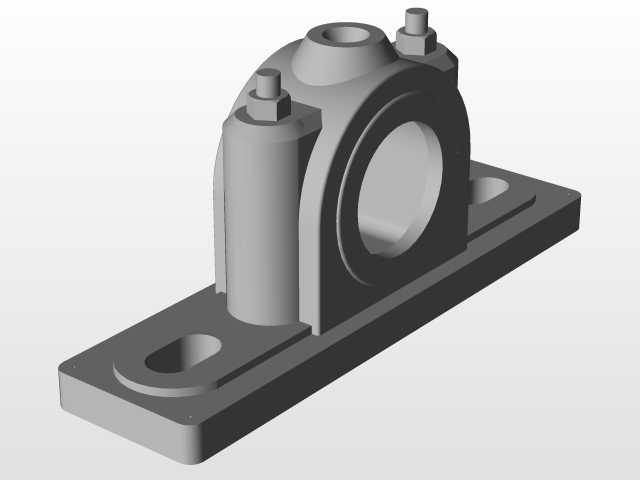

  这套结构呈现的是典型剖分式滑动轴承座,主要用于支承旋转轴,并在轴颈与座体之间通过轴瓦或衬套形成低摩擦承载界面。与整体式轴承座相比,剖分结构允许上盖拆开,便于轴系装入、检修和轴瓦更换,在输送机、减速机、风机、泵组、轧线辅助设备以及一般传动装置中都很常见。模型把底座、轴承腔体、上盖、连接螺栓、定位凸台和顶部润滑接口集中表达出来,能够清楚反映装配关系和外部安装边界。

  从实际使用场景看,轴承座通常安装在设备机架、焊接底座或混凝土基础之上。底部长方形安装板承担整机载荷传递,板上开设长圆形安装孔,便于在装配时沿孔长方向微调中心距,也能补偿基础孔位偏差。长圆孔并非随意造型,它在现场安装中很有价值:当轴系与联轴器、带轮或链轮需要对中时,可先松开地脚紧固件,小幅移动轴承座位置,待同轴度或张紧状态满足要求后再压紧固定。底板边缘做了加厚和过渡,避免支承区域因螺栓预紧或交变载荷产生局部变形。

  轴承座中部为半圆形承载腔,用于容纳轴瓦或滑动衬套。内腔圆弧是核心工作表面,其直径、同轴度和表面质量直接影响油膜形成。滑动轴承依靠润滑油在轴颈与轴瓦之间建立压力膜,运转时轴颈被油膜托起,从而减少金属直接接触。模型顶部保留了润滑接口结构,可对应油杯、油嘴或润滑管路安装位置。润滑油从上部进入轴承间隙后,随轴旋转分布到承载区,再从剖分面或端部间隙回流、排出。对于低速重载工况,润滑槽的位置和深度需要谨慎设计,槽口不能布置在主承载区中央,否则会切断油膜压力区,降低承载能力。

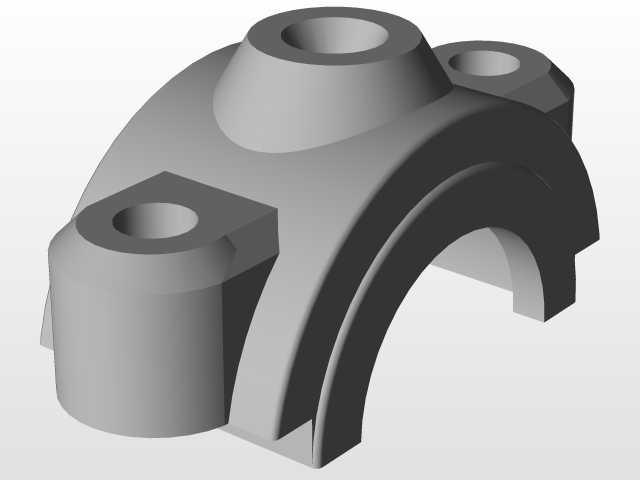

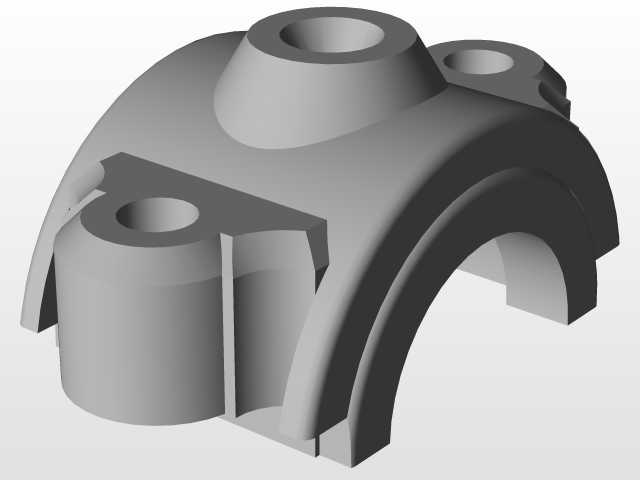

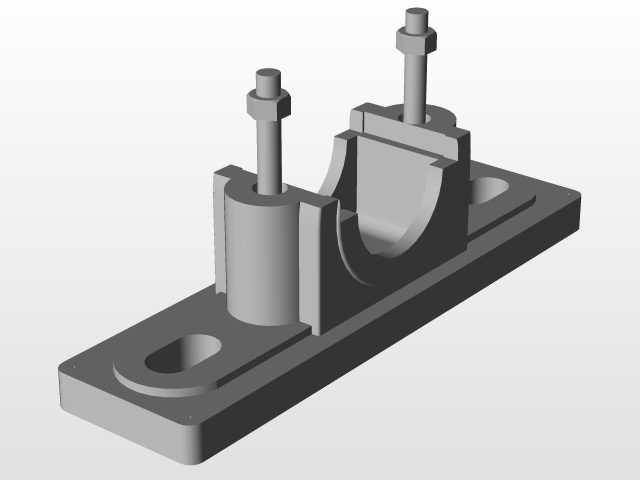

  上盖与座体通过两侧螺栓组件连接,模型中螺栓、螺母和垫圈结构均有体现。剖分式轴承座在工作时,上盖不仅起到封闭作用,还参与维持轴瓦形状和承受一定方向的载荷。连接螺栓需要提供足够预紧力,使剖分面在振动和载荷波动下保持贴合;但预紧力也不能盲目增大,否则可能造成轴瓦压扁、轴承间隙变小,甚至出现抱轴。工程设计中通常会根据轴径、载荷性质和螺栓规格确定预紧力矩,并在装配时采用对角、分次紧固方式,保证上盖压合均匀。

  外形尺寸方面,该类轴承座的边界主要由底板长度、底板宽度、总高度、轴承中心高和轴孔直径决定。底板长度决定地脚螺栓跨距,跨距越大,抗倾覆稳定性越好;宽度则影响基础承压面积和安装空间。轴承中心高是轴系布置的关键尺寸,它决定轴线相对安装面的高度,必须与联轴器、电机或其他支承点保持一致。总高度受上盖圆弧、螺栓顶部和润滑接头高度影响,在设备内部布置时需要预留拆装空间,尤其是上盖螺栓向上取出的行程不能被机架遮挡。

  设计思路上,模型在轴承腔外侧设置了较厚的壁体和加强形态,这是因为轴承座要承受径向载荷,剖分面附近还要承受螺栓预紧产生的夹紧力。壁厚过薄会导致刚性不足,运行时出现孔形变形或振动;壁厚过大则增加铸件重量和材料成本。实际生产中这类零件多采用铸铁铸造,铸铁具有良好的减振性、切削性和铸造流动性,适合形状复杂、承受中等冲击的支承件。铸造圆角和过渡段不能忽略,它们可以减少应力集中,也有利于金属液充型和避免冷却裂纹。

  轴瓦装配需要考虑定位与防转。通常轴承座腔内会设置台阶、止口或定位销槽,限制轴瓦轴向窜动和周向转动。若轴瓦随轴一起转动,会迅速磨损座孔并破坏润滑状态。模型虽然主要展示外部总成,但在结构理解时应把内部轴瓦、油槽、配合公差和剖分面错口控制一并纳入。轴瓦与座孔宜采用适当过盈或过渡配合,使轴瓦背面与座孔贴合良好,有利于散热和承载;轴瓦与轴颈之间则保留合理运转间隙,间隙过小会发热,过大则振动和油膜稳定性下降。

  安装边界还包括轴向空间。轴承座两端需要留出轴穿过和密封件布置的位置,若工况中存在粉尘、水分或润滑脂外泄问题,可在端部增加毡圈、油封或迷宫密封。模型两侧开口区域为密封设计提供了界面,设计人员可根据转速和环境选择接触式或非接触式密封。对于高温、连续运行设备,还应考虑热膨胀引起的轴向位移,轴承座与轴系之间不能在所有方向上完全锁死,通常一个支点固定、另一个支点允许少量游动,以避免轴热伸长后产生附加应力。

  从三维建模角度看,这类总成适合按照底座、上座盖、螺栓、螺母、垫圈和润滑附件分层建立。底板可先绘制轮廓并拉伸,再处理长圆孔、倒角和安装面;轴承腔体通过旋转或拉伸切除形成半圆孔;上盖与座体的剖分面应保持一致,便于工程图中表达配合关系;螺栓组件可按标准件规格建立,装配时注意螺纹件顶端与上盖之间的扳手空间。完成建模后,应重点检查轴孔中心高、底板孔位、螺栓间距、上盖开启路径以及润滑接口方向,这些尺寸都会直接影响现场安装和维护。

  整体而言,该轴承座结构不复杂,但承载、润滑、紧固、对中和检修需求在一个零件上高度集中。它的价值不在于外形变化,而在于各功能区域之间的尺寸协调:底板保证稳定固定,腔体保证轴瓦支承,剖分面保证装拆维护,螺栓保证上盖夹紧,顶部接口保证润滑供给。把这些工程关系在三维模型中表达清楚,才能为后续出工程图、铸件加工、装配校核和设备选型提供可靠依据。
