多通路弯管式排气集流歧管结构

　　这套排气集流部件面向多缸内燃机排气系统的前段汇流需求，核心作用是把若干独立气缸排出的高温脉冲废气，通过各自独立的弯管通道引导至统一的集流区域，再向后输送至排气净化、消声或尾排段。实际装车或台架布置时，它位于气缸盖排气侧与下游排气管路之间，既要承接发动机工作过程中反复出现的高温热负荷，又要约束各缸排气之间的干涉，避免相邻气缸的排气脉冲在管路内相互阻挡，从而影响扫气效率和整机动力输出。

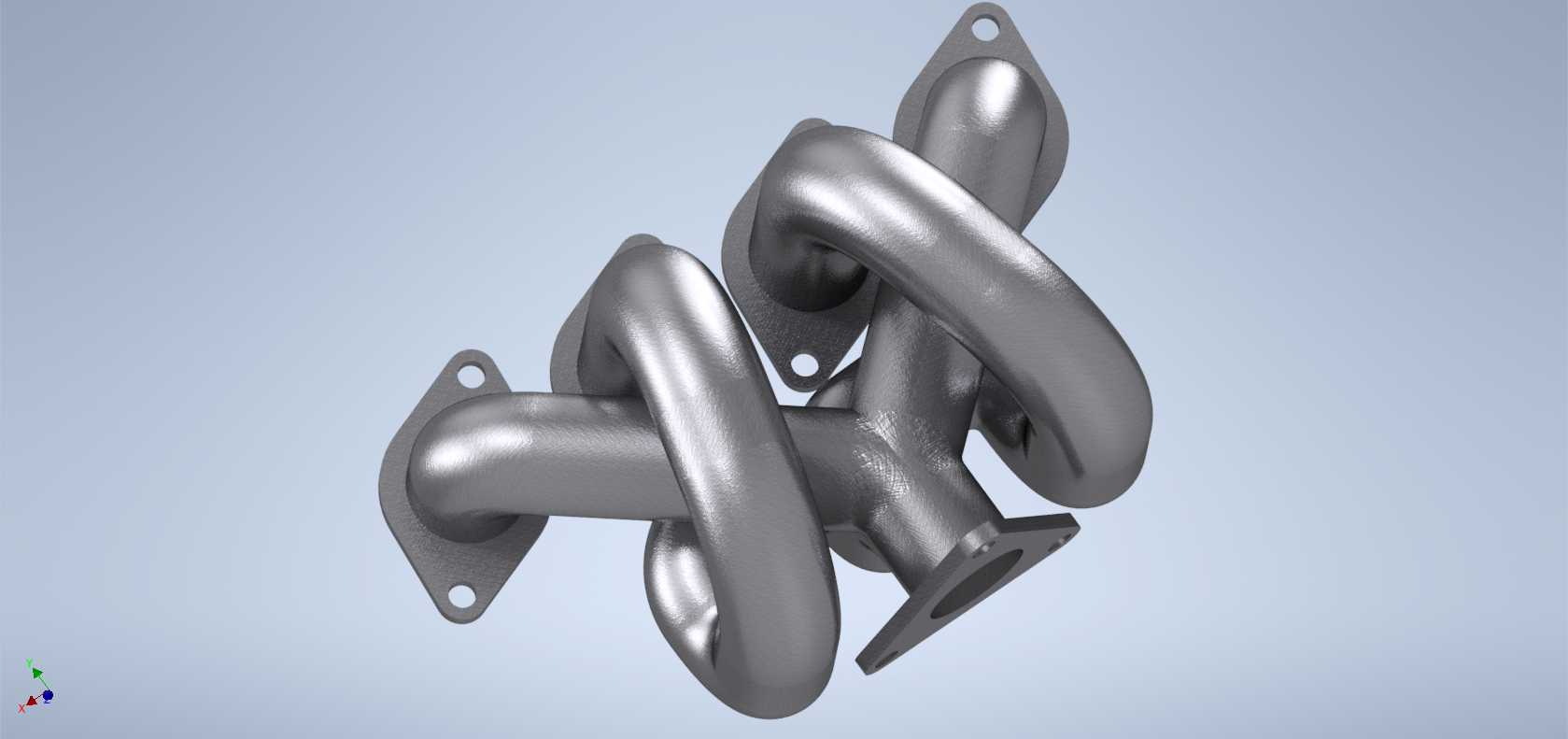

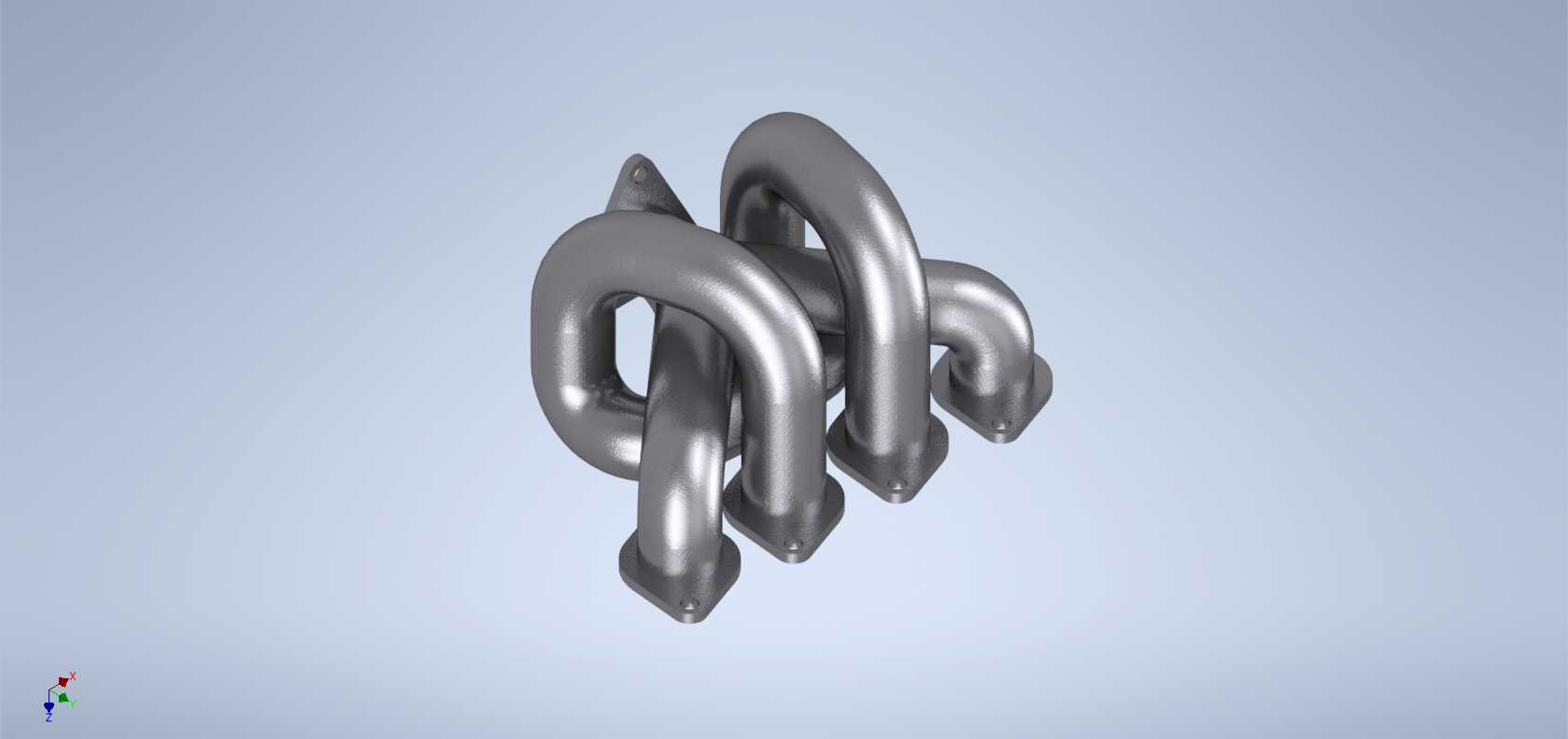

　　从结构上看，模型采用多根空间弯曲的金属管路并列布置，每根管路下端带有近似菱形的安装法兰，法兰面上预留紧固孔位，用于与气缸盖上的排气口对位贴合。安装边界首先要保证各法兰密封面与缸盖对应排气口平面平行，孔位中心距必须与缸盖接口一致；密封面之间通常配合金属垫片或耐高温密封结构，以承受热态下的振动和热膨胀。弯管部分在三维空间中多次转折，既避让缸盖周边的喷油器、线束、冷却管路和机舱骨架，又尽量控制各支管长度与弯曲半径，使排气路径在布置受限的条件下保持合理的流动阻力。

　　管路走向设计不能只按视觉造型处理。排气支管内壁应连续顺滑，折弯处避免急剧缩径或局部褶皱，否则高温废气流经时会产生额外湍流和背压。多根支管在上部相互靠拢并形成集流区，汇合位置需要兼顾结构紧凑性与气流组织：过早汇合容易造成各缸排气脉冲互相干扰，过晚汇合则会增加零件包络尺寸，给机舱布置带来困难。模型中弯管之间保留了明显间隙，这一细节并非单纯为了外观，而是为热态膨胀、辐射散热以及装配工具操作留出空间。发动机运行时，歧管表面温度较高，相邻管路若贴得过近，会形成局部热集中，也不利于外围隔热件安装。

　　在功能特性方面，该类集流器承担导流、汇流和接口转换三重任务。导流阶段，每根支管对应一个排气口，废气以脉冲形式进入管路；弯管曲率和管段长度影响废气能量传递，也影响涡轮增压器前端的脉冲利用效果。汇流阶段，多个支路在集流区合并，流道截面变化应平缓，防止截面突变引发回流。接口转换阶段，下端法兰负责与缸盖连接，后端则需根据系统方案对接涡轮增压器、催化转化器或普通排气前段。若用于增压发动机，集流器出口位置、法兰朝向和安装高度都会直接影响增压器布置；若用于自然吸气机型，则更关注背压控制与机舱隔热。

　　建模时需要重点控制三类尺寸关系。第一类是接口尺寸，包括各支管法兰的外轮廓、螺栓孔分布、密封带宽度以及管口有效通径，这些尺寸决定零件能否直接安装到缸盖上。第二类是空间边界，包括弯管最高点、最外侧突出量、支管之间的最小间隙以及与发动机罩盖、防火墙、车架纵梁等周边件的距离。第三类是流道尺寸，包括管路内径、弯曲半径、汇合角和出口方向，这些参数影响排气阻力与各缸一致性。对于工程应用而言，外观曲面光顺只是基本要求，更关键的是法兰面在热载荷和螺栓预紧力作用下不能发生明显翘曲，弯管根部与法兰焊接或铸造过渡区域要有足够圆角，以降低热疲劳裂纹风险。

　　该结构既可用于小排量多缸发动机的排气歧管方案验证，也可作为改装排气、教学台架和动力系统三维布置练习的参考对象。实际设计中，若采用铸造工艺，应关注壁厚均匀性和热节位置；若采用焊接弯管方案，则要控制法兰与管材的焊接变形，并在数模中预留焊道空间。无论采用哪种工艺，装配时都需先确认各法兰孔位与缸盖的匹配顺序，再按规定力矩分步紧固，避免单侧受力造成密封面贴合不良。
