五辐旋风式轻量化汽车轮毂轮辋结构

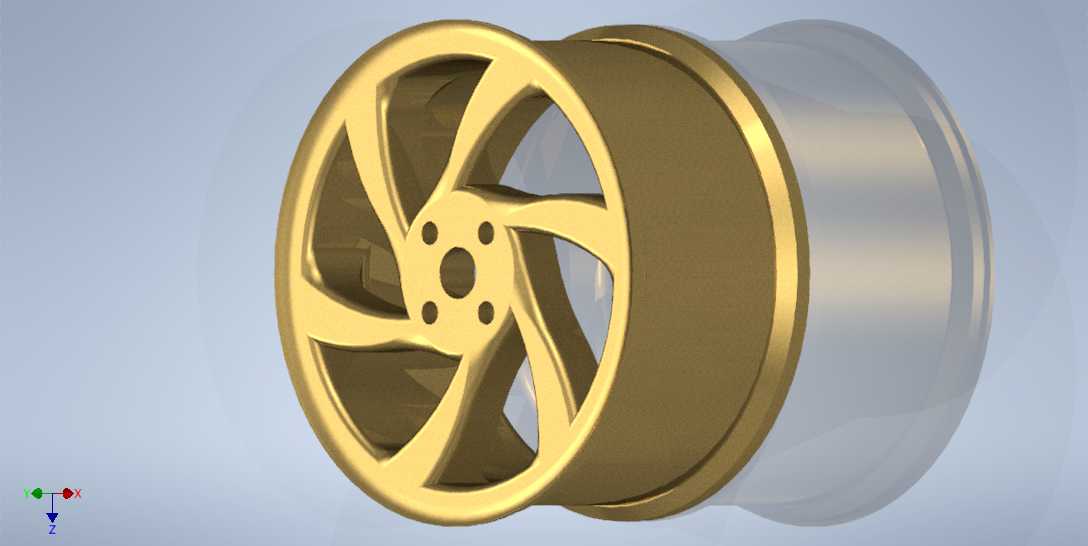

　　这套轮圈结构面向乘用车辆行走系统的改装与配套开发场景，核心承载件由外侧五辐旋风式轮辐、中部安装法兰盘以及后方深槽轮辋筒体组合而成，整体围绕轮胎装配、轴头连接、行驶承载与散热减重四个核心目标完成结构搭建。从实际装车边界来看，轮辋筒体采用深槽回转结构，筒壁预留标准胎圈座与锁止台阶，装配时轮胎胎圈可沿筒体轴向推入深槽区域完成对位，充气后胎圈贴合两侧胎圈座形成密封配合，筒体外侧的凸缘边能够限制轮胎轴向窜动，即便在车辆过弯承受侧向载荷时，也能避免胎圈从轮辋上滑脱。中部法兰盘是整套轮圈的受力核心，盘面中心开设大尺寸中心孔，用于与车桥轴头的定位凸台配合，实现轮圈与转轴的同轴定心，消除高速转动时的偏心振动；中心孔周围沿圆周均匀布置五个螺栓过孔，

　　对应车辆轮毂轴承座上的五组螺柱，装配时螺母压紧法兰盘面，将整车垂直载荷、加速扭矩与制动反力全部通过轮辐传递到轮辋，再传导至轮胎接地。五根弯曲辐条采用旋风式扭转造型，并非单纯追求外观辨识度：辐条从中心法兰处向外缘轮辋方向呈螺旋状延展，截面宽度随受力路径逐步变化，靠近法兰的根部区域截面厚度更大，用来承接螺栓预紧力与起步、制动时的交变扭矩，向外延伸过程中辐条适度收窄并留出大尺寸镂空窗口，一方面削减轮圈非簧载质量，降低悬架上下往复运动的惯性负担，提升轮胎贴地性能，另一方面镂空区域形成贯通的气流通道，车辆行驶时气流可从辐条间隙直接冲刷刹车卡钳与制动盘，带走制动摩擦产生的热量，缓解长距离下坡或频繁制动时的制动热衰减。

　　设计过程中需要重点核对多项装配干涉边界：首先是螺栓孔分布圆直径必须与对应车型的轴头螺柱参数完全匹配，中心孔直径需适配轴头定位台尺寸，若中心孔过大需额外加装变径圈弥补配合间隙，避免高速行驶出现抖动；其次是轮辋的宽度、偏距参数直接决定轮圈装车后与翼子板、悬架摆臂、刹车卡钳的相对位置，偏距过小会让轮圈向外凸出，超出翼子板覆盖范围，偏距过大则会让轮圈向内缩进，辐条内侧容易与大尺寸多活塞刹车卡钳发生摩擦，建模时需提前预留卡钳运动间隙，模拟转向极限角度下轮胎与轮拱内衬的距离，排除打满方向时剐蹭车身的风险。轮辋筒体的壁厚需要兼顾承压与轻量化，筒体承受轮胎充气后的内部张力以及路面冲击带来的交变载荷，过渡圆角处不能出现尖锐应力集中，辐条与轮辋、

　　辐条与法兰的交接位置均做圆滑过渡处理，避免车辆经过坑洼路面冲击时在交接根部产生裂纹。这套结构既可以作为铸造铝合金轮毂的原型设计数模，也可用于锻造轮圈的切削加工参考，回转主体配合异形辐条的结构形式，在满足整车承载安全要求的前提下，通过造型优化平衡了外观风格、散热效率与减重需求，适配乘用车个性化改装以及小批量配套开发的使用需求。
