带轴螺旋锥齿轮传动件精密结构

　　在交错轴动力传递场景里，螺旋锥齿轮始终是解决90度左右相交轴扭矩换向的核心零件，这套带一体式轴颈的螺旋锥齿轮结构，常见于机床主轴进给箱、小型工程机械回转驱动、农用设备差速输入端以及工业减速器的第一级换向传动位置。和直齿锥齿轮相比，螺旋布置的轮齿在进入啮合时不会出现整齿突然撞击的情况，齿面接触从一端逐步滑移延展到全齿宽，运转过程中冲击噪声明显更低，单齿承受的瞬时载荷也被分散到更长的接触线上，适合中高转速、需要平稳换向的传动工位。

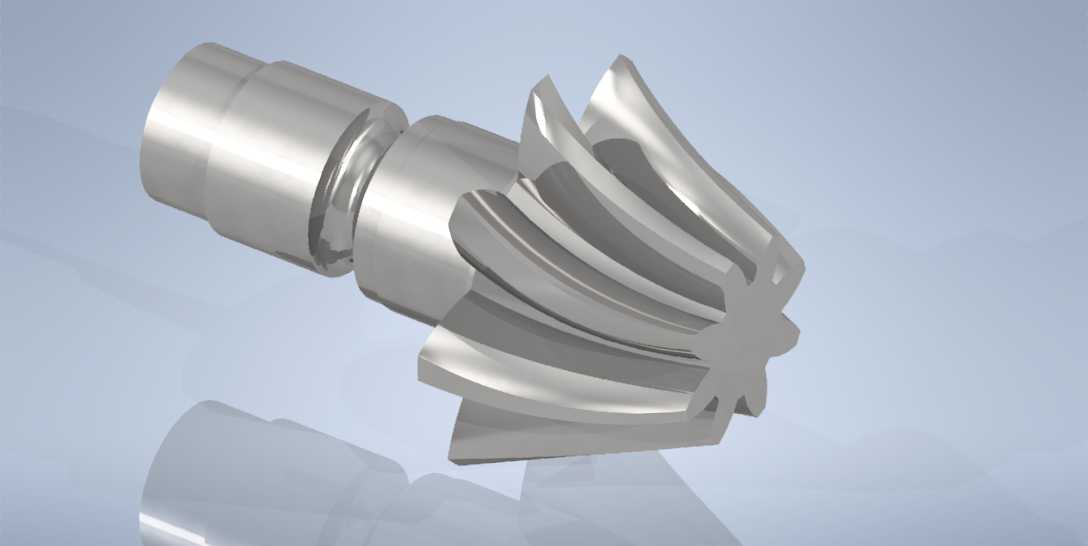

　　从结构布局来看，零件把锥齿轮轮坯和输入轴做成了一体形式，轴段上预留了轴承安装位、轴肩定位面以及端部锁紧结构，装配时两支承轴承分别贴靠轴肩完成轴向定位，轴端可通过锁紧螺母或者挡圈限制轴承内圈窜动，齿轮副的侧隙可以通过配对垫片或者轴承端盖调整，不需要额外拆分齿轮和轴的连接，省去了键连接带来的回程间隙，在频繁正反转的传动工况下定位精度保持性更好。轮齿的螺旋方向和配对从动齿轮需要对应匹配，建模时齿面的螺旋角、节锥角、根锥角、顶锥角都要按照啮合关系约束，齿顶沿齿长方向做连续收窄，齿根圆角平滑过渡，避免热处理和重载工况下在齿根位置出现应力集中。

　　实际选型布置时，首先要确认相交轴的中心交汇点，齿轮的节锥顶点必须和配对齿轮的节锥顶点完全重合，一旦轴向安装位置出现偏差，齿面接触区会偏移到齿端或者齿顶边缘，轻则出现偏磨、噪声增大，重则局部齿面过载崩齿。轴段的直径要匹配所选轴承的内径标准系列，轴上的轴承位公差通常取过渡配合，既保证轴承内圈和轴同步转动，又方便压装拆卸；齿轮啮合侧的箱体端面要留出调整垫片的安装空间，轴向调整行程一般预留零点几毫米到一毫米量级，用来补偿加工累积误差和长期运转后的磨损量。

　　设计建模过程中，先搭建两根相交轴的装配骨架，确定传动比、模数、齿数、齿宽以及螺旋角参数，再以节锥面为基准生成轮齿的渐开线齿廓，沿螺旋导路扫掠出完整齿形，轮坯部分和轴段合并为单一实体，轴上的退刀槽、密封位、卡簧槽都要按照装配关系逐一做出。齿面和轴颈是核心工作表面，建模时保留完整的圆角和过渡结构，后续工程图中可以直接标注各表面的粗糙度、形位公差以及热处理要求，齿部通常需要渗碳淬火提升齿面硬度，轴颈部位磨削保证圆度和同轴度，支撑轴承位的径向跳动需要严格控制，避免高速运转时出现齿轮偏心带来的周期性振动。

　　这类一体式螺旋锥齿轮轴在紧凑空间的换向传动里优势突出，零件数量少、装配累积误差小，在需要把水平输入扭矩转换为垂直输出的小型传动箱中，不需要额外设计齿轮和轴的连接结构，箱体内部的支承跨距可以布置得更紧凑，整机的体积和重量都能得到优化。建模时完整还原齿面螺旋形态和各轴段结构，可直接用于干涉检查、装配模拟、啮合运动仿真以及后续的工程出图和加工工艺编制。
