工业人机界面终端防护安装盒

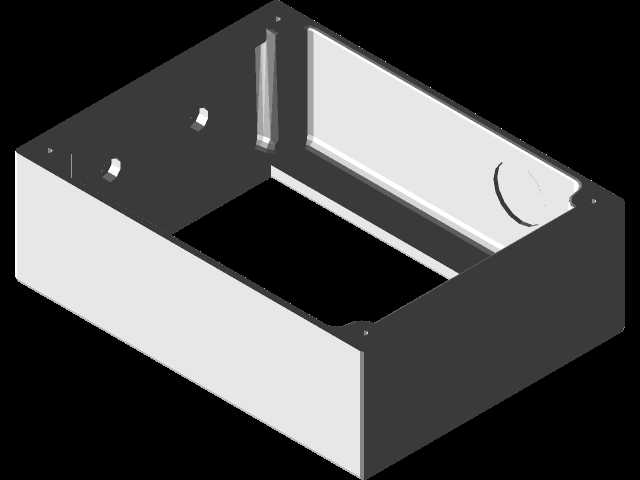

　　这款壳体结构面向车间现场人机交互终端的嵌入式安装需求开发，日常使用场景覆盖产线操作工位、小型设备控制柜旁装、standalone 工控终端的外置防护，用来承托薄型触控显示板、接口转接小板与局部接线端子，把裸露的电路板和接线端完全封闭在盒体内部，避免车间里的切削液飞溅、粉尘沉积、操作人员误碰接线引脚带来的故障。从结构布局来看，盒体采用单侧大开口的浅槽式构型，内腔预留出整块显示模组的平铺容纳空间，侧壁做了连续的加厚挡边，一方面在注塑成型时减少长侧壁的翘曲变形，另一方面给盒体堆叠、台面放置提供足够的刚性支撑，不会因为手持按压屏幕就出现侧壁外张的形变。内腔侧壁上预留了多组一体式的卡扣定位柱，对应显示PCB板的安装孔位，

　　装配时不需要额外在盒内粘贴固定胶，直接将电路板顺着导向槽滑入，卡扣即可卡在板边的定位缺口处，限制电路板上下窜动与横向滑移；其中一侧内壁还做出了半圆形的避让缺口，对应显示屏外接排线或者通讯天线的穿出位置，避免合盖后排线被侧壁挤压破皮，也给射频信号留出无遮挡的透出空间。盒体的外轮廓做了规整的直角切边处理，底面为完整的平整平面，既可以直接通过背胶或者双面泡棉胶粘贴在控制柜面板的预留开孔位，也能在底面额外加工沉头孔用螺丝锁附在设备支架上，安装边界设计得非常宽松：盒体总高度控制在薄型安装位允许的范围内，不会凸出于操作面板过多影响操作人员走动，四周侧壁的外边缘预留了0.8毫米左右的装配余量，当面板开孔尺寸存在小幅加工误差时，

　　盒体依然可以顺利嵌入开孔，不会出现卡滞装不进去的情况。设计阶段特意把盒体的壁厚做了均匀化处理，所有转角位置都添加了注塑工艺要求的过渡圆角，避免壁厚不均导致成型后表面出现缩痕，同时内壁所有和电路板接触的棱边都做了倒角，不会在装配时刮伤PCB表面的阻焊层或者划破排线绝缘皮。考虑到现场使用中经常需要开盖调试内部接线，盒体的开口边缘做了整圈的贴合止口，当配套的上盖扣合时，止口可以形成迷宫式的防护缝隙，阻挡大部分粉尘和横向飞溅的液体进入内腔，不需要额外加装密封胶条就能满足普通工业场景的IP54左右防护等级，如果应用在油污更重的机加工工位，也可以在止口槽内点入密封胶进一步提升防护能力。盒体内部没有设置多余的加强筋隔断，

　　留给工程师根据自身选用的显示板尺寸灵活调整内部布局，既可以安装小尺寸的HMI触控板，也可以容纳蓝牙通讯模块、状态指示小板，多余的内腔空间还可以收纳短段的转接导线，避免导线外露被拉扯。从选型适配的角度来说，这类壳体不需要开模定制，直接选用对应尺寸的成品盒体，在面板上开出对应大小的安装孔即可完成终端的固定，大幅缩短小批量工控设备的开发周期，结构工程师在建模时可以直接参考盒体的内腔尺寸来排布内部元器件，提前校验电路板、接口、排线的干涉情况，避免打样后出现装配干涉返工。
