可调式圆件定高夹紧工装夹具

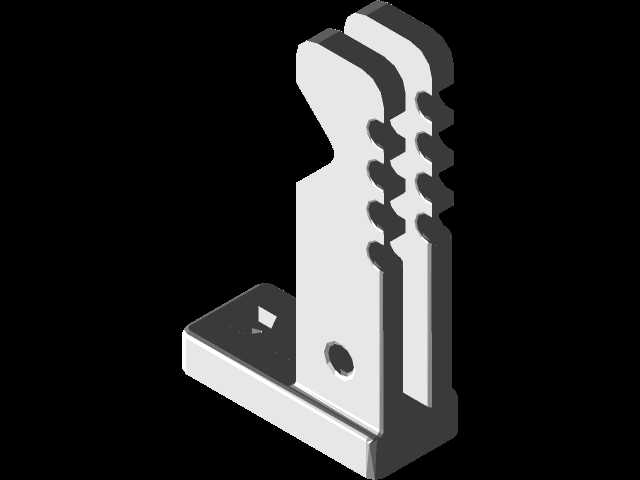

　　在小批量轴类、盘类零件的工位装配与检测场景里，经常会遇到圆柱工件需要被托举到统一作业高度、同时保持径向定位不发生周向滑移的需求，这款夹紧工装正是针对这类工况开发的手动夹持构件。从结构形态来看，整体采用分体式曲臂布局，主体分为三段功能区域：上端为贴合操作者施力习惯的弧形握持压臂，中段内侧加工出连续锯齿形咬合齿面，下端预留同轴圆形铰接通孔，各段之间通过折线分割面完成装配定位，既保证了夹持动作的开合行程，也让受力传递路径更加直接。

　　实际产线使用时，工装下端的铰接孔会穿入定位销轴，将整个夹臂固定在作业台架的支座上，夹臂绕销轴做小角度回转运动；中段的锯齿齿面正对待固定的圆形部件外壁，当操作者向下按压上端弧形臂时，杠杆力矩被放大，齿面逐步压合在圆柱工件表面，多道锯齿可以嵌入工件外壁的微小公差间隙，即便工件表面存在轻微油污或者切削残留，也不会出现夹持打滑、工件轴向窜动的问题。和常规平口钳相比，这款夹具不需要配套复杂的丝杠传动副，依靠单臂杠杆即可完成锁紧，在频繁上下料的手工工位里，单次装夹动作耗时更短，操作者不需要反复旋转手柄，长时间作业的手部疲劳度明显降低。

　　设计过程中首先敲定的是铰接孔的中心位置，孔位到齿面咬合区的力臂长度、孔位到上端握持区的力臂长度经过比例核算，保证手动施加十几牛的按压力时，齿面输出的夹持力足以约束直径在适配区间内的圆柱工件，同时不会因为力矩过大压伤薄壁管件的外壁。夹臂的外侧轮廓采用连续平滑的曲面过渡，没有突出的尖锐棱边，一方面是避免操作者快速取放工件时被棱角剐蹭，另一方面曲面形态也让构件在3D打印或者单件铣削加工时，应力分布更加均匀，反复开合受力不会在转角位置出现应力集中断裂。中段的锯齿齿形没有采用尖锐的三角齿，而是将齿顶加工出微小的平面倒角，这样既可以保留咬合防滑的能力，也不会在铝件、塑料件这类软质工件表面压出过深的齿痕，拆下工件后外壁不需要额外做打磨修复。

　　安装边界层面，下端铰接孔的孔径按照标准销轴尺寸做公差配合，孔两端预留沉台空间，方便装入轴用挡圈或者锁紧螺丝，限制夹臂的轴向窜动；夹臂完全张开时，齿面到铰接支座的避让空间可以容纳最大适配直径的圆件放入，闭合到锁止位置时，齿面的咬合区间可以覆盖工件从几毫米到数十毫米的直径跨度，不需要更换夹块就能兼容同系列不同规格的圆形零部件。工装整体的厚度方向尺寸控制得较为紧凑，多套夹具并排安装在流水线工位板上时，相邻夹臂之间不会发生运动干涉，台架下方的排布空间可以预留出传感器或者检测探头的安装位置，方便配套完成工件高度到位检测、外径抽检等后续工序。

　　这类夹具常应用在电子通讯零部件的装配工位，比如天线杆、圆形接头壳体的定高夹持，也可以用在实验室样件测试台里，固定圆柱形试样保证测试点高度统一，替代了原本需要定制多组不同尺寸V型块的方案，单件工装即可覆盖一个区间的圆件装夹需求，结构拆解后没有易损的小弹性零件，长期使用仅需在铰接孔位置定期加注润滑脂，维护成本极低。建模时各段分割面的配合公差、齿形的均匀排布、铰接孔的同轴度都做了参数化关联，后续如果需要适配更大直径的工件，只需要调整力臂比例和齿面展开长度，即可快速衍生出同系列不同规格的夹臂模型，不需要从头重构曲面结构。
