大功率星型LED光源散热基板结构

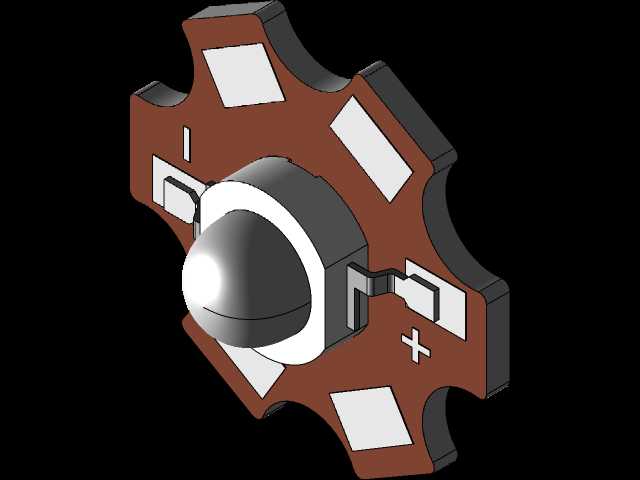

　　这款星型大功率LED光源组件，是面向高亮度照明场景开发的核心发光单元，在工业照明、便携强光手电、小型投影光源、植物补光灯具、车载辅助照明以及各类需要集中高光输出的电子设备中都有广泛应用。不同于常规小功率贴片LED的排布方式，该组件将发光芯片、光学透镜与星形散热基板整合为一体，在有限的安装空间内平衡了发光效率、散热能力与装配便利性，是照明类产品结构设计中十分典型的元器件三维参考方案。

　　从实际使用逻辑来看，3W功率的LED在工作时会产生可观的热量，若热量无法及时从芯片结区导出，会快速出现光衰加剧、色温偏移、寿命大幅缩短的问题，因此基板采用多瓣向外延伸的星型轮廓，而非传统圆形或方形整板。这种向外伸展的瓣状结构，一方面直接增大了基板与空气的接触面积，让基板自身就具备初步的对流散热能力，在小功率自然冷却场景下甚至可以不用额外加装庞大散热器；另一方面多瓣之间预留的镂空间隙，能够让空气在基板两侧形成流通通道，热空气可以顺着瓣片间隙向上散出，避免整块基板贴装后底部形成热积聚的死区。在结构建模时，每一片外伸瓣片的边缘都做了平滑过渡处理，没有尖锐的应力集中角，既方便生产时的基板冲切加工，也避免装配过程中划伤线材或操作人员。

　　组件中心位置集成了带半球形聚光透镜的发光灯珠，透镜采用半包覆结构罩住发光芯片，出光面为标准球面，能够将芯片发出的大角度光线进行初步收拢，配合外部二次光学透镜即可实现聚光、泛光等不同配光效果。透镜与基板之间的定位台阶在三维结构中做了明确的限位设计，装配时透镜可以直接卡入基板中心的预留工位，不需要额外复杂的定位工装，点胶固定后同轴度能够得到有效保证，避免出现光斑偏芯、黄圈黑边等光学问题。基板表面可以清晰看到正负极标识，“+”“-”符号直接成型在焊盘旁的阻焊层区域，生产焊接时操作人员无需额外查阅图纸即可快速区分接线方向，大幅降低反接烧坏芯片的概率。

　　基板表面分布的多处白色方形区域是焊接预留焊盘与导热接触区，其中中心大面积焊盘直接贴合LED芯片的热沉，工作时芯片产生的热量可以通过最短路径传导到整个铝基基板，再经由外伸的星型瓣片扩散出去。周边分布的小焊盘既可以用于固定限流电阻、稳压元件等周边辅件，也可以作为接线端子的焊接位，方便不同灯具厂商根据自身产品的走线方式选择焊接位置，适配不同的内部布线方案。在安装边界方面，星型基板的最大外轮廓尺寸适配常规手电筒灯座、小型射灯杯的内部安装腔，多瓣结构的外圆直径可以直接卡入灯杯内部的支撑卡槽，部分瓣片上预留的小孔位可穿过固定螺丝，将整个光源组件锁紧在后部散热器上，保证基板与散热器之间的紧密贴合，降低界面热阻。

　　在整机设计阶段导入该三维模型时，结构工程师可以直接核对光源与周边反射杯、透镜压圈、驱动电路板之间的间隙：中心透镜的最高点到前端玻璃片的距离需要预留足够的安全空间，避免振动工况下透镜与外罩发生碰撞；基板背部需要预留平整的贴合面，若搭配主动散热风扇，风扇的安装孔位可以与星型瓣片的镂空位置对齐，让气流直接吹过基板表面提升换热效率。在通讯类便携设备、手持巡检照明终端的开发中，这类集成式LED光源不需要工程师再从零搭建芯片、透镜、基板的装配关系，直接调用模型即可完成灯头部分的堆叠校核，提前规避焊盘干涉、走线空间不足、散热路径堵塞等常见设计问题，有效缩短照明模块的开发周期。
