MQ135空气质量检测传感器模块结构

　　在做环境监测类小设备和教学实验平台时，气体检测环节经常会用到MQ135这类半导体气敏元件。它的核心作用是感知空气中有害气体浓度变化，常见于室内空气质量监测仪、新风系统前端采样单元、工业车间简易报警装置以及Arduino开源硬件实验项目中。模型把传感器本体、转接电路板、排针接口和固定安装板完整还原出来，结构层次清楚，适合在整机布局阶段核对装配空间，也便于做外壳开孔、支架定位和线束走向规划。

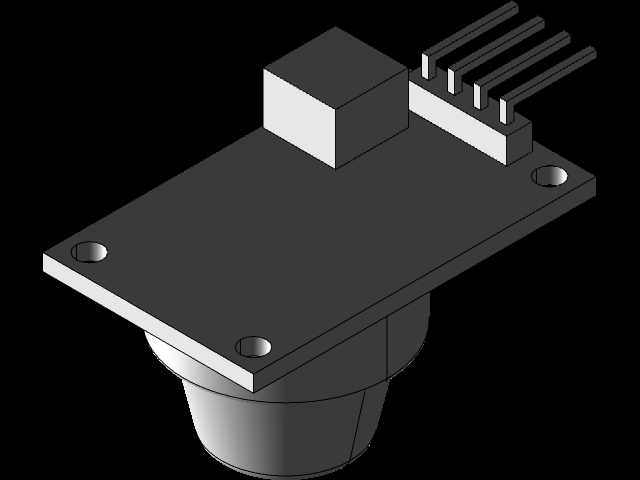

　　从实际结构看，下方金属网罩内是气敏传感头，中部通过黑色基座与上方PCB连接，板上预留四个安装孔，可直接用M3螺钉固定在设备底板或支架上。四角孔位决定了模块的主要安装边界，布局时不能只按元件本体尺寸留空间，还要考虑网罩下方的进气间隙——气敏元件需要与周围空气充分接触，若被外壳或相邻零件贴死，检测响应会明显滞后。模型中电路板呈矩形平板，传感头向下凸出，上方一侧布置四针排针，排针用于电源、地和模拟信号输出，接线方向在三维里一目了然，做机箱内部走线时可以提前判断插头插拔空间。

　　设计这类模块模型时，先按实物测绘确定PCB长宽和孔距，再分别建立气敏头、基座、排针和板载元件。气敏头外形为带金属防护网的圆柱腔体，基座承担密封和支撑，PCB上除排针外还包含贴片电阻、电容等小型元件，建模时可按外观体块处理，重点保证干涉检查所需的外轮廓准确。安装板与传感器模块的组合关系也要表达清楚：板面孔位与模块固定孔对应，螺钉头沉入或外露都会影响上方堆叠高度，模型中孔位周边保留了足够的平面区域，方便压铆螺母柱或铜柱安装。

　　应用场景上，MQ135对氨气、硫化物、苯系蒸汽、烟雾等多种污染气体较敏感，属于广谱型空气检测元件，不用于精确计量浓度，更多承担阈值报警和相对变化趋势判断。因此在设备结构设计中，它通常布置在进气风道附近或外壳透气窗内侧，既要避开风机直吹造成的采样不稳，也要远离电源模块、继电器等发热件，防止温度漂移影响读数。三维布局时可以利用该模型检查传感头与风道壁的距离、排针与上盖的间隙，以及四芯连接线的最小弯曲半径。

　　外形尺寸方面，模块整体由PCB平面尺寸、气敏头向下凸出高度和排针向上高度共同构成包络空间。安装孔位于板边对称位置，孔心距需按实物控制，保证与通用支架兼容。网罩直径和基座台阶尺寸是外壳开窗的依据，开窗过大会影响防护等级，过小则阻碍气体扩散；比较稳妥的做法是在外壳对应位置开设阵列透气孔，并让传感器网罩与孔区保持少量间距。排针侧则要预留杜邦线或端子线束的插拔空间，若设备内部高度紧张，也可改用卧式接线或另设转接板。

　　从建模细节看，电路板边缘倒角、安装孔倒角、排针塑胶座与金属针脚的分层关系都有体现，金属网罩用细密纹理表达防护结构，黑色基座与PCB的颜色区分有助于装配评审。对结构工程师而言，这类模型的价值不在于内部电路原理，而在于提供准确的外部占位：它告诉设计师气体入口在哪里、固定点在哪里、接线朝向哪里、哪些表面不能被遮挡。把它放进整机总成后，可以快速完成安装板设计、透气外壳校核和线束布置，减少样机阶段因采样位置不合理或干涉返工带来的麻烦。对于教学和创客项目，该模型也能直接用于3D打印夹具、传感器座和实验台架的设计，让硬件搭建与结构设计同步推进。
