折叠滤芯式空气滤清器三维设计作品

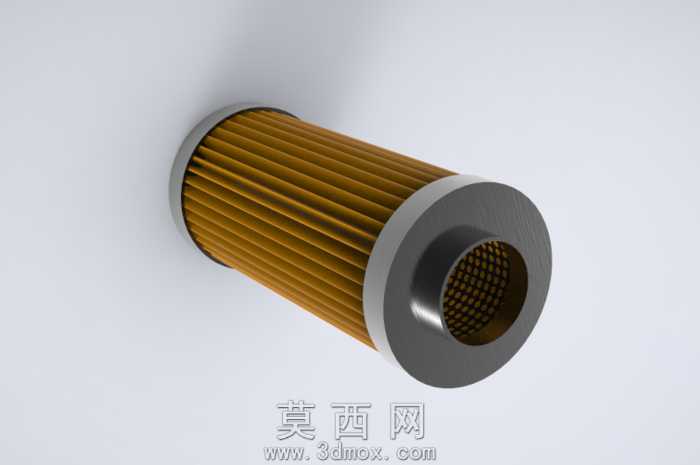

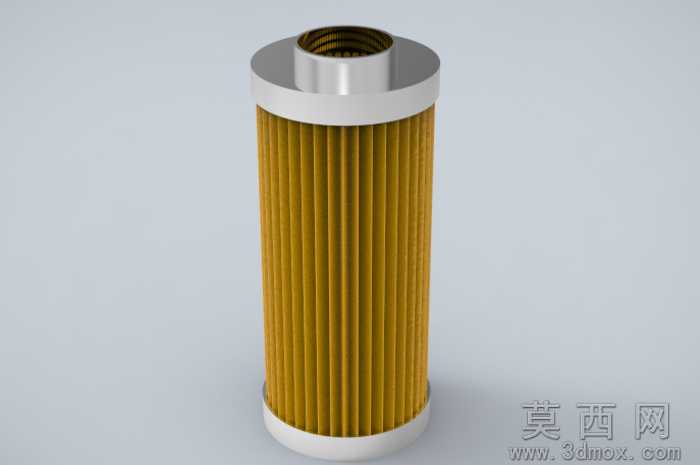

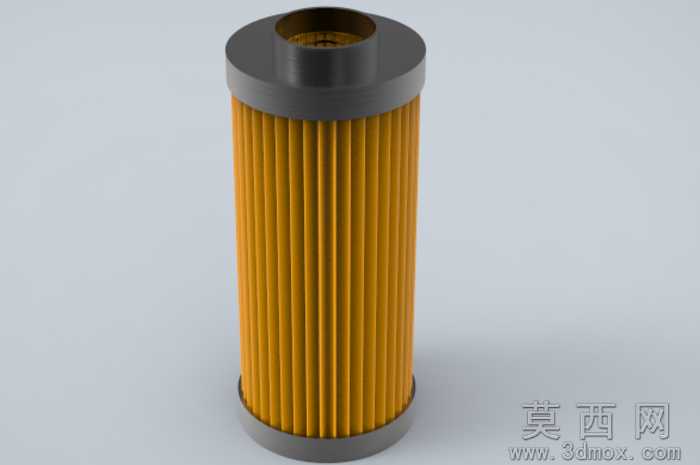

本作品为折叠滤芯式空气滤清器的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先通过草图绘制确定滤清器上下端盖的圆形轮廓尺寸，对上端盖的内螺纹接口进行精准的螺纹特征建模，保证接口尺寸符合通用管路连接标准，下端盖采用封闭平底结构，通过拉伸、凸台特征完成端盖的实体构建，端盖边缘做微小圆角处理避免应力集中。中部滤芯部分是建模的核心，首先绘制单条褶皱的截面轮廓，通过线性阵列结合圆周阵列的方式，生成整圈均匀排布的折叠滤纸结构，严格控制褶皱的间距与高度，还原真实纸质滤芯的褶皱密度，保证过滤面积的设计合理性，滤纸与上下端盖的衔接部位做贴合约束，模拟实际生产中滤芯与端盖的粘接固定结构。材质渲染阶段，上下金属端盖赋予哑光银色金属材质，调整金属粗糙度参数模拟铝合金端盖的磨砂质感，螺纹接口部分做略微提亮的金属高光处理，还原金属机加工后的表面质感；中部折叠滤纸赋予暖黄色纸质材质，添加细微的纤维纹理贴图，调整材质的漫反射参数，还原过滤滤纸的哑光多孔质感，场景采用柔和的三点布光，主光源从侧上方照射打出滤芯的褶皱立体感，辅助光源补全暗部细节避免阴影死黑，背景采用浅灰色纯色背景突出滤清器主体，渲染输出的效果图清晰展现产品的结构层次与材质特征。结构设计上遵循空气滤清器的实际工作逻辑，上端盖的中空螺纹接口作为洁净空气的流出通道，外部空气穿过滤纸褶皱层时，杂质被滤纸拦截，洁净空气进入滤芯内部中空区域后从上端接口流出，上下端盖对滤纸起到固定与密封作用，避免未过滤空气从侧边渗漏，整体结构紧凑合理，各部件的装配关系完全还原实物的装配逻辑，可用于动力系统进气过滤部件的结构展示、装配模拟以及相关教学演示场景。
