法兰安装式空气过滤器三维结构设计

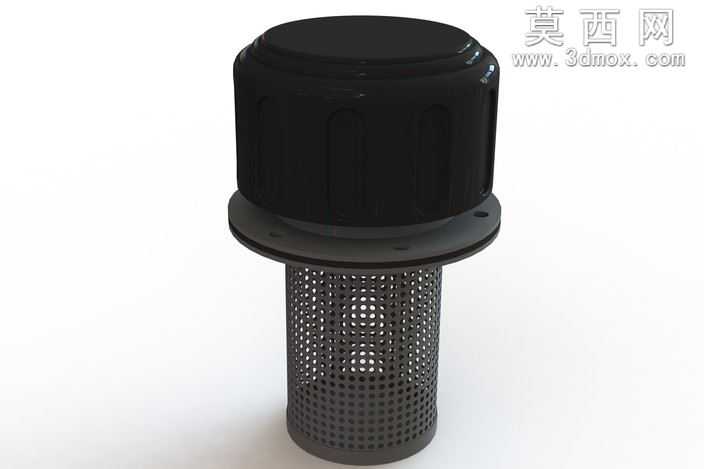

本模型为法兰安装式空气过滤器，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循机械设计规范，对各部件的装配关系、尺寸公差进行了合理设定，确保模型可直接用于后续的工程验证与生产参考。模型整体分为上盖、法兰安装座、滤筒三个核心功能段，上盖部分采用带防滑竖纹的圆柱形结构，建模时通过拉伸、阵列特征完成防滑槽的均匀排布，既还原了实物的防滑操作手感，也保证了外观的规整性，上盖与滤筒的衔接处做了圆弧过渡处理，避免应力集中的同时提升了整体视觉协调性。法兰安装座采用带安装孔的圆盘式结构，建模时精准定位四个安装孔的相对位置，法兰盘的厚度、安装孔的孔径均参照通用液压附件的安装标准设定，可直接适配常规的油箱、管路安装场景，法兰与上下部件的衔接处做了贴合面的平整度处理，保证装配后的密封性能。下部滤筒采用冲孔网式结构，建模时通过薄壁拉伸、阵列填充的方式完成网孔的均匀排布，网孔的孔径、孔间距参照空气过滤的流量需求设定，既保证了足够的通风过滤面积，也还原了金属冲孔网的真实质感，滤筒底部做了圆弧收边处理，避免锐边带来的安全隐患。材质渲染阶段，上盖与法兰座采用哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数还原塑料件的磨砂质感，滤筒部分采用哑光金属材质，通过调整金属度、反射参数还原冲孔金属网的质感，同时对网孔部分做了透光处理，渲染时添加了柔和的环境光与定向补光，突出各部件的结构层次与材质差异，整体渲染效果真实还原了工业过滤器的实物外观。设计思路上，该过滤器主要用于液压系统油箱的空气通气过滤，阻挡外界空气中的粉尘杂质进入油箱内部，同时平衡油箱内部压力，建模时充分考虑了部件的可拆卸性，上盖与滤筒、法兰座之间采用可拆分的装配结构，方便后续对滤筒进行更换维护，各部件的连接位置做了定位止口设计，保证装配时的同轴度，避免安装错位影响过滤效果。整体模型结构完整，细节还原度高，无多余的冗余特征，各部件的几何关系清晰，可用于产品展示、装配教学、结构改进等多种场景。
