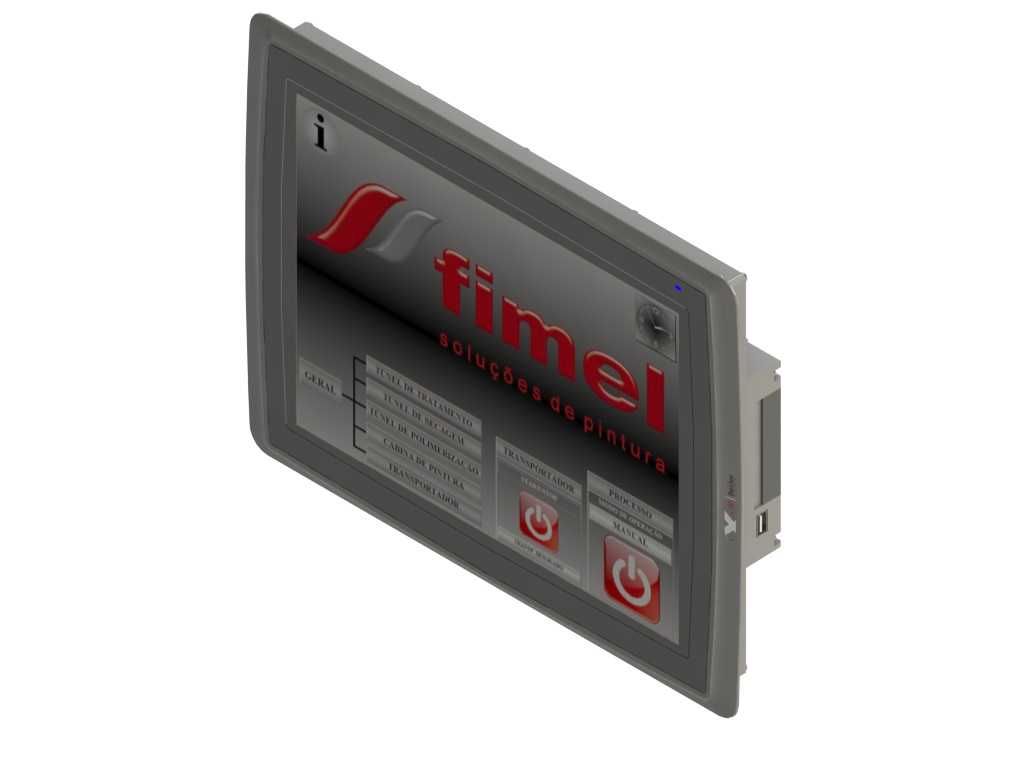

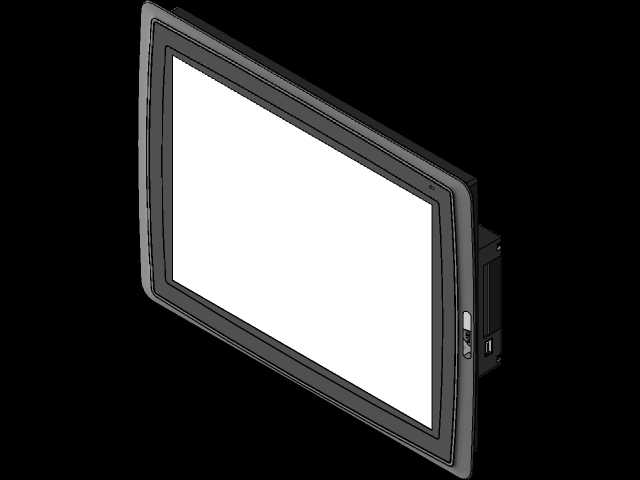

工业嵌入式触控操作终端三维结构

　　这款工业级嵌入式触控操作终端，核心应用场景集中在工业现场的设备人机交互环节，常见于涂装生产线、自动化加工单元、小型成套工控设备的操作端，作为操作人员和设备控制系统之间的交互载体，承担参数下发、运行状态可视化、故障报警提示、手动操作指令输入的核心功能，区别于民用消费级触控屏，从结构设计之初就完全围绕工业现场的复杂工况做适配。

　　从实际使用的功能特性来看，该终端采用宽温触控面板，支持戴劳保手套操作，正面面板做了窄边一体化密封设计，安装后可达到IP65级别的正面防护，能够抵御车间现场的切削液飞溅、粉尘飘落、偶尔的高压水枪冲洗，适配多尘、潮湿、存在轻度油污的工业环境。机身侧面预留了标准的工业通讯接口，包括以太网口、串行通讯口、电源接线端子，不需要额外转接模块就可以直接和PLC、变频器、现场传感器等工控设备完成数据通讯，屏幕显示区域做了防眩光处理，即使在车间顶光直射的工况下，操作人员也能清晰读取屏幕上的参数数值、运行状态标识，不会因为反光出现信息识别错误。

　　设计思路上完全遵循嵌入式安装的工业终端通用逻辑，首先是安装边界的考量，机身采用后装式卡扣固定结构，不需要在柜体面板上做复杂的沉台加工，只需要按照开孔尺寸在设备柜体、操作箱面板上开出对应尺寸的矩形安装孔，将终端从面板正面嵌入后，拧紧机身四周的固定卡扣即可完成安装，不需要额外的固定支架或者连接螺丝，单人即可完成拆装作业，后期维护更换时不需要拆解柜体内部结构，直接从正面拔出即可完成替换，大幅降低现场运维的时间成本。机身外壳采用阻燃ABS工程塑料一体注塑成型，边角做了圆弧过渡处理，既避免安装过程中尖锐边角划伤操作人员，也能在设备受到轻度磕碰时吸收冲击能量，保护内部的显示模组、控制电路板不受损坏。

　　外形尺寸方面，该终端属于15英寸级别的工业触控屏，正面面板的外轮廓尺寸比安装开孔尺寸单边宽出10mm左右，形成足够的密封压接面，安装后可以完全覆盖开孔边缘的缝隙，配合面板背面预装的密封泡棉条，压紧后可以完全阻隔粉尘、液体从面板和柜体的缝隙进入柜体内部。机身嵌入柜体内部的深度控制在50mm以内，对于内部布线空间紧张的小型操作箱、壁挂式控制站来说，不会因为机身深度过大挤占内部的接线、元器件安装空间，机身尾部的接口全部采用侧向排布设计，接线完成后线缆可以顺着柜体侧壁走线，不会因为线缆弯折半径不足导致接口受力松动。

　　从结构细节的设计考量来看，触控面板和前壳之间采用无缝热熔粘接工艺，没有外露的固定螺丝，既提升了正面的防护性能，也避免了车间粉尘、油污在螺丝缝隙处堆积，降低日常清洁维护的工作量。机身侧面预留了散热格栅，但是格栅通道做了迷宫式设计，外部的粉尘、飞溅液体不会直接通过格栅进入机身内部，同时可以将内部电路板、显示模组工作时产生的热量及时散出，保证设备在0-50摄氏度的环境温度范围内可以长期稳定运行，不会因为积热出现触控漂移、显示异常、通讯中断等故障。屏幕下方的触控功能按键采用大尺寸凸起设计，配合屏幕界面上的图标标识，操作人员即使在视线不佳的工况下，也可以通过触感快速定位功能按键，完成急停之外的常规操作，按键的触发力度做了适配调整，不会因为现场设备的振动出现误触发，也不会因为按键过硬导致长时间操作的手部疲劳。

　　在实际的设备选型配套过程中，这类触控终端的安装开孔尺寸是结构设计阶段需要重点核对的参数，不同品牌同尺寸的工业屏开孔尺寸存在细微差异，如果前期设计柜体面板时没有核对准确尺寸，后期更换不同品牌的终端就需要重新扩孔或者补板，大幅增加现场改造的工作量，这款终端的开孔尺寸完全遵循行业通用的15英寸嵌入式屏安装规范，可以直接替换同规格的多数同尺寸工业触控终端，不需要对现有柜体面板做二次加工，适配性较强。同时机身的固定卡扣采用可调行程设计，即使柜体面板的厚度在1.5mm到6mm之间，都可以通过调整卡扣的锁紧位置实现可靠固定，适配冷轧钢板柜体、不锈钢柜体、塑料操作箱等不同材质的安装载体。
