DYNABRADE气动角向打磨机结构设计

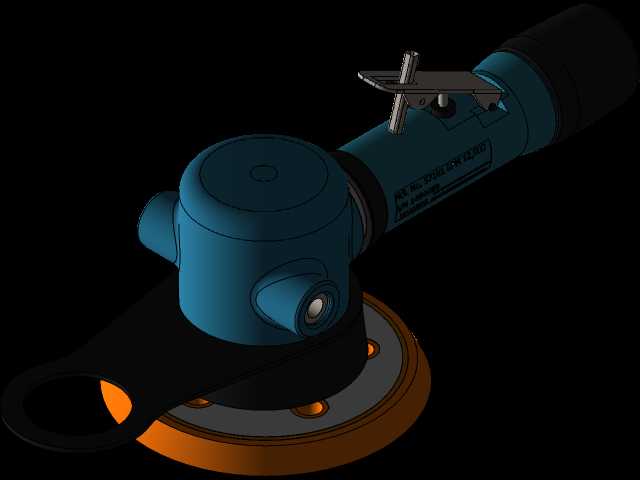

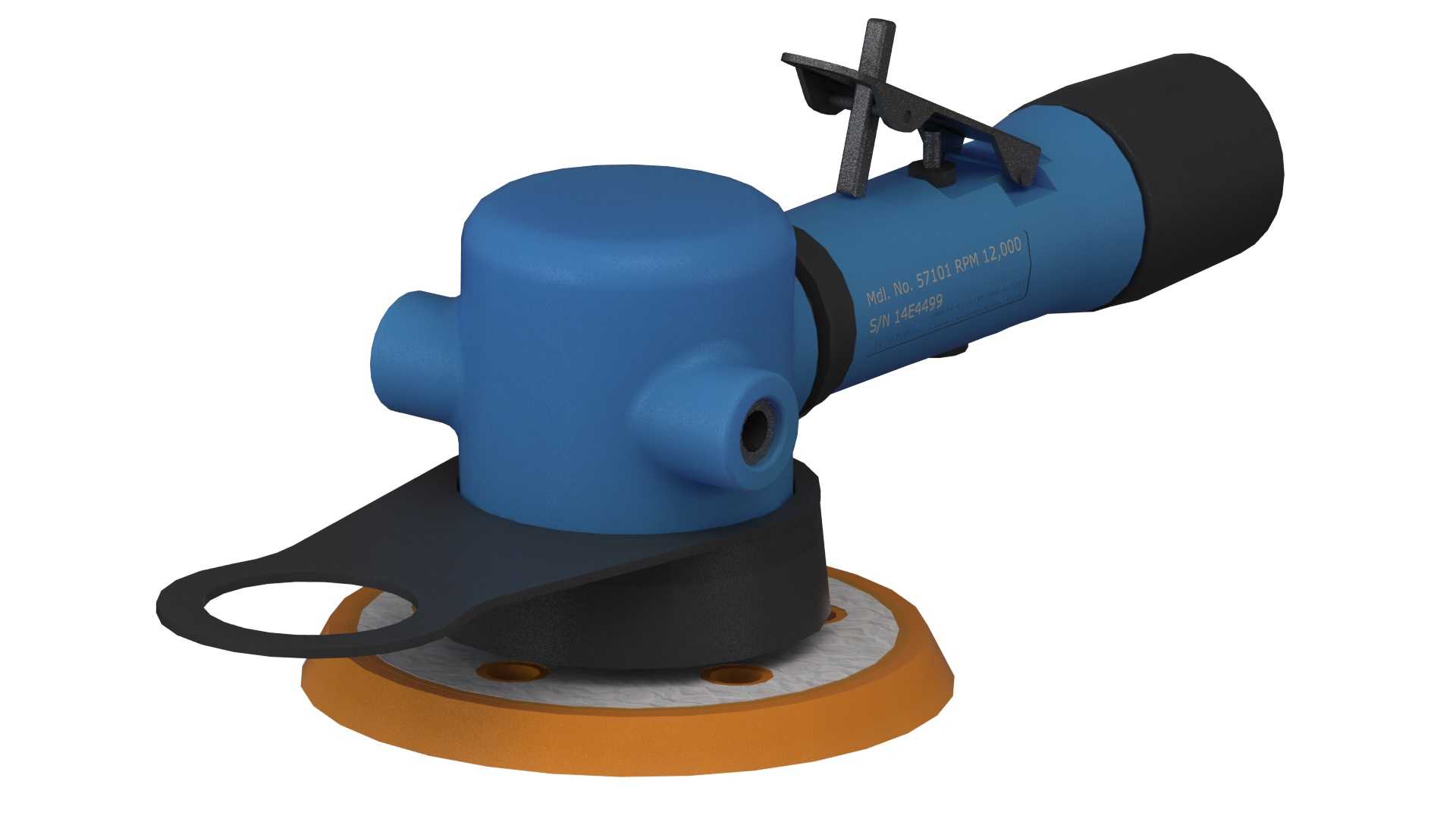

　　这款气动角向打磨设备的三维结构完整还原了实物的装配逻辑与功能细节，在金属构件加工、汽修钣喷、五金件去毛刺、焊缝打磨等作业场景中，这类手持气动打磨工具是一线作业人员高频使用的终端执行器具。不同于电动打磨设备，气动驱动的结构本身具备过载自泄压的特性，在金属加工车间多粉尘、高湿度的复杂工况下，不会出现电机烧蚀、漏电等安全隐患，适配长时间连续手持作业的需求。

　　从结构设计逻辑来看，整机采用偏心旋转的动力输出路径，压缩空气从机身尾部的进气接口接入后，经过内置的气动转子腔体驱动输出轴做偏心摆动，带动底部的粘扣式砂盘做公转+自转的复合运动，相比同心旋转的打磨设备，这种偏心运动轨迹能避免在工件表面留下固定方向的打磨划痕，打磨后的表面粗糙度更均匀，尤其适合漆面打磨、金属表面氧化层去除、焊缝余高修平这类对表面平整度有要求的工序。机身侧面的扳杆式气阀开关做了凸起的防误触结构，作业时握持机身的手掌自然贴合扳杆位置，不需要刻意挪动手指就能完成启停操作，同时开关的行程做了分段设计，轻扳时小气量供气实现低速启动，避免刚接触工件时砂盘高速跳动造成过磨。

　　机身主体的气动腔体部分采用等直径的圆柱结构，外部做了防滑的哑光表面处理，握持区域的直径适配成年男性手掌的握持围度，长时间握持不会出现硌手的问题。靠近输出端的位置设置了两个对称的凸台结构，其中一侧的凸台内置了排气消音结构，做功后的压缩空气从这个位置侧向排出，不会直吹作业面造成粉尘飞溅，也能降低排气产生的噪音；另一侧的凸台为辅助握持位，在进行大余量打磨作业时，操作人员可以用另一只手扶住这个位置施加下压力，保证打磨过程的稳定性。输出端的黑色防护挡板做了下弯的弧形结构，刚好覆盖砂盘上半部分的区域，能阻挡打磨过程中飞溅的金属碎屑、磨料颗粒飞向操作人员方向，挡板的连接位置做了可旋转的锁紧结构，可以根据作业角度调整挡板的遮挡方位，适配平面、立面、拐角等不同位置的打磨需求。

　　底部的砂盘基座采用硬质工程塑料加弹性缓冲垫的复合结构，缓冲垫的厚度经过匹配设计，在施加下压力打磨时能产生微小的形变，让砂盘表面完全贴合工件的曲面轮廓，不会出现边缘接触造成的打磨凹坑。砂盘采用通用的5寸粘扣式安装接口，市面上常规的背绒砂纸、抛光垫都可以直接适配更换，不需要额外的转接结构。整机的重心经过配平设计，装配完成后重心落在握持区域的中心位置，手持作业时不会出现头重脚轻的下坠感，能降低长时间手持作业的疲劳度。

　　从安装边界与尺寸适配来看，整机长度控制在手持工具的合理区间，机身最大外径不超过常规气动打磨工具的通用尺寸，在狭窄的构件缝隙、设备内部空间作业时，不会因为机身尺寸过大出现干涉问题。进气接口采用标准的气动管路螺纹规格，可以直接对接车间通用的压缩空气快速接头，不需要定制转接配件。开关扳杆的突出高度做了限位设计，放置在工具架或者工具箱内时，不会因为挤压误触开关启动设备。所有内部的气道连接位置都做了密封槽设计，装配时搭配密封圈能避免压缩空气泄漏，保证动力输出的效率。这类气动打磨工具的结构设计核心是在保证动力输出足够的前提下，尽可能优化握持手感与作业安全性，三维模型完整还原了各个零件的装配关系，包括内部转子腔体的定位结构、开关阀的气路通断结构、砂盘的偏心连接结构，对于气动工具的结构设计、工装夹具适配、作业工位的工具摆放布局设计都有实际的参考价值，也可以作为打磨工位人机工程仿真的设备模型使用，模拟不同握持姿势下的作业可达范围，优化工位的工具摆放位置与作业操作空间。
