剪式机械顶升支撑结构三维数模

项目分类:千斤顶 发布时间:2022-05-13 ID:629947
  • 剪式机械顶升支撑结构三维数模
  • 剪式机械顶升支撑结构三维数模
  • 剪式机械顶升支撑结构三维数模
  • 剪式机械顶升支撑结构三维数模
  • 剪式机械顶升支撑结构三维数模
  • 剪式机械顶升支撑结构三维数模
  • 剪式机械顶升支撑结构三维数模
  • 剪式机械顶升支撑结构三维数模
  • 剪式机械顶升支撑结构三维数模
  • 剪式机械顶升支撑结构三维数模

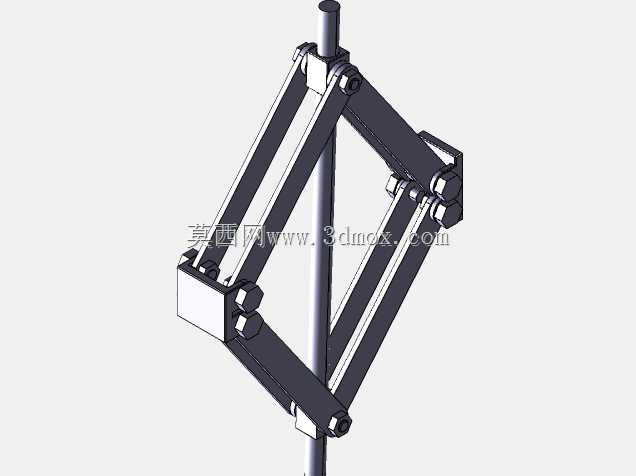

  在车辆维保、小型设备安装移位、轻型构件临时顶升的作业场景里,这类剪式机械顶升结构是一线作业人员接触频率极高的手动起重部件,不同于液压类顶升设备依赖密封油路、液压介质的特性,纯机械传动的剪式结构不存在漏油失压的风险,在低温、高粉尘、长期静置支撑的工况下稳定性表现更突出,很多户外应急维保、工位长期工装支撑的场景都会优先选用这类结构。从结构设计逻辑来看,这套剪式顶升结构采用多组交叉铰接的剪臂作为力的传递载体,铰接点全部采用销轴配合耐磨衬套的连接形式,既保证剪臂开合过程中的转动自由度,又能控制铰接位置的径向间隙,避免顶升过程中出现侧向晃量。驱动端采用梯形丝杠传动,丝杠的导程经过匹配计算,

  既保证手动输入扭矩时的操作力处于成年人手臂可轻松输出的合理区间,又具备丝杠自锁特性,当顶升作业到达指定高度后,即便撤去输入扭矩,结构也能依靠丝杠的螺纹自锁特性保持当前支撑高度,不会出现负载下滑的安全隐患,这也是纯机械剪式顶升结构最核心的安全设计要点。从外形尺寸与安装边界来看,这套结构在完全收拢状态下整体高度较低,能够塞入底盘间隙较小的家用轿车、小型设备的底部支撑位,不会出现收拢尺寸过大无法伸入作业间隙的问题;当剪臂完全展开到达最大顶升行程时,顶部支撑面的尺寸足够覆盖车辆底盘的指定支撑加强筋位置,不会因为支撑面过小造成应力集中损伤被支撑构件的接触面,底部的支撑底座采用加宽的平面设计,作业时能够分散对地面的压强,在普通硬化铺装路面、

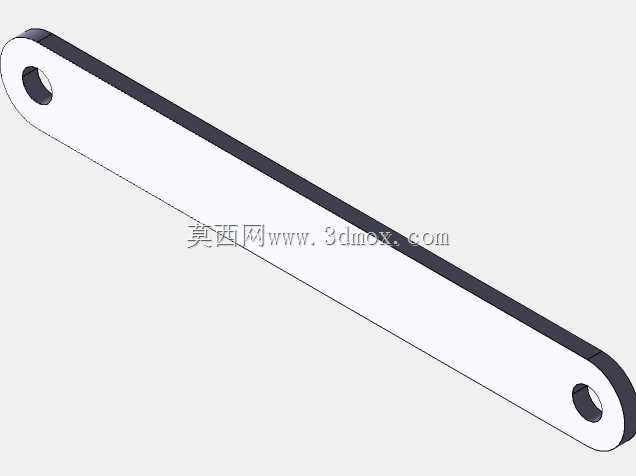

  车间环氧地坪上使用时不会压损地面,也能避免因为地面压强过大出现底座下陷的风险。在功能特性层面,这套结构的所有受力构件都采用等强度设计思路,剪臂的截面尺寸根据开合过程中不同位置的弯矩分布做了匹配,在铰接孔位置做了局部加厚处理,避免应力集中造成的构件开裂,丝杠的端部与顶部支撑座之间采用推力轴承承接轴向负载,转动过程中不会因为轴向负载过大造成丝杠转动卡滞。实际建模过程中,所有铰接位置的配合间隙都按照实际机加工的公差带做了预留,不会出现数字装配时的干涉问题,剪臂开合的全行程都做了运动仿真验证,从最低收拢位置到最高顶升位置的运动过程中,所有构件之间都不存在运动干涉,丝杠的转动行程与剪臂的开合行程完全匹配,

  不会出现丝杠行程到头剪臂还未到达极限位置、或是剪臂到达极限位置丝杠还剩空余行程的匹配问题。在实际选型应用时,这类结构的额定负载需要匹配作业场景的最大支撑重量,不能超负载使用,同时作业时需要保证底部支撑面处于水平状态,避免侧向分力对剪臂铰接销轴造成额外的剪切负载,顶部支撑位置需要对准被支撑物体的刚性支撑点,不能支撑在塑料覆盖件、薄钣金等非承重位置,避免支撑过程中出现构件变形滑脱的风险。这套三维数模完整还原了剪式机械顶升结构的所有构件细节,包括每一处铰接销轴的固定方式、丝杠端部的驱动接头结构、剪臂之间的限位结构,能够直接用于同类产品的结构参考、作业工况的运动模拟、教学场景的机械原理演示,建模时所有的构件都做了参数化关联,调整丝杠导程、剪臂长度、铰接点位置的参数就能快速衍生出不同顶升行程、不同额定负载的同类型结构,大幅缩短同系列产品的开发建模周期。
