SKFCAHB20电动直线致动执行机构

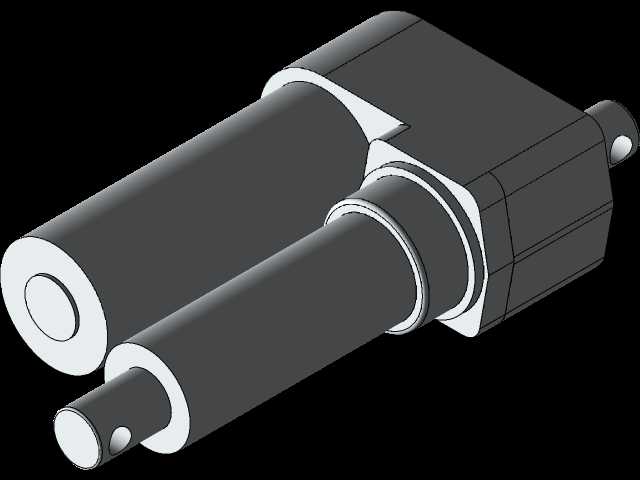

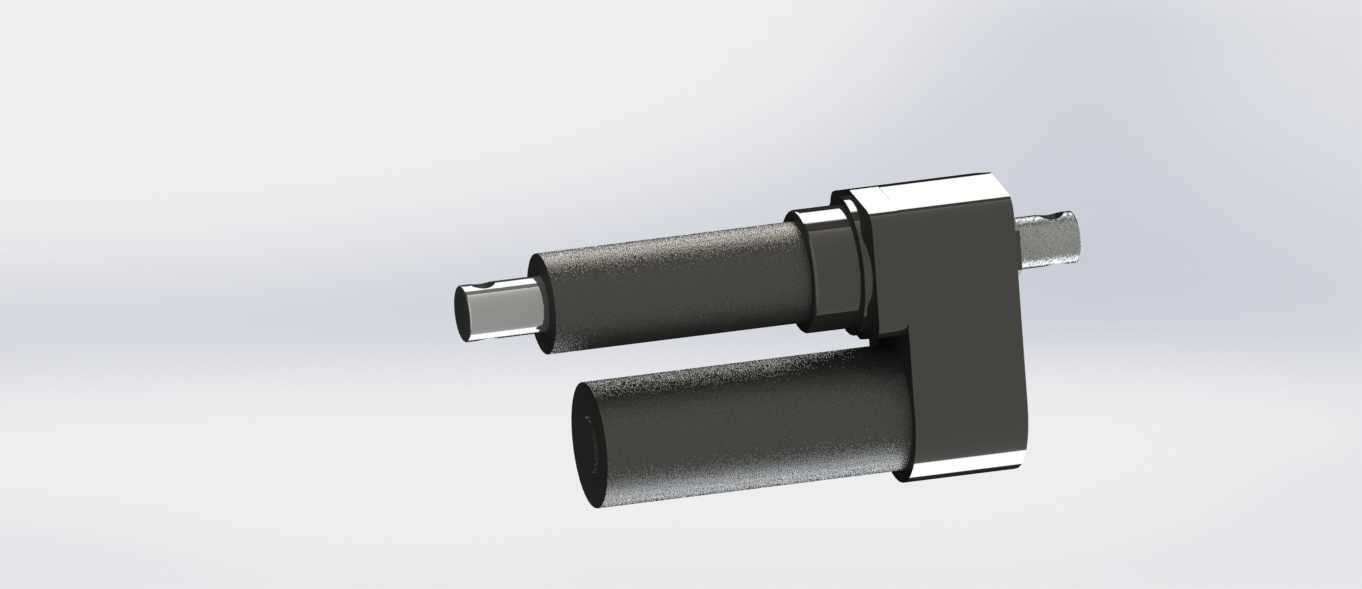

　　该执行机构属于紧凑型电动直线致动单元，整体采用平行双筒侧置布局，驱动电机筒体与伸缩推杆筒体沿轴向平行排布，通过端部一体式刚性连接座完成动力传递与结构承载，输出端为两侧伸出的方形传动接头，可直接对接负载摆臂、升降滑台或者风门转轴，不需要额外加装转接联轴器。

　　从现场选型适配角度看，这类侧置平行缸体结构最大的优势在于轴向安装长度远小于同行程同轴布局的电动推杆，在设备内部轴向空间局促、但径向侧边留有富余空间的工况下适配性极强，常见的落地场景包括小型环卫车辆的料门启闭、农业收获机械的割台高度调节、医疗护理床的背腿位姿态调整、工业自动化线体的挡料工位升降、光伏追踪支架的角度微调，以及商用通风管道内风门的开度控制。

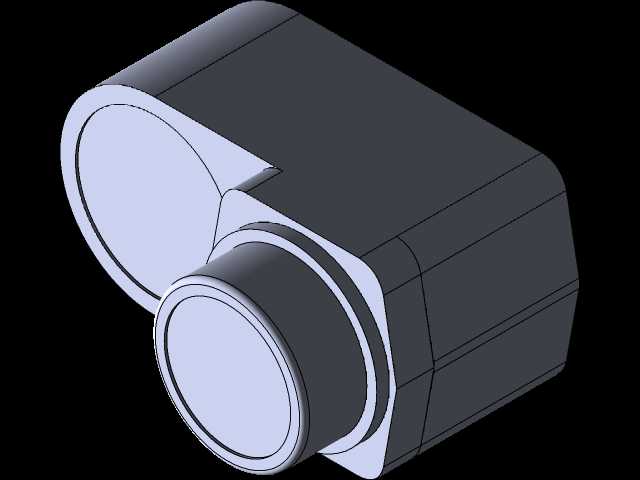

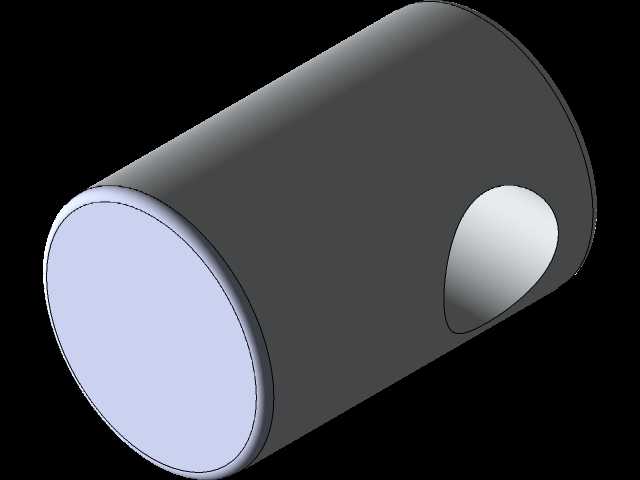

　　结构设计层面，连接座作为整个部件的核心承载基体，同时承担电机输出端减速箱容纳、推杆导向套固定、整机安装基准面三项功能，建模时将连接座与两筒配合面设置为止口定位结构，装配时先将电机筒体止口压入连接座对应孔位，再穿入周向紧固螺钉锁死，可完全避免两筒体工作过程中出现相对偏转；推杆筒体内部集成丝杠螺母副与导向防转结构，外部伸出的方形输出接头自带防转平面，负载端连接件直接卡入接头方槽后穿销轴固定，工作过程中推杆只做直线伸缩运动，不会随丝杠转动发生周向偏转，不需要在负载侧额外加装导向滑轨。

　　安装边界方面，整机轮廓沿推杆伸缩方向的总长度为闭合状态下的基础尺寸，完全伸出后总长度为闭合长度加有效行程，选型时需要在设备机架上预留出「闭合长度+行程余量」的轴向空间，径向方向两平行筒体的总宽度需要预留不小于筒体直径两倍的侧边间隙，避免筒体与机架壁面发生运动干涉；安装固定优先采用连接座侧面的预制螺纹孔，机架对应位置加工匹配的安装凸台，凸台平面平面度控制在0.1mm以内，可避免执行器工作时受附加弯曲载荷，导致丝杠偏磨、使用寿命缩短。

　　功能特性上，该型致动器自带内置限位开关，推杆运动到伸出极限、缩回极限位置时会自动切断电机供电，不需要外部控制系统额外设置硬限位；整机防护等级适配多尘、轻度溅水的户外工况，筒体接缝处均设置密封胶圈，户外农机、环卫车场景下不需要额外加装防尘罩；输出推力覆盖中小负载区间，针对几百公斤级的直线推拉力需求可以直接选用，不需要额外增配减速增扭机构。

　　建模过程中需要重点把控几处配合公差：推杆外筒与连接座导向孔的配合选用H7/h6间隙配合，既保证推杆伸缩顺滑无卡滞，又控制径向窜动量不超过0.05mm；输出方接头与负载连接件的方槽配合选用H8/h7，配合面涂抹低温润滑脂，降低往复运动过程中的接触磨损；电机筒体与连接座的止口配合选用H7/js6过渡配合，装配后同轴度误差控制在0.1mm以内，保证内部齿轮副啮合平稳，降低运行噪音。

　　实际设备调试时，首次通电需要先点动控制推杆完成全行程往复动作3次以上，确认伸缩过程中无卡滞、无异响，极限位置停机触发正常后再连接负载；如果用于姿态调节类场景，可在外部配套电位计或者霍尔行程反馈元件，实时读取推杆当前伸出长度，实现开度的闭环控制，满足通风风门开度调节、护理床姿态精准定位这类需要中间位置停留的工况需求。
