工业级柴油动力发电成套机组结构

　　这套柴油动力发电成套结构，面向无稳定市电接入、突发断电需快速补能的工业现场，在野外施工营地、矿山采掘作业面、偏远厂区备用电源、市政应急保障点位、大型商超后备供电系统中都承担核心供电职能，整套结构把柴油动力输出单元、电能转换模块、冷却散热组件、控制柜体、公共承重底座整合为一体化撬装形态，无需现场二次拼装主机部件，吊装就位后接好油路、输出线缆即可完成部署，大幅缩短现场安装周期。

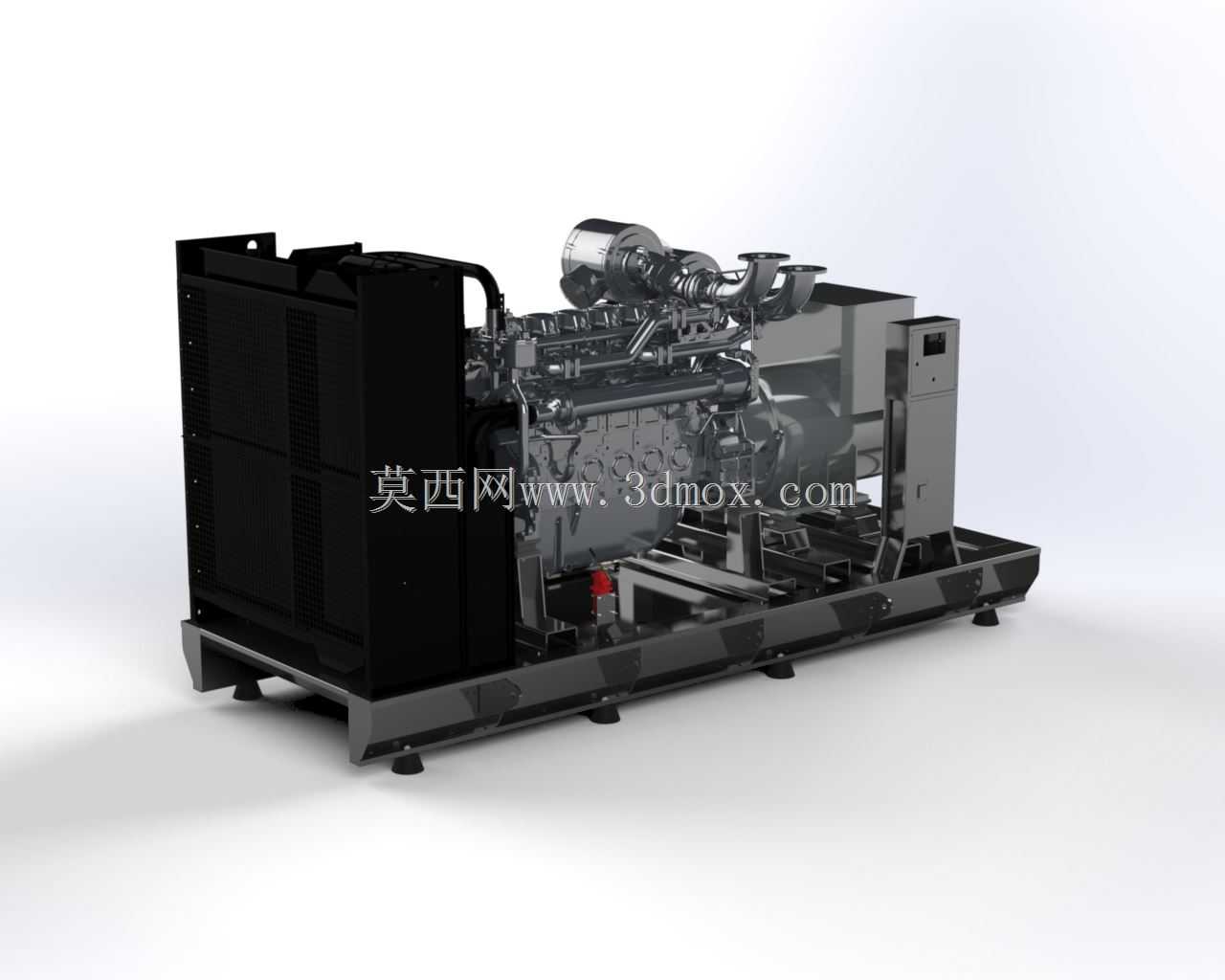

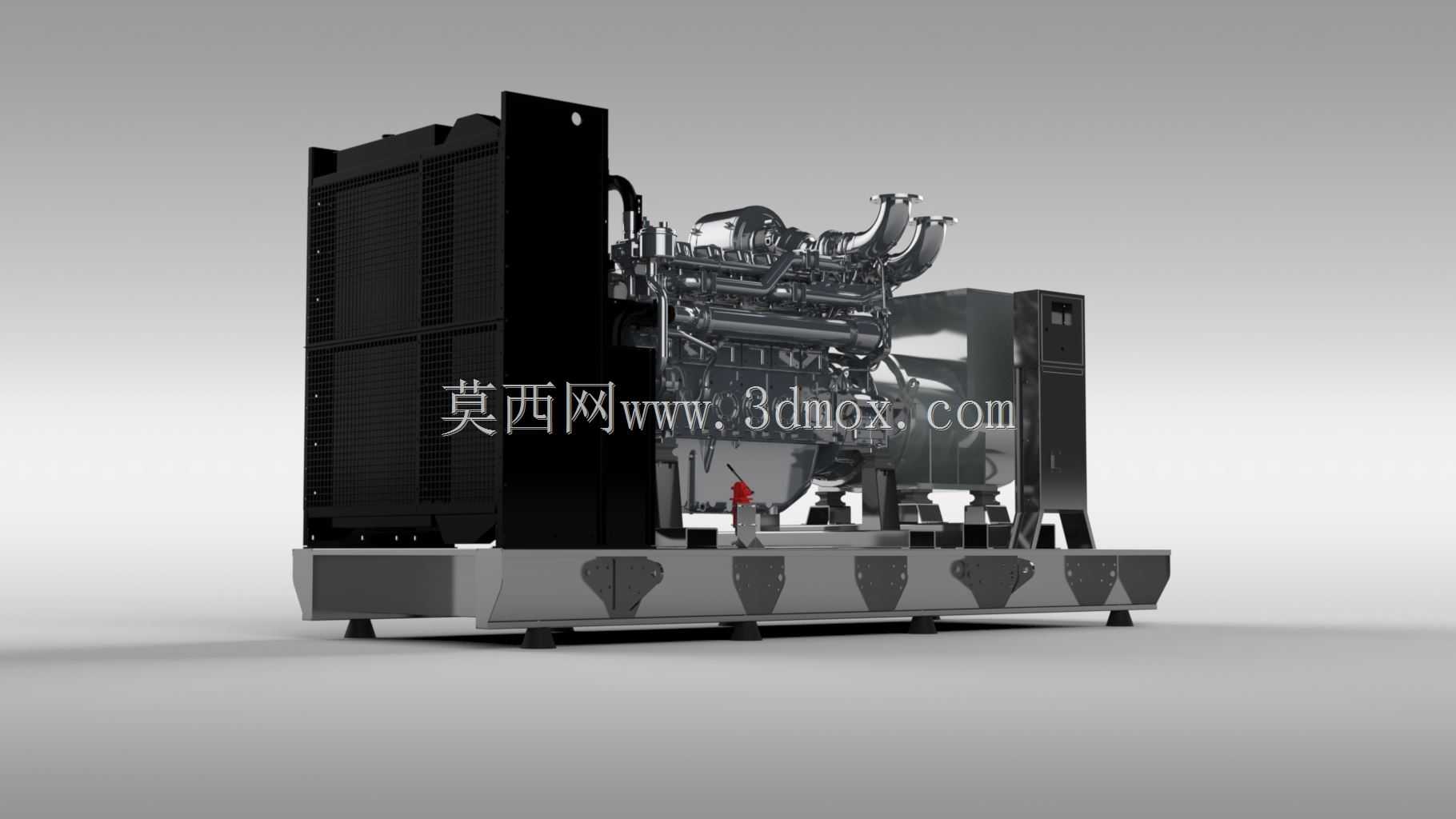

　　从整机布局逻辑来看，设计阶段优先考虑运维操作空间与振动隔离需求：最左侧布置大尺寸风冷散热总成，散热鳍片组、冷却风扇、导风罩整合为独立模块，和柴油主机之间通过柔性管路连接，既避免发动机运行振动直接传递到散热器造成焊缝疲劳开裂，也能在检修时单独拆解散热模块，不用挪动主机主体。中部核心区域为柴油发动机本体，进排气歧管、燃油喷射管路、机油滤清器、燃油滤清器、涡轮增压器等附属部件全部按照实车装配层级排布，管线走向避让高温排气区域，预留出足够的手部操作空间，方便日常更换滤芯、调校气门、检查管路密封状态。发动机飞轮端直接耦合交流发电机，两者通过连接壳体同轴定位，保证传动同轴度偏差控制在允许范围内，避免高速运转时出现联轴器偏磨、振动超标问题。机组右侧独立布置控制柜，柜体和主机之间留有通风间隙，面板上的操作按钮、仪表显示区域朝向运维巡检通道，操作人员站在机组侧面即可读取运行参数、切换启停状态，不用探身到高温部件旁操作。

　　底部公共底座采用型钢焊接框架结构，底座上表面加工有发动机、发电机、散热器、控制柜的定位安装面，各支撑点位下方配置减震垫，阻断机组运行时的振动向地面传递，避免周边精密仪器受振动干扰。底座两侧预留叉车孔位，底部边角设置吊装吊耳，满足叉车转运、吊车吊装两种场内搬运需求，底座边缘布置的限位挡块可以约束各部件在运输过程中的横向位移，长途转运时不会出现部件移位磕碰。整机外形按照标准集装箱运输边界设计，宽度适配普通货运车辆车厢尺寸，高度满足厂区车间门洞通行要求，安装时只需在硬化水平地面划定对应长宽的占位区域，周边预留不小于一米的散热巡检通道，尾部留出排烟管延伸安装空间，即可满足长期运行的场地要求。

　　结构设计过程中，各部件的重量分配经过反复校核，重型的发动机、发电机部件尽量靠近底座重心位置，散热器、控制柜这类相对较轻的组件布置在两端，让整机重心落在底座支撑区域中心，吊装时不会出现偏载倾斜。散热系统的风道走向经过梳理，冷风从机组正面吸入，穿过散热器芯体后从侧后方导出，避免热风被循环吸回进风口造成散热效率衰减。燃油管路、机油管路的排布全部远离高温排气歧管，中间设置隔热挡板，防止管路长期受高温烘烤出现老化漏油风险。控制柜体的安装位置避开振动源，柜体和底座之间增加减震垫，保护内部电气元件不受长期振动影响出现接线松动。整套三维结构完整还原了实机的装配关系、部件层级与安装边界，结构设计人员可以直接参考其布局逻辑完成同功率等级机组的改型设计，设备选型人员也能通过模型直观核对机组占地尺寸、接口位置与现场安装条件的匹配度，建模过程中各部件的配合间隙、支撑点位间距都按照工程实际取值，没有出现结构干涉、运维空间不足这类理想化建模常见问题。
