406罐用双叶扭曲不锈钢搅拌桨

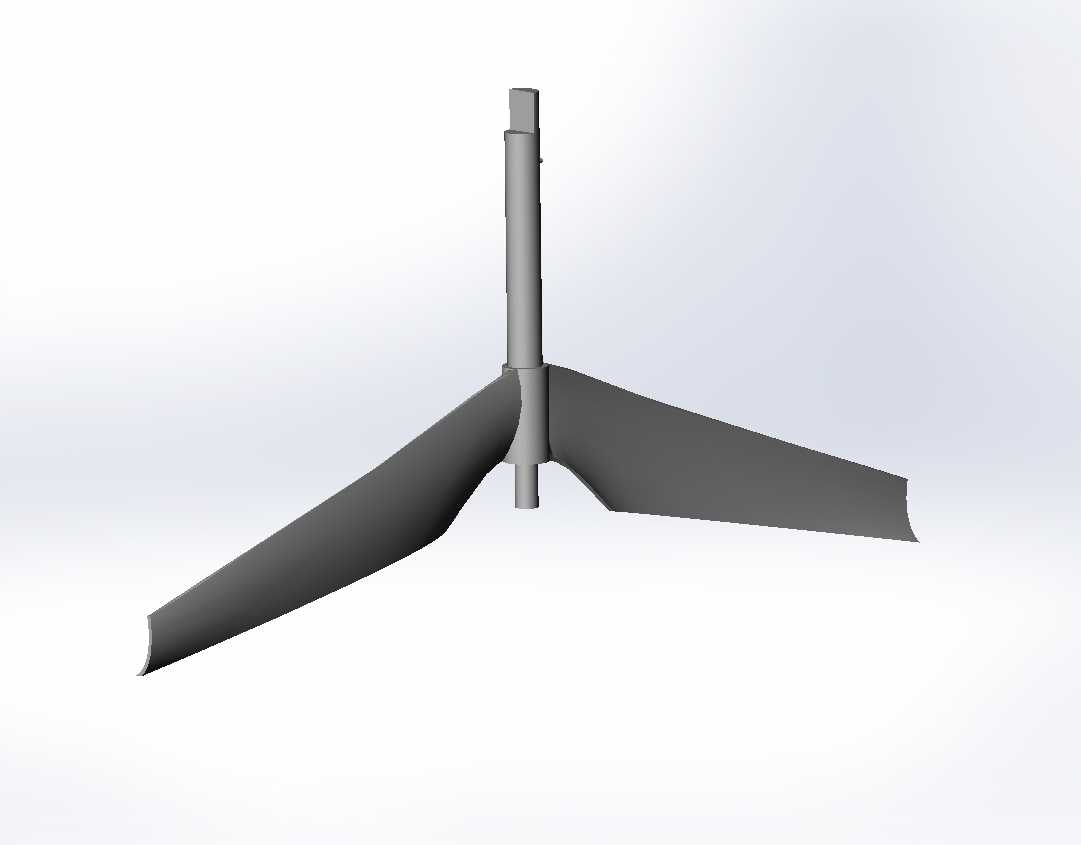

　　这套搅拌执行件主要面向中小型立式搅拌罐内的溶液混合工况，常见于化工配液、药剂稀释、食品辅料调和以及水处理加药环节。罐体内部空间有限，传统多叶涡轮在低液位或小直径筒体内容易出现扫料范围不足、靠近罐壁处形成滞留环的问题，因此采用单根主轴搭配两片宽幅扭曲叶片的布局，让桨叶在旋转时同时承担轴向推流与径向剪切两种作用。叶片沿长度方向保持连续扭转变形，扭转角在根部至外缘区间逐步过渡，靠近轮毂处角度偏陡以保证扭矩传递刚度，外缘区域角度放缓，扩大流体推送的覆盖半径。两片叶片相对主轴呈约100度相位布置，而非常见的180度对称结构，这种非对称排布能够打破旋转周期内的流场重复节律，降低罐内液体形成稳定回旋涡的概率，

　　使上下层介质在桨叶扫过区域产生更频繁的交叉置换。桨叶工作直径按45.25英寸控制，对应约1150毫米的扫掠范围，选型时需与406规格罐体内径匹配，叶片外缘与罐壁之间保留合理环隙，既避免运转干涉，又能借助壁面回流增强整体循环。主轴采用分段圆柱结构，上端预留与驱动端联接的装夹段，轴径按传递扭矩和悬臂长度校核，下段穿过轮毂中心并与叶片组刚性固定，轮毂处做圆滑过渡，减少应力集中，同时避免浆料在转角处堆积。叶片材质选用SS316L不锈钢，表面光洁度按接触腐蚀性溶液的要求控制，叶片厚度在0.185英寸量级，兼顾刚性与减重需求；宽叶型面在低速旋转时可形成较大推流面积，适合中低粘度溶液的悬浮、混匀和温度均化。

　　建模时先依据罐内有效容积和液位高度确定桨叶安装位置，再围绕轴线建立主轴与轮毂基准，叶片通过曲面放样生成连续扭曲型面，外缘做收边处理以降低液流剥离噪声。装配边界重点核对主轴伸出长度、轮毂夹持高度、叶片最低点与罐底防涡流挡板的间距，以及旋转包络面与罐壁、进料管、测温探头等内件的干涉关系。现场使用中，该类桨叶配合挡板可显著减弱液面漩涡，使固相颗粒或添加组分更快分散；若用于易结垢介质，叶片平滑过渡的型面也便于冲洗和维护。整体结构没有复杂分体连接件，关键受力集中在主轴与轮毂结合区，三维设计时需重点检查该区域焊缝或联接面的承载路径，并在轴端保留与减速机、联轴器对接的标准尺寸，方便直接纳入搅拌成套设备。
