数控铣床锥柄刀具夹持刀柄结构

　　这套锥柄刀具夹持组件主要服务于立式数控铣床、卧式加工中心以及镗铣类机床的主轴端，承担刀具与主轴之间的扭矩传递、径向定位与轴向拉紧功能。车间实际加工里，刀柄一端通过7:24锥面与主轴锥孔贴合，另一端夹持立铣刀、钻头、铰刀或镗刀杆，换刀时由主轴内部拉钉机构拉动刀柄尾部的拉钉，把锥面牢牢压向主轴内锥，保证高速旋转下的同轴度与刚性。

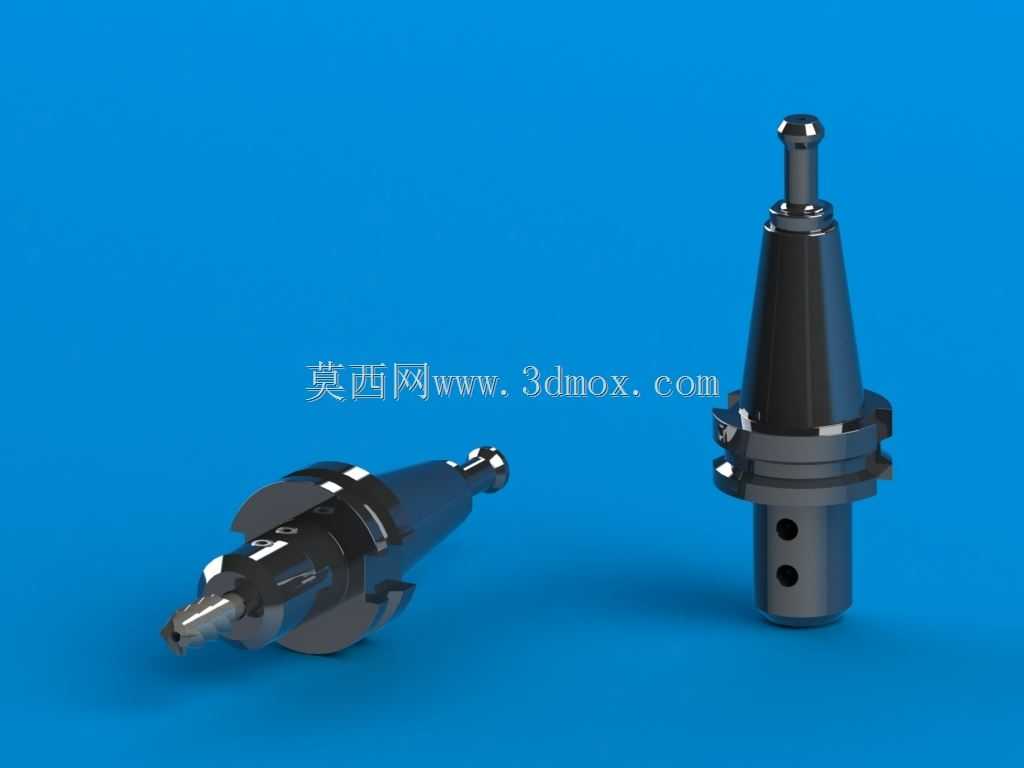

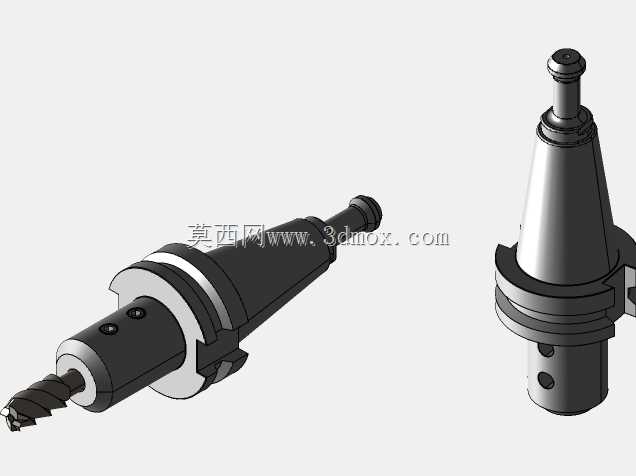

　　从结构拆分来看，组件包含带法兰V型槽的锥柄本体、尾部拉紧螺柱、前端刀具装夹孔以及侧壁锁紧结构。锥柄部分采用大锥度自锁构型，锥面接触面积大，定心精度高，重切削时能够抑制刀柄在锥孔内的微颤；法兰外缘的环形槽用于加工中心机械手抓刀，换刀过程中机械爪卡入槽位完成拔刀、转位与插刀动作，槽底圆角与槽宽需要和刀库机械手卡爪匹配，否则会出现抓刀偏摆或掉刀风险。

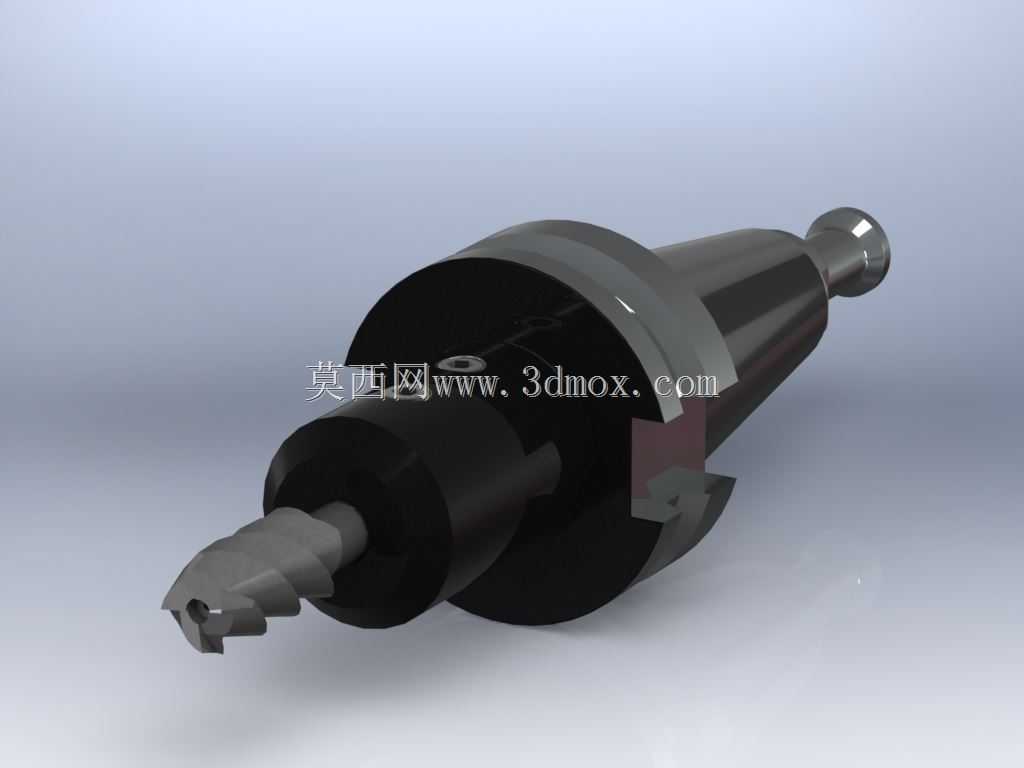

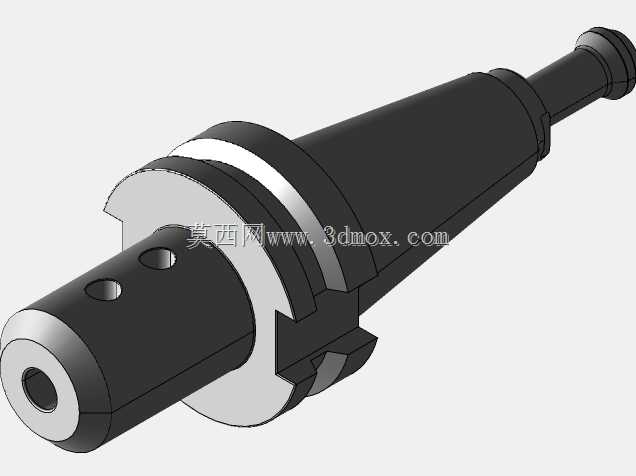

　　前端工作段设计为圆柱夹头腔，侧壁开设两处锁紧销孔，装配时弹簧夹头放入内孔，刀具柄部插入夹头内孔，旋转锁紧螺母或侧向锁紧件即可推动夹头变形抱紧刀杆。这种侧固与弹性夹套复合的装夹方式，既可以夹持直柄立铣刀承担大余量铣削，也能换装不同孔径夹头适配多种直径刀具，减少刀柄备库数量。刀柄尾部的拉钉为独立可拆卸件，不同机床主轴标准对应不同拉钉螺纹与头部球面，建模时把拉钉与本体分开建模，便于按机床型号替换，避免整机换型时整套刀柄作废。

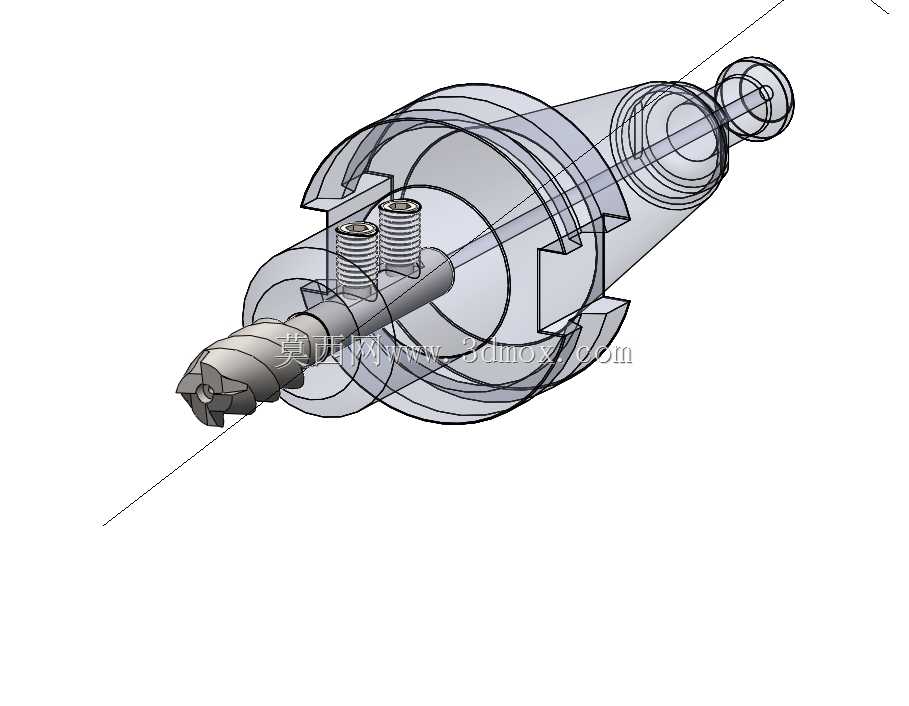

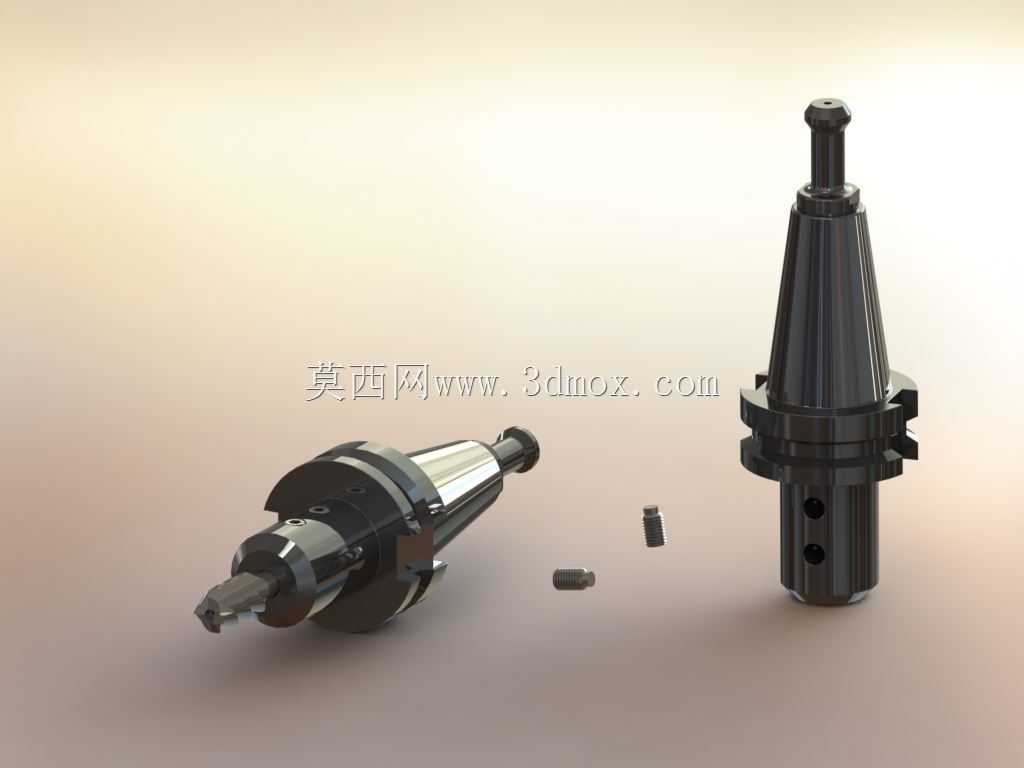

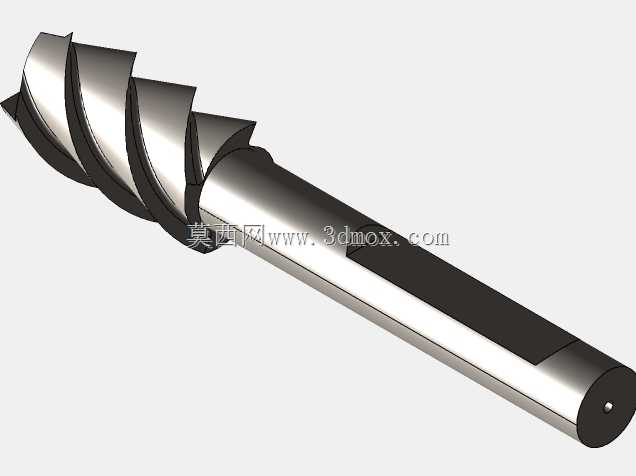

　　建模过程中先以主轴轴线为基准建立回转主特征，锥面角度、法兰直径、拉钉同轴度全部围绕该基准约束。锥柄与法兰交接处做退刀槽与圆角过渡，消除热处理应力集中；法兰端面预留键槽方位，用于和主轴端面键配合传递额外扭矩，重铣削时防止刀柄相对主轴打滑。前端夹持段外圆做发黑或淬火硬化处理，建模时单独设置硬化层区域特征，工艺人员可直接在工程图中标注硬度范围。侧壁两个锁紧孔位置错开180度，锁紧螺钉从径向顶紧刀具削边平面，装夹直柄削平刀具时承载能力远高于单纯摩擦夹持，粗加工开框、深槽铣削场景下刀具拔出风险显著降低。

　　安装边界方面，锥柄大端直径、法兰厚度、机械手槽位置尺寸需要严格对照机床主轴端面与刀库空间校核：刀柄装入主轴后，法兰端面与主轴端面保留规定间隙，拉钉拉紧后锥面大端略低于主轴端面，保证锥面优先接触；机械手拔刀行程要覆盖法兰槽到主轴端面的距离，刀库刀位间距需大于刀柄法兰最大直径，避免相邻刀柄在刀库中干涉。前端刀具悬伸长度根据加工深度调整，悬伸过长会降低系统刚性，建模装配时可把不同长度刀具装入刀柄，在三维环境中检查刀具与工件、夹具、工作台护罩的干涉情况，提前规避撞机。

　　实际产线应用中，这类刀柄覆盖模具钢开粗、铝合金型腔铣削、板材钻孔、箱体镗孔等多道工序。粗加工工况侧重夹持力与抗扭性能，选用侧壁锁紧配合大直径夹头；精加工工况侧重动平衡与同轴度，锥面与夹头内孔的同轴度公差控制在微米级，高速旋转时刀具径向跳动小，加工表面纹路均匀。日常维护中，锥面与主轴锥孔需定期擦拭无铁屑，拉钉螺纹按规定扭矩锁紧，夹头内壁保持清洁，这些结构细节在三维模型中都通过独立特征体现，方便装配指导与维修拆解演示。
