小型平面砂磨设备环形砂带张紧机构

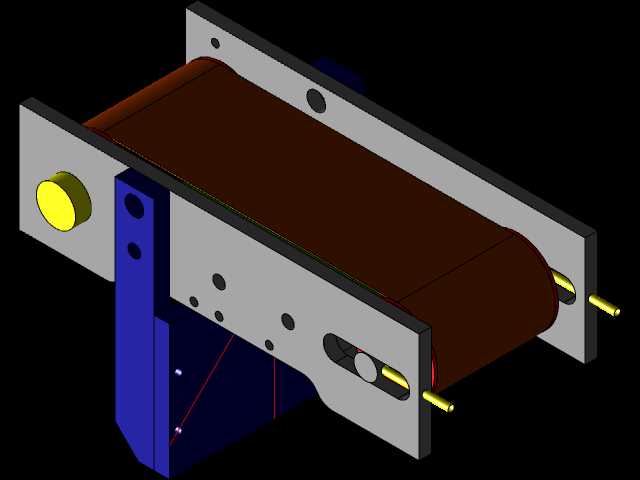

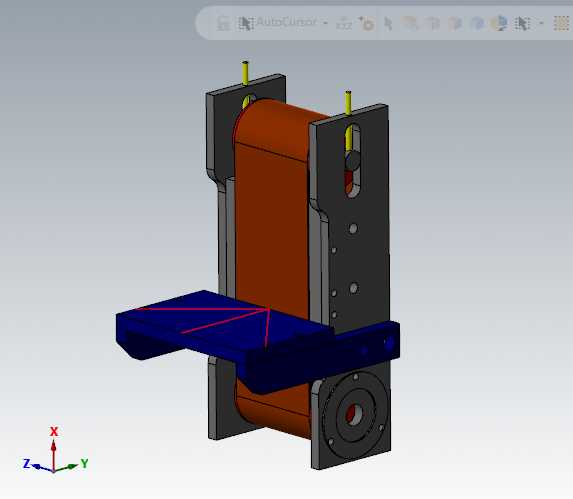

　　这套小型磨削执行单元面向小尺寸平面砂磨、边角去毛刺与轻量抛光工序搭建，整体采用环形宽砂带作为磨具载体，依靠两端辊轴的平行张紧维持砂带线速度稳定，在台式修磨工位、小型五金件后处理产线以及工装夹具配套打磨场景中都有明确使用价值。结构主体由两侧立式安装立板、主动辊、从动张紧辊、砂带防偏限位件以及底部蓝色安装支座组成，两侧立板承担全部辊系的定位支撑，板面上预留的多组圆孔与长圆槽分别对应辊轴固定、张紧行程调节和外围护罩安装点位，装配时可先将辊轴穿入立板预设孔位，再通过槽孔微调从动辊轴线平行度，避免砂带运行过程中出现跑偏、褶皱。

　　从实际磨削工况出发，宽幅环形砂带的有效工作面长度约533毫米、砂带工作宽度约75毫米，这个尺寸区间刚好适配小型手工具、冲压小件、3D打印金属后处理件的平面打磨需求，既不会因砂带过窄导致单次走刀覆盖面积不足，也不会因辊系跨距过大抬高整体机架刚性要求。主动辊一端伸出立板预留传动接口，可外接电机带轮或联轴器输入动力，辊面做滚花防滑处理，增大与砂带内侧的摩擦驱动力；从动辊配套张紧调节结构，松开侧部锁止件后可沿立板长槽平移辊轴位置，拉动砂带形成恒定预紧力，调整到位后锁紧紧固件即可保持张紧状态，日常更换磨损砂带时也只需反向松开张紧辊，快速套入新砂带后重新张紧，维护操作无需拆解整体机架。

　　底部蓝色支座为整个砂带机构提供安装基准，支座立面与两侧立板垂直锁固，底面预留设备台面连接孔位，可直接固定在台式磨床机架、自动化打磨工作站的移动滑台或者专用工装台面上，安装边界紧凑，不需要额外搭建复杂的支撑框架。立板上伸出的多根黄色定位销用于限位砂带侧向位置，同时可配套安装除尘护罩、工件靠尺等外围附件，当打磨金属工件产生磨屑时，可在销位上加装挡屑板，引导磨屑向预设排屑方向滑落，避免碎屑进入辊轴转动副造成卡滞。

　　设计过程中优先保证两根工作辊的轴线平行度公差，若两辊轴线出现夹角，砂带运行时会持续向一侧窜动，轻则磨偏工件表面，重则砂带边缘撕裂脱出，因此立板上的辊轴安装孔采用同轴加工工艺，两侧孔位一次装夹镗削完成，从加工源头消除装配错位。机架板材选用中等厚度结构钢，整体刚性足以承受常规磨削进给压力，打磨时工件轻压砂带工作面不会出现机架颤振，保障磨削表面纹路均匀。该机构没有冗余的复杂结构，所有功能点位都围绕砂带稳定运行设计，既可以作为独立台式砂磨设备的核心工作模块，也能嵌入自动化去毛刺产线作为末端打磨执行端，适配多品种小批量工件的柔性打磨需求。
