手动杠杆式铝制易拉罐压实压块装置

　　该装置面向小型废品回收点、社区垃圾分类站、机加工车间边角料暂存区以及家庭作坊式铝制品回收场景，核心用途是将空置铝制饮料罐、薄壁铝筒类废弃件通过手动机械力压制成扁平块状，大幅降低松散罐体占用的仓储与运输空间。整套结构无需外接动力源，依靠杠杆增力原理完成压合作业，在无供电、临时作业场地也可稳定使用。

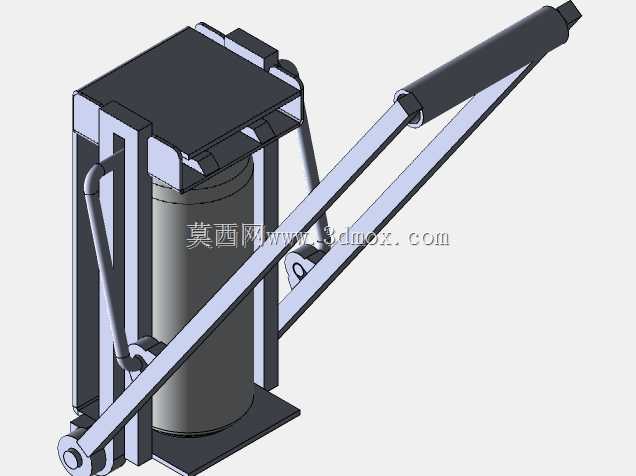

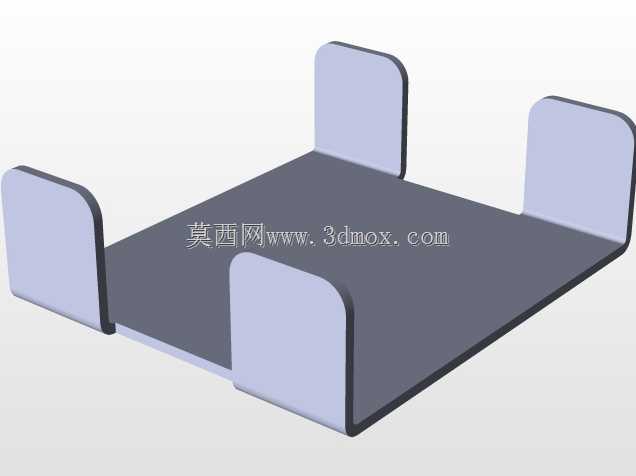

　　从实际作业流程看，操作人员先掀开顶部承压盖板，将待压实的空铝罐竖直放入中部圆筒形容腔内，容腔内径按常规饮料罐外形预留合理间隙，既保证罐体可顺畅放入，又限制受压过程中罐体向侧面鼓出变形。随后合上盖板，握持长操作手柄向下压动，手柄通过两组铰接连杆将人力放大后传递至竖向压头，压头沿机架两侧导向立柱直线下行，对容腔内铝罐施加轴向压力。薄壁铝罐屈服强度较低，在压头持续作用下迅速屈曲、叠缩，最终被压成厚度很小的扁平铝饼；手柄回程后，抬起盖板即可取出压实块，单次作业循环动作简单，对操作人员无专业技能要求。

　　结构设计上，底部采用整块平板式基座，基座上预留安装孔位，可直接通过螺栓固定在木质工作台、型钢支架或者水泥地面上，避免压合作业时机架发生倾覆或滑移。两侧立式支撑立柱采用槽型截面件拼焊或栓接成型，立柱内侧加工出导向面，约束压头的下行轨迹，防止偏载导致压头卡滞。中部圆筒容腔为主要受压容纳构件，筒壁厚度按铝罐压实过程中的侧向挤压力校核，长期反复受压不易出现鼓胀变形。长操作手柄选用空心管材制作，在保证抗弯刚度的前提下控制整机自重，手柄末端套设防滑握持段，操作人员施力时不易脱手。连杆铰接点全部采用销轴连接，销轴端部设置限位结构，作业过程中不会自行脱出，各转动副位置预留润滑间隙，长期使用后可通过注油方式减小铰接磨损。

　　外形布局方面，整机竖向高度适配成年人站立操作的施力高度，长手柄向机架侧上方伸出，操作时人员站在机架侧方即可获得足够的力臂长度；基座轮廓尺寸紧凑，单台设备占地不足一平方米，适合在回收站点靠墙布置。安装边界仅需保证手柄下压全程的摆动空间，机架后方与侧方预留少量维护距离即可，无需额外配置液压管路、电气线路或者气动接头。

　　针对现场使用的细节处理，压头与容腔内壁之间预留均匀配合间隙，下压过程中不会刮蹭筒壁，铝罐压缩后产生的少量残液可通过容腔底部预留的导流缝隙排出，避免积液在筒内锈蚀构件。机架所有外露棱边均做倒钝处理，操作人员投放罐体、取出压块时不会被锐边划伤。整套机构传动链短，故障点仅集中在几处铰接销轴位置，日常维护只需定期检查销轴紧固状态、在转动点涂抹润滑脂即可，维护成本极低。相较于电动液压压实设备，该手动装置没有电机、泵阀等易损动力部件，在低频次压实作业场景下性价比突出，既可以独立完成单罐压实，也可通过连续投放多罐的方式批量处理废弃铝罐，适配小规模回收作业的产能需求。建模过程中各零件的装配关系完整还原，连杆运动行程、压头极限下压位置、盖板开合角度均按照实际作业逻辑搭建，可直接用于手动压实设备的结构参考、教学演示以及小型回收工装的改型设计。
