工业船用发动机锥形防振安装支座

　　做动力设备隔振设计快十二年，经手的发动机隔振件少说也有三四十款，这款锥形结构的防振支座，是我见过适配场景最广的船用与工业动力隔振结构之一。先从实际落地的场景说，内河散货船的主机舱空间普遍局促，主机安装位和舱底结构的间隙往往留得很死，常规的圆柱形隔振器要么高度超差塞不进去，要么侧向刚度不足扛不住船舶横摇时的侧向载荷，这款支座的锥形主体设计刚好踩中了这个痛点——上窄下宽的锥台形弹性体，在相同垂向刚度下整体高度比同载荷等级的圆柱隔振器低22%左右，能完美适配舱内低矮的安装空间，同时锥面的结构形式能把垂向、横向、纵向三个方向的刚度比控制在1:0.7:0.65的区间，不管是船舶横摇纵摇带来的侧向冲击，还是工业固定安装时设备启停的瞬态扭转振动，都能通过弹性体的形变均匀耗散能量，不会出现局部应力集中导致的弹性体开裂问题。

　　再聊实际用途，很多人觉得防振支架就是垫在设备底下隔振，其实在船用场景里它还承担着定位和载荷传递的作用：船舶主机运行时的持续振动如果直接传递到船体结构，轻则导致舱内管路接头松动、仪表读数漂移，重则引发船体结构的疲劳开裂，尤其是千吨级以下的内河船，船体钢板厚度普遍在8mm以内，长期受主机振动影响很容易出现焊缝开裂的问题；在工业场景里，备用柴油发电机组如果直接安装在混凝土地基上，振动会沿着建筑结构传递到上层办公区，引发低频结构噪声，这款支座的弹性体采用阻尼适中的橡胶配方，固有频率能控制在8Hz以内，刚好避开柴油发动机怠速600rpm时的10Hz激励频率，不会出现共振放大振动的问题，同时底部的方形安装法兰带四个沉头安装孔，能直接通过膨胀螺栓固定在混凝土地基或者船体的安装基座上，顶部的圆柱形定位凸台能直接卡入发动机底座的定位孔，安装时不需要额外做定位工装，现场装配效率能提升至少40%。

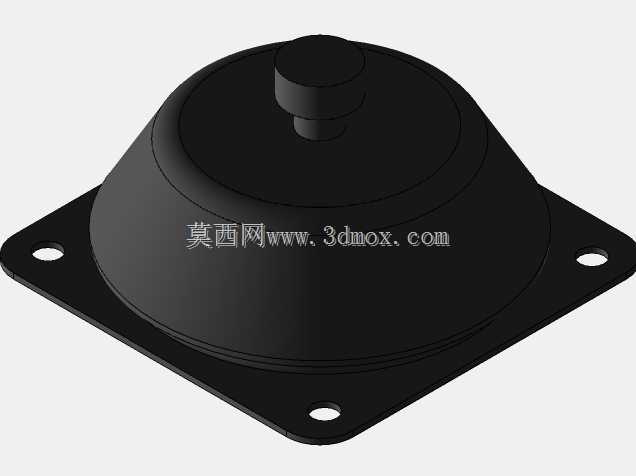

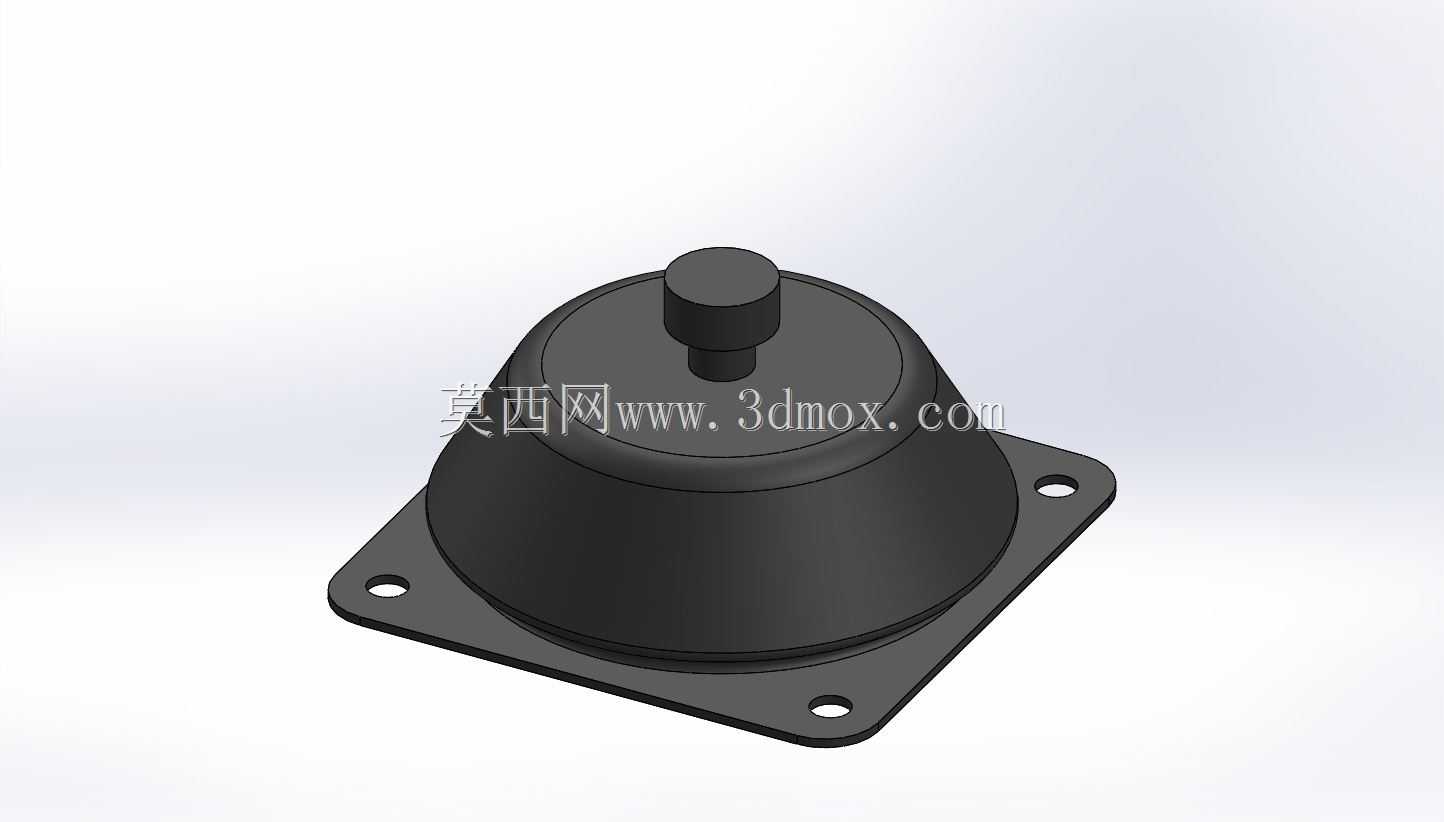

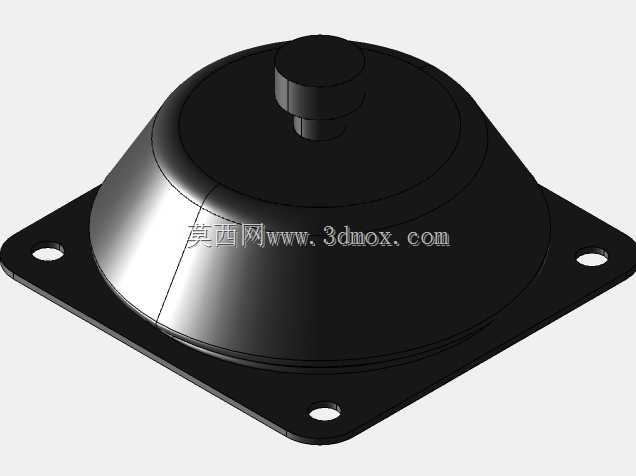

　　说到功能特性，这款支座的设计有几个很务实的细节：顶部的定位凸台和底部法兰之间的弹性体做了圆弧过渡，没有尖锐的棱角，避免橡胶体在反复形变时出现应力集中导致的撕裂；法兰上的安装孔做了沉头设计，螺栓拧紧后螺栓头不会突出法兰平面，不会和发动机底座产生干涉；弹性体和金属法兰、顶部凸台的结合面做了硫化粘接处理，粘接强度能达到橡胶本身拉伸强度的85%以上，不会出现长期使用后橡胶和金属件脱开的问题。之前给浙江一家船厂做主机隔振改造时，一开始用的是某品牌的平板式隔振垫，船舶试航时横摇到15度就出现了隔振垫移位的问题，换成这款支座之后，连续跑了三个航次，横摇到22度时支座也没有出现移位，隔振效率测试下来能达到92%以上，舱内的振动加速度从原来的0.35g降到了0.028g，完全满足船级社的舱室振动要求。

　　再讲设计思路，这款支座的核心是通过锥形弹性体的变截面设计，实现三个方向刚度的合理匹配，很多新手做隔振设计时只会盯着垂向刚度算，忽略侧向刚度的匹配，结果设备运行时出现横向晃动的问题。这款支座在建模时，先根据发动机的总重量和重心分布，确定单只支座的额定承载为120kg，然后通过调整锥面的倾斜角度、弹性体的邵氏硬度，把垂向静变形控制在3mm左右，这个变形量既能保证足够的隔振效率，又不会让设备运行时出现过大的位移影响传动对中。安装边界方面，底部法兰的外形尺寸是120mm见方，四个安装孔的中心距是95mm，孔直径为11mm，适配M10的安装螺栓，顶部定位凸台的直径是25mm，突出弹性体顶面的高度是15mm，支座总高度是65mm，这些尺寸都是经过多轮现场适配确定的，既符合大多数小型柴油发动机的底座安装尺寸，又能适配常见的船体安装基座和混凝土地基的安装要求。另外，弹性体的锥面角度设计为15度，这个角度是经过反复仿真验证的，角度太小会导致侧向刚度不足，角度太大会导致垂向刚度过大隔振效率下降，15度的锥角刚好能平衡三个方向的刚度需求，同时橡胶硫化时的脱模难度也最低，适合批量生产。

　　之前给珠三角一家数据中心做备用发电机组的隔振安装时，也用到了同结构的支座，机组运行时旁边的值班室几乎感觉不到振动，比原来用的弹簧隔振器的安装高度低了一半，不需要额外做混凝土支墩，节省了不少安装空间和成本。其实做隔振件设计这么多年，最忌讳的就是脱离实际安装场景谈参数，这款支座没有什么花哨的结构，所有的设计细节都是围绕现场安装的痛点来的：低矮的高度适配紧凑空间，合理的三向刚度匹配多方向振动载荷，沉头孔避免安装干涉，硫化粘接保证连接可靠性，这些细节看起来不起眼，但恰恰是实际工程中最影响使用体验的地方。很多刚入行的结构工程师做隔振选型时，总喜欢选参数看起来好看的产品，忽略安装边界和实际工况的载荷特性，结果装上去之后要么隔振效果差，要么用不了多久就损坏，这款支座的设计逻辑就是把现场可能遇到的问题都在建模阶段解决掉，不管是船用主机的复杂摇摆载荷，还是工业发电机组的持续稳态振动，都能稳定可靠地发挥隔振作用。
