带连接轴端的弧齿锥齿传动构件

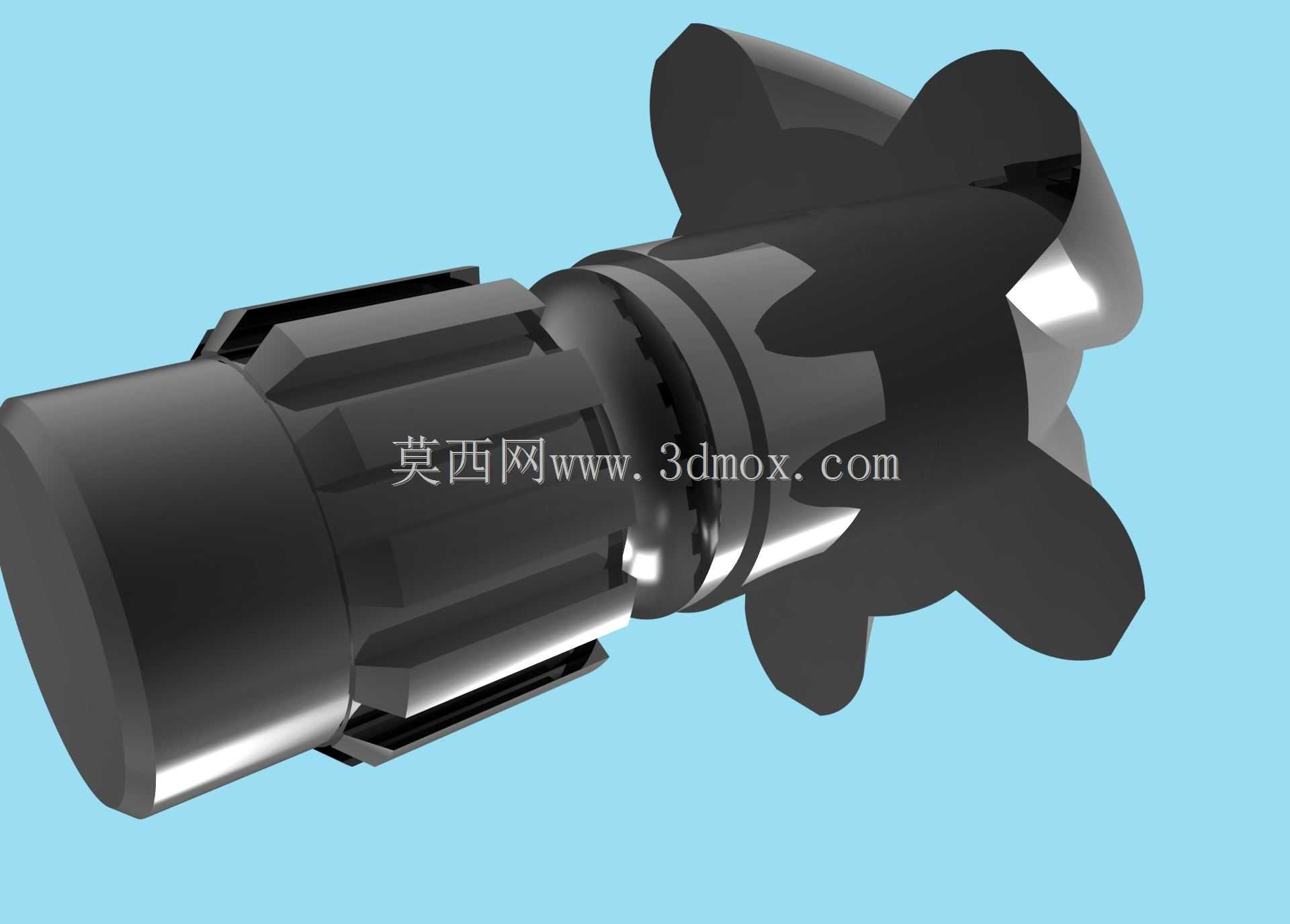

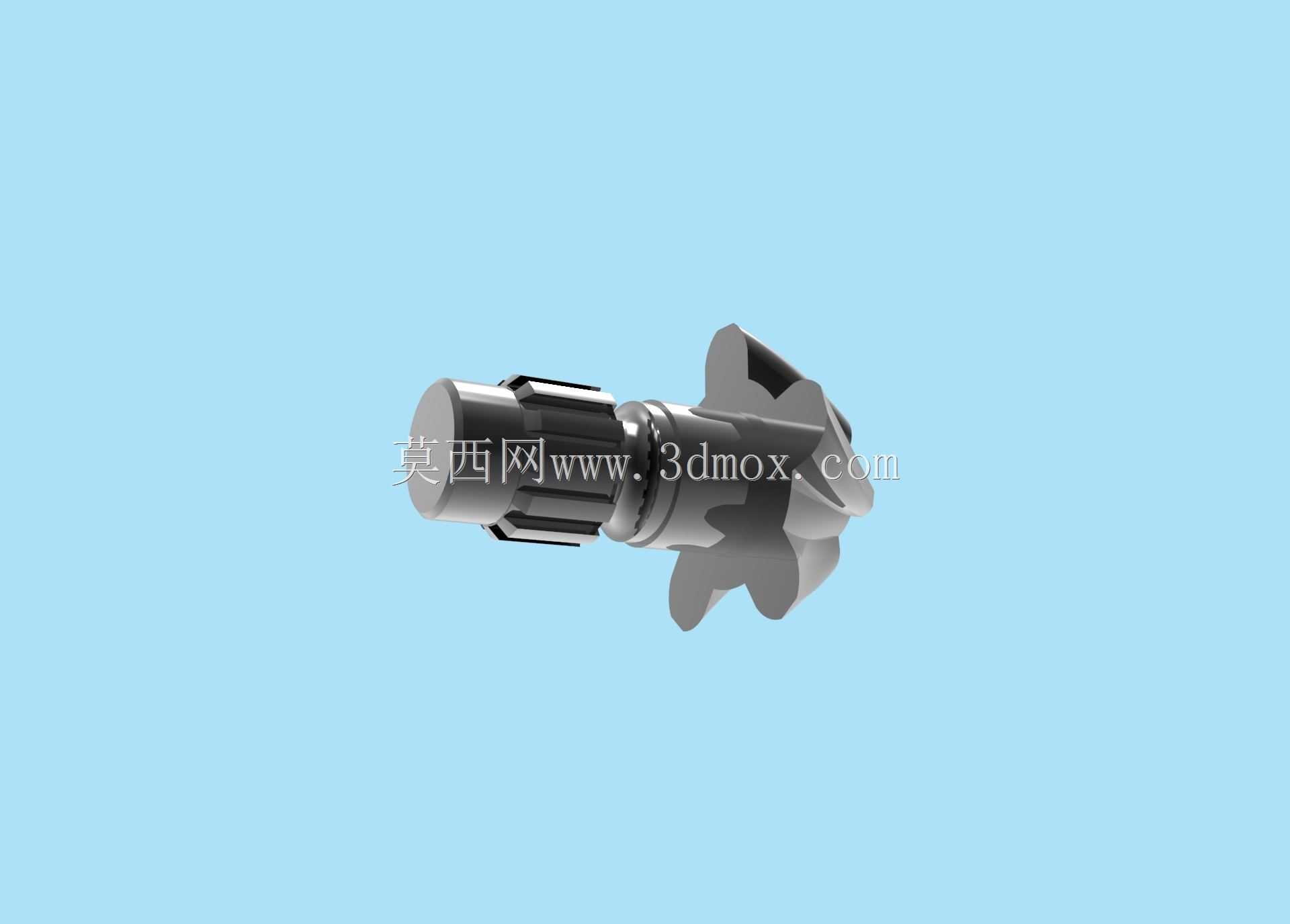

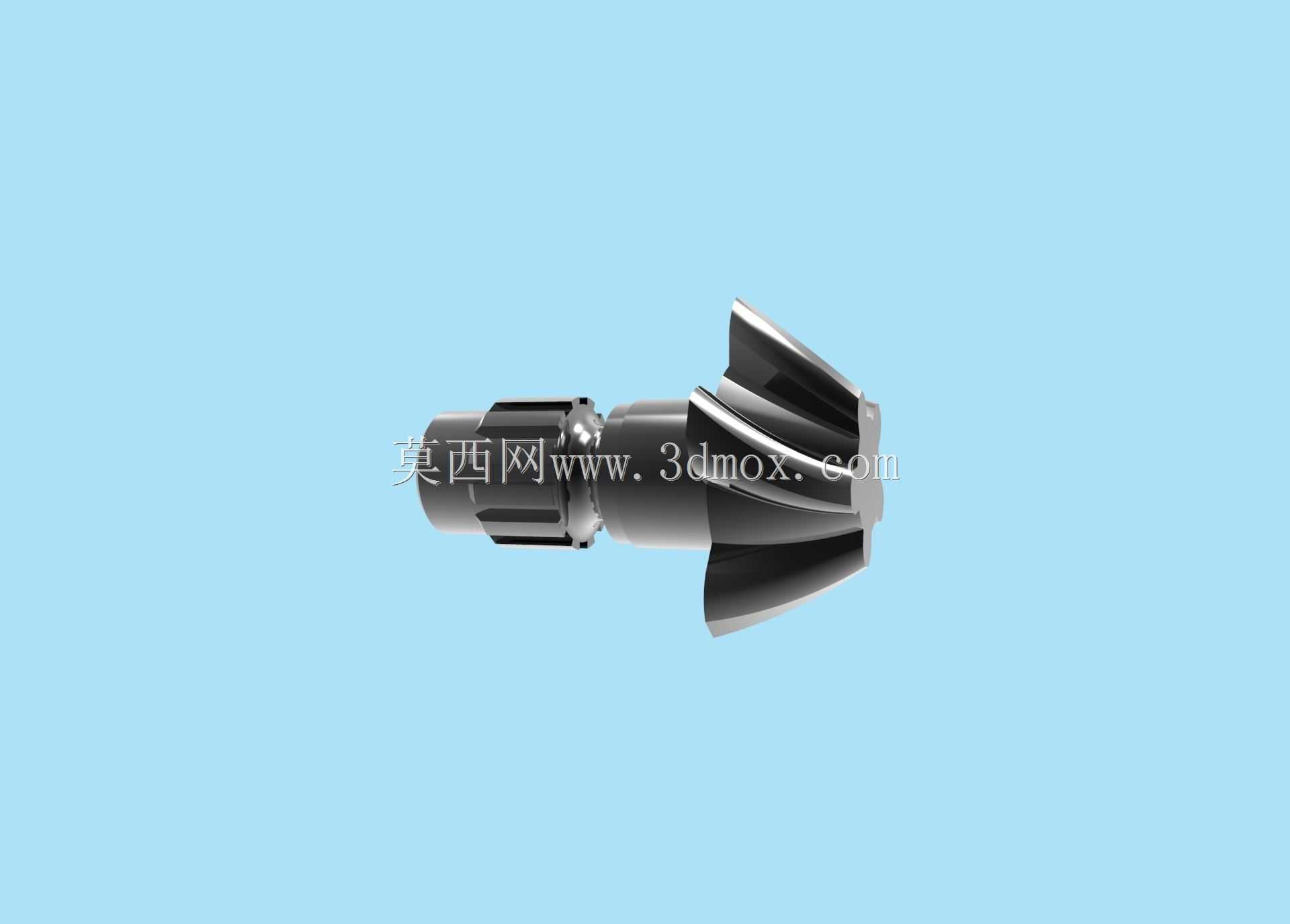

　　这款带集成连接轴端的弧齿斜锥齿轮，是相交轴动力传递场景里的核心执行构件，日常在小型动力机具、便携传动装置、精密进给机构里都能见到它的应用，区别于常规直齿锥齿轮，它的轮齿采用螺旋斜向排布设计，啮合过程中不会出现整齿突然进入或脱离啮合区的情况，传动冲击被大幅削弱，运行时的噪音控制表现更优，适合对传动平稳性有一定要求的中低转速动力传输工位。从结构设计逻辑来看，构件将锥齿工作段与后端的花键连接轴做了一体化整合，没有采用分体式装配结构，省去了齿坯与轴件过盈配合、键连接的装配工序，也避免了长期交变载荷下配合面松动、键槽剪切失效的风险，整体刚性更有保障。后端连接轴段加工有等距分布的环向卡槽与六角定位面，安装时六角面可配合工装完成周向防转定位，

　　环向卡槽用来嵌入轴用挡圈，实现轴向位置的限位固定，不需要额外加工轴肩或者加装定位套，能有效压缩整个传动副的轴向安装空间，适配结构紧凑的小型设备内腔布局。轮齿部分的齿向螺旋角经过匹配调校，啮合重叠系数比同模数直齿锥齿轮高出近三成，单位时间内参与啮合的齿对数更多，单齿承受的载荷被均匀分摊，同等模数下能传递更大的扭矩，也能减缓齿面的磨损速率，延长构件的实际使用寿命。齿面的轮廓精度按照通用传动级要求控制，齿形公差、齿向公差都匹配常规中载传动的使用需求，啮合侧隙预留了合理范围，既能补偿工作温度升高带来的热膨胀变形，也能容纳润滑脂存留空间，避免干摩擦导致的齿面拉伤。实际选型适配时，需要注意匹配对应模数、齿数、压力角、螺旋方向的配对锥齿轮，

　　安装时要严格保证两轴的相交角度偏差在允许范围内，同时调整好啮合接触斑点的位置，理想状态下接触斑点应分布在齿面中部偏小端区域，避免出现偏载导致的轮齿断齿、早期点蚀等失效问题。连接轴端的尺寸设计兼容常规小型传动的安装孔径，六角定位面的对边尺寸符合通用工装的夹持标准，现场装配不需要定制专用工具，普通轴用卡簧钳、扳手就能完成安装固定，后期维护更换的便捷性较高。这类集成式斜锥齿轮常应用在手持动力工具的转角传动部位、小型自动化设备的进给换向机构、轻工机械的动力输出端，相比分体式锥齿轮组件，它的装配累积误差更小，传动回差控制表现更好，在需要正反转频繁切换的传动工位上，能有效减少换向冲击带来的回程误差，提升传动的位置精度。建模过程中，

　　轮齿部分采用参数化生成逻辑，可根据不同的模数、齿数、螺旋角参数快速调整齿形，适配不同的传动比需求，连接轴段的卡槽、六角面特征都做了工程化的倒角处理，所有锐边都预留了装配导向斜角，避免安装时刮伤配合件的内壁，也能减少热处理环节的应力集中问题，降低构件淬火过程中出现开裂的概率。从安装边界来看，整个构件的最大径向尺寸集中在锥齿大端位置，安装时需要预留足够的径向空间避免齿顶与壳体发生干涉，轴向尺寸从锥齿顶端到轴端尾段的长度经过紧凑化设计，不会过多占用设备的内部布局空间，适配小型化设备的设计趋势。
