双轴齿轮减速传动机构

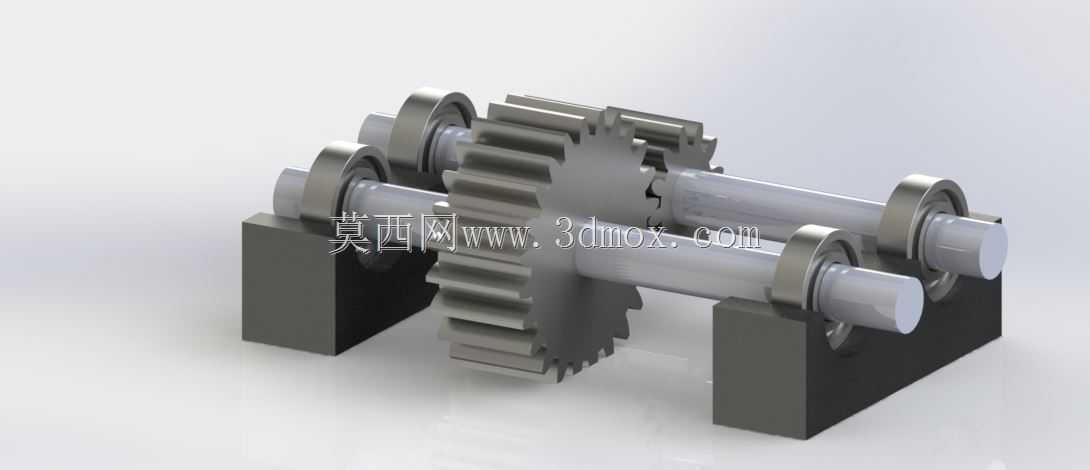

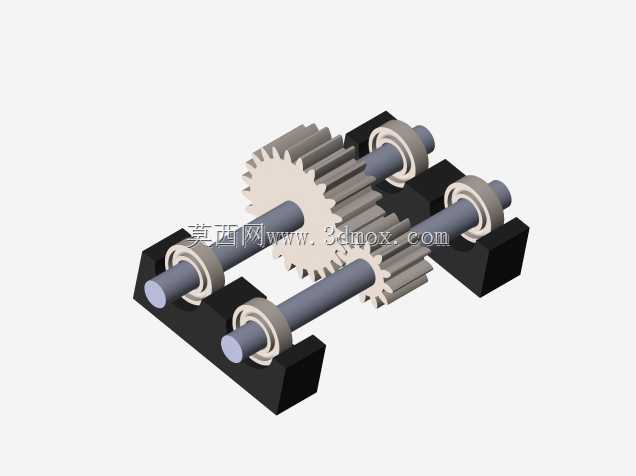

　　这套双轴齿轮减速传动机构在建模时优先围绕动力传递路径展开，两根平行传动轴通过啮合齿轮完成转速与扭矩的转换，轴端搭配轴承与立式支撑座，整体结构紧凑，可直接嵌入小型输送设备、实验台架或轻工机械的动力输入端。从实际装配逻辑来看，齿轮与轴之间采用周向限位配合，避免传动过程中出现相对打滑；轴承座承担径向载荷，同时约束轴系的轴向窜动，底部两块立式支座通过底面贴合安装面，预留的安装孔位可匹配常规螺栓固定，安装边界清晰，不需要额外复杂工装即可完成就位。设计过程中先确定中心距，再反推齿轮模数与齿宽，保证啮合侧隙处于合理区间，既避免运转卡滞，也能降低反向冲击带来的齿面磨损。轴的阶梯段分别对应齿轮定位、轴承内圈贴合以及轴端外接联轴器的位置，

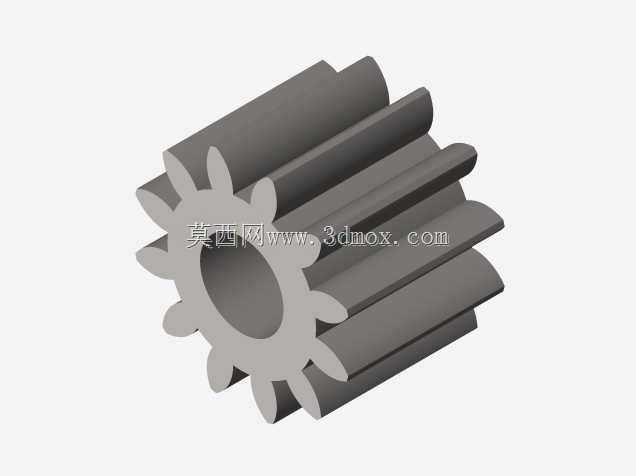

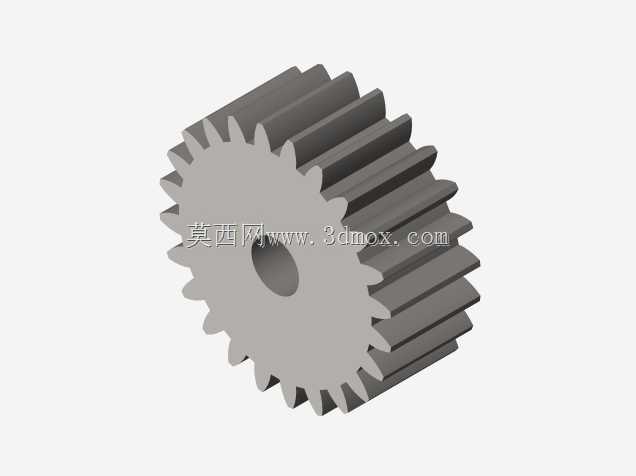

　　各段直径差形成轴向定位台阶，装配时零件可沿轴向依次推入，无需反复调整位置。在工况适配方面，这类平行轴减速结构适用于输入转速较高、输出端需要降低转速并放大扭矩的场景，比如小型物料推送装置、工位回转台或者教学演示台架，传动路线直观，维护时只需拆开支座侧端盖即可检查轴承与齿轮啮合状态。模型完整还原了齿形轮廓、轴肩过渡、轴承外圈与支座孔的配合关系，没有省略关键定位结构，工程师在参考时可以直接核对各零件的干涉情况：齿轮转动时齿顶与支座内壁留有安全间隙，轴伸出端长度足够连接外部负载，支座底面到轴中心的高度决定了整套机构的安装高度，在配套设备布局时只需预留对应竖向空间，同时在齿轮啮合侧留出少量检修空间即可。不同于封闭箱体式减速器，

　　这款开式传动结构把所有核心零件裸露呈现，更适合用来理解轴系支撑、齿轮啮合以及紧固件排布的基础逻辑，加工时齿轮可采用常规滚齿工艺，轴类零件通过车削与铣键槽完成，支座为块状铣削件，整体零件加工难度低，装配工序少，小批量试制时成本可控。运转过程中，两根轴的平行度由两个支座的同轴孔加工精度保证，建模时孔位采用同轴约束，实际生产中只要控制支座孔的镗削精度，就能让齿轮啮合接触面积达到设计要求，减少偏载造成的局部齿面磨损。
