乘用车轻量化方向盘骨架结构设计

　　在整车转向系统的开发流程里，方向盘骨架是直接承接驾驶员操控输入、同时关联被动安全与内饰包覆的核心承载件，这套骨架结构采用异形环形轮缘搭配双辐条连接的布局，完全围绕量产乘用车的装配边界展开设计。先从安装对接维度拆解，骨架中心的安装基座预留了中心定位通孔，周向分布多组安装柱与镂空定位槽，可直接与转向管柱上端的转向轴花键输出端配合，中心孔的同轴度公差需要控制在装配要求范围内，周边的卡扣柱用于固定安全气囊模块、多功能按键支架与喇叭接触弹片，基座平面的镂空槽一方面避让线束走线，另一方面为碰撞溃缩预留变形空间，安装面到轮缘握持平面的轴向落差经过适配，保证驾驶员握持时手腕处于自然放松的姿态，不会出现转向过程中手腕弯折的疲劳问题。

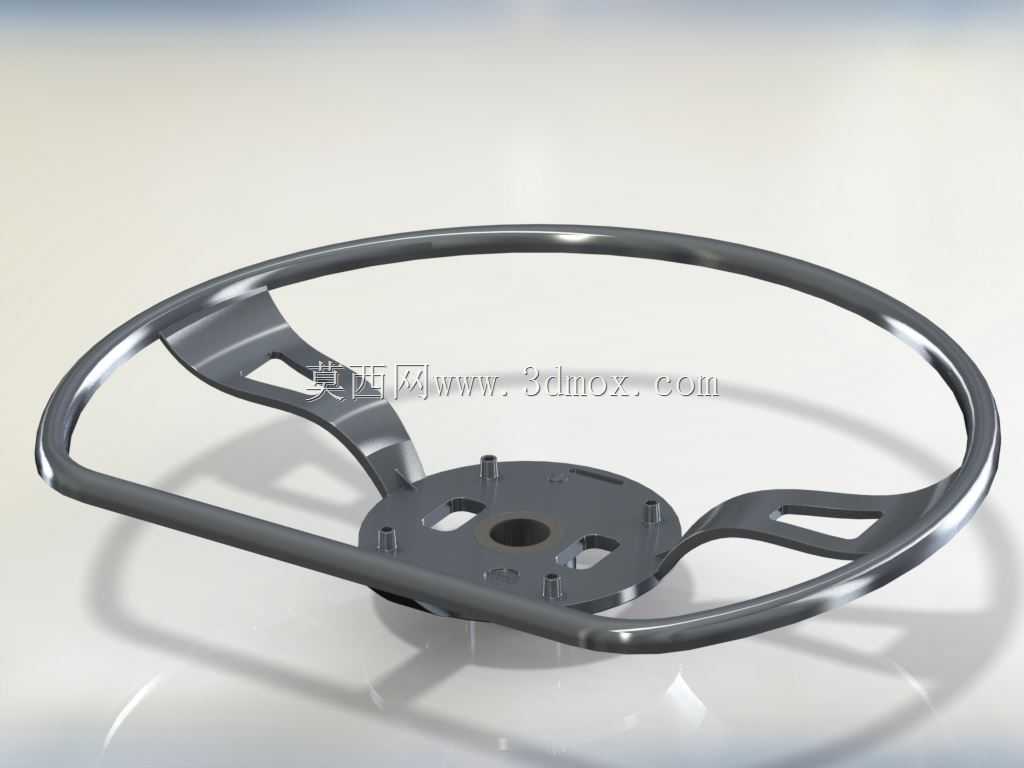

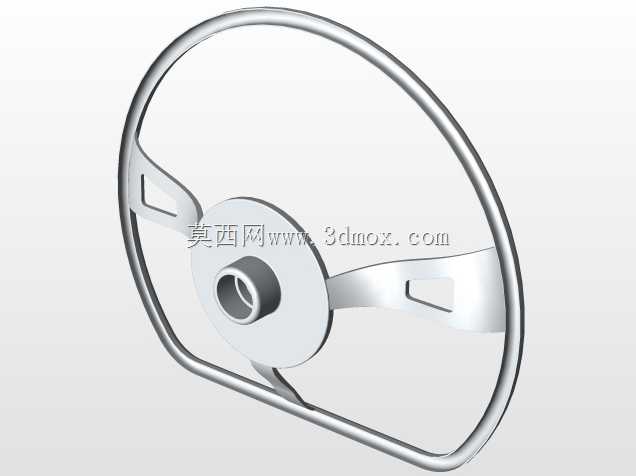

　　轮缘部分采用闭合类椭圆环形轮廓，并非正圆形结构，环体的截面粗细沿握持区域做差异化分布，三点、九点握持位置的环体截面做了贴合手掌弧度的过渡，轮缘表面预留的包覆层安装间隙，可以后续包覆发泡层与真皮面料，金属骨架本身的环形轮廓做了连续圆滑过渡，不存在尖锐转角，避免长期受力出现应力集中开裂。连接轮缘与中心基座的两根辐条采用大弧度流线型布局，辐条上开设了长条形镂空槽，这部分镂空并非单纯减重：在车辆发生正面碰撞、驾驶员头部或胸部撞击方向盘区域时，辐条可以按照预设的变形路径发生可控屈曲，吸收冲击能量，避免刚性骨架直接对人体造成硬冲击；同时镂空结构大幅降低了骨架整体自重，减少转向管柱的上端承载负荷，提升转向回正的响应灵敏度。实际装车场景中，

　　这类骨架适配普通家用乘用车、低速电动代步车的转向操控单元，日常行驶中驾驶员施加的转向扭矩通过轮缘传递到辐条，再汇聚到中心基座最终输出到转向轴，完成车辆转向动作；骨架需要承受频繁的交变扭转载荷，在极限打满方向、原地搓方向的工况下，环体与辐条的连接处不能出现塑性变形，环形轮缘的径向刚度经过匹配，既不会因为刚度过高导致路面颠簸直接震手，也不会因为刚度过低出现转向虚位、操控滞后的问题。设计过程中首先要锁定整车驾驶舱的布置边界：方向盘的外轮廓不能遮挡仪表盘的车速、转速读数，轮缘上沿与仪表罩的安全间隙、下沿与驾驶员腿部的膝部空间都要预留足够距离，避免驾驶员转动方向盘时磕碰腿部；辐条的布置角度避开安全气囊的起爆展开路径，

　　保证气囊点爆时可以正常弹出，不会被辐条遮挡偏移。骨架的各部位壁厚做了差异化分配，中心安装基座因为要承接转向轴的锁紧力与气囊模块的安装载荷，壁厚设置偏大，保证连接刚性；辐条从基座向轮缘延伸的过程中壁厚逐步减薄，引导碰撞时的变形顺序从辐条中段开始，而非中心基座直接断裂；轮缘环体的壁厚均匀一致，保证握持时各位置的手感刚度统一。表面处理层面金属骨架做了防锈钝化处理，杜绝长期使用过程中出现锈蚀污染外层包覆面料的问题，所有外露的棱边都做了倒圆处理，没有毛刺飞边，后续包覆工序中不会割伤发泡层与包覆面料。这套结构同时兼顾了操控刚性、轻量化、碰撞安全与装配兼容性，既可以作为燃油乘用车的转向操控承载件，也能适配新能源低速车型的转向系统改造，建模过程中完整还原了每一处安装孔位、卡扣柱、镂空槽与曲面过渡，结构工程师可以直接在此基础上叠加按键、包覆层、气囊模块做整车装配校验，也可以针对不同车型的轮缘尺寸、辐条造型做参数化调整，快速衍生出不同配置等级的方向盘方案，在转向系统实训教学、整车零部件结构拆解演示场景中，该模型也可以直观展示方向盘骨架的载荷传递路径与溃缩设计逻辑，帮助从业者理解操控件在安全与手感之间的平衡思路。
