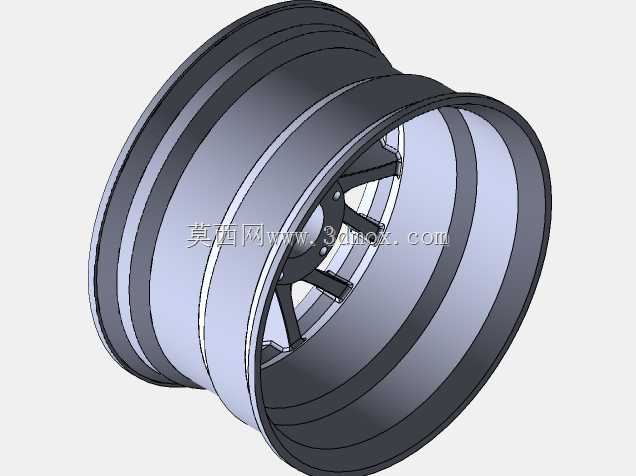

汽车轮毂轮辋结构三维设计模型

　　该轮辋模型的设计围绕乘用车行走系统的实际承载需求展开，建模过程中优先还原了轮辋与轮胎配合的密封槽结构，轮缘处的凸起弧度完全匹配民用真空轮胎的胎圈安装尺寸，能够保证轮胎充气后与轮辋贴合紧密，避免高速行驶过程中出现漏气、胎圈移位的问题。从安装边界来看，模型中部的辐条安装座预留了标准轮毂轴承的配合止口，PCD孔位的分布圆直径、中心孔的同轴度公差都按照常规家用乘用车的参数设定，可直接适配对应规格的转向节、制动盘安装位，不需要额外做结构修改就能完成整车行走部分的装配匹配。

　　在实际应用场景中，这类轮辋除了承担整车的垂直载荷之外，还要传递车辆加速、制动过程中的扭矩，同时承受转向时的横向侧向力，因此建模时特意还原了轮辋筒体的变厚度设计：靠近轮缘的位置厚度更大，用来抵御路面冲击带来的形变，中部筒体区域适当做了等强度减薄，在保证结构刚度满足要求的前提下，尽可能降低轮辋自身的簧下质量，提升车辆悬架的响应速度。轮辋内部的辐条连接位做了圆弧过渡处理，避免应力集中导致的疲劳开裂，这一细节完全参考了量产铸造轮辋的工艺要求，即使后续做有限元分析，也能得到贴近实际工况的应力分布结果。

　　从设计思路上看，模型没有做多余的装饰性结构，所有曲面都服务于功能需求：轮辋外侧的气门嘴安装孔预留了标准的安装凸台，能够匹配常规的橡胶气门嘴与金属胎压监测气门嘴，不需要二次打孔加工；轮辋内侧的平衡块粘贴位做了平面处理，方便轮胎装配后粘贴动平衡配重块，保证车轮高速旋转时的动平衡精度。很多新手建模时容易忽略轮辋的胎圈座角度，这个模型里严格按照行业通用的5度斜角设计，能够保证轮胎安装时顺利滑入定位，同时在轮胎充气过程中自动卡紧到位，不会出现安装卡滞的问题。

　　针对改装场景的适配需求，模型的轮辋宽度、偏距参数都预留了调整空间，结构工程师可以在这个基础模型上快速修改偏距数值，适配不同宽度的轮胎与不同ET值的改装需求，不需要从零开始重建筒体曲面。轮辋的轮缘高度符合安全标准，能够在轮胎亏气时临时支撑胎体，避免轮胎脱圈引发安全事故，这一结构细节在很多简化模型里经常被省略，但在实际工程设计中是必须满足的安全要求。整个模型的曲面连续性达到G2级别，导入有限元软件做网格划分时不会出现破面、尖角导致的网格畸变，也可以直接导入CAM软件做数控加工的刀路生成，适配原型件快速打样的需求。

　　在整车装配的匹配验证中，这个轮辋模型可以和制动卡钳、转向拉杆等周边部件做干涉检查，验证轮辋内部的X距、ET值是否满足卡钳安装空间要求，避免实车装配时出现轮辋蹭卡钳的问题。轮辋表面的安装平面平面度按照0.1mm的公差要求设计，能够保证车轮安装到轮毂轴头之后贴合紧密，不会出现高速行驶时车轮抖动的问题。螺栓孔的位置做了沉头处理，能够让轮毂螺栓的锥面与轮辋充分贴合，均匀传递锁紧力，避免螺栓松动引发的安全隐患。
