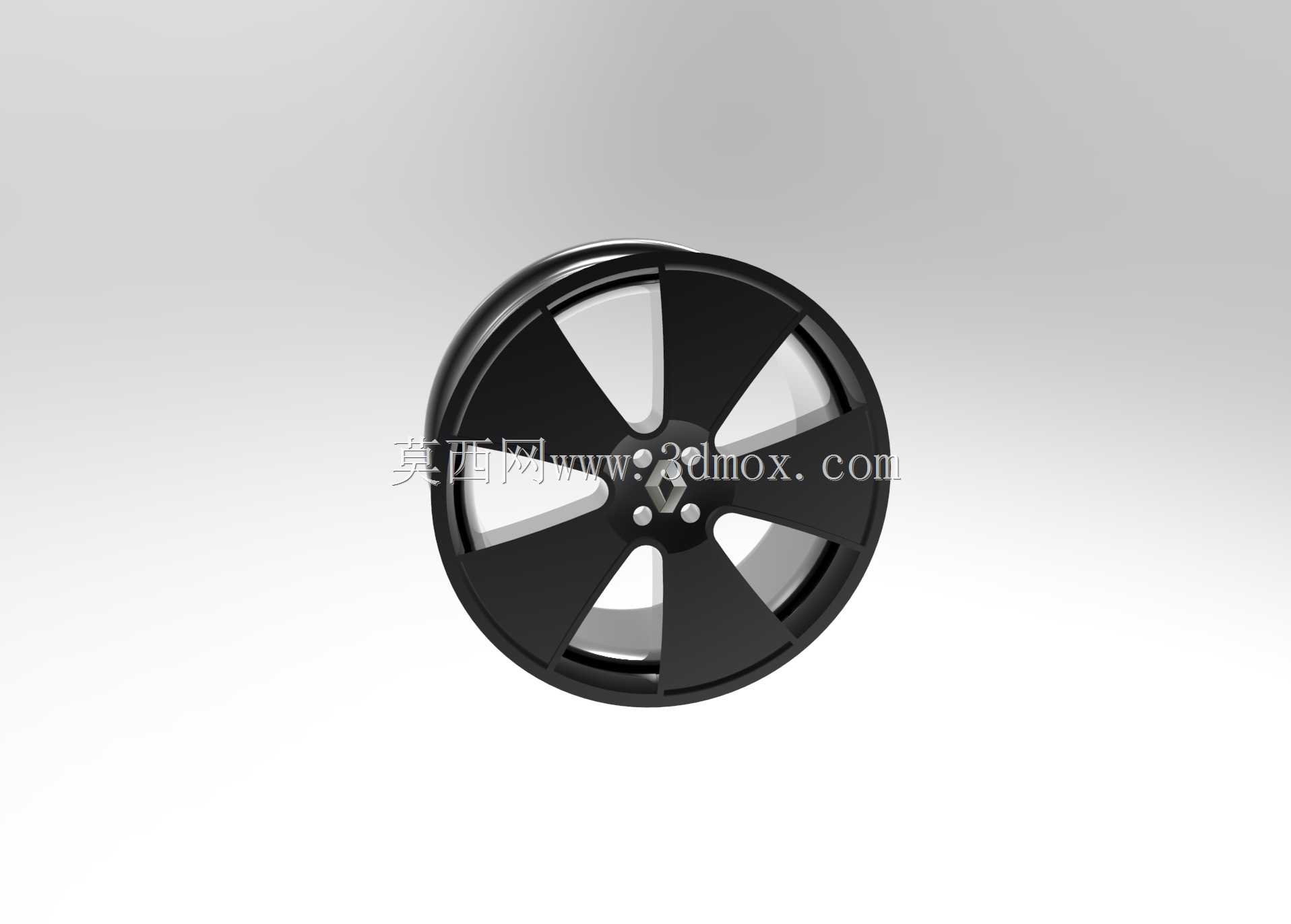

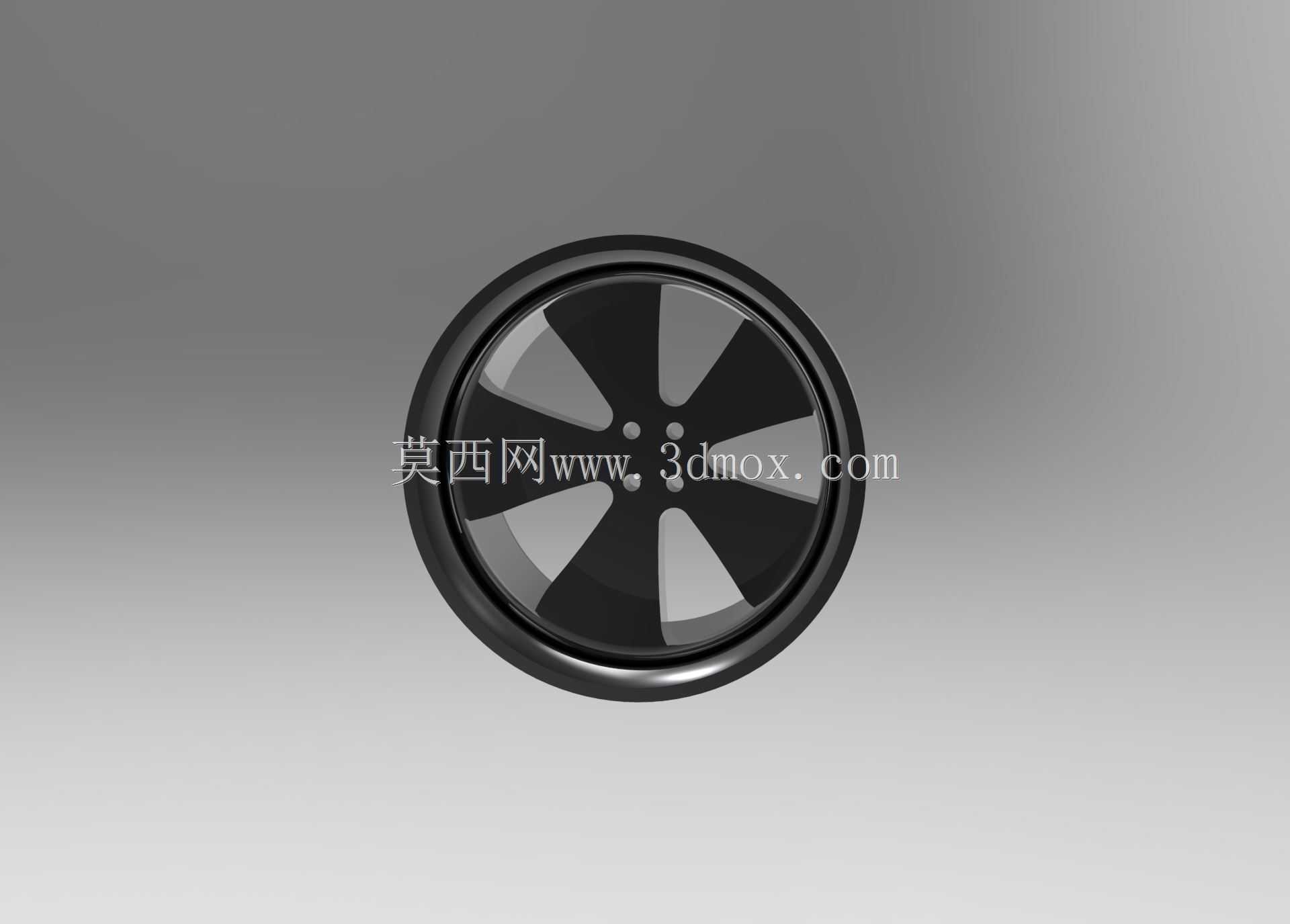

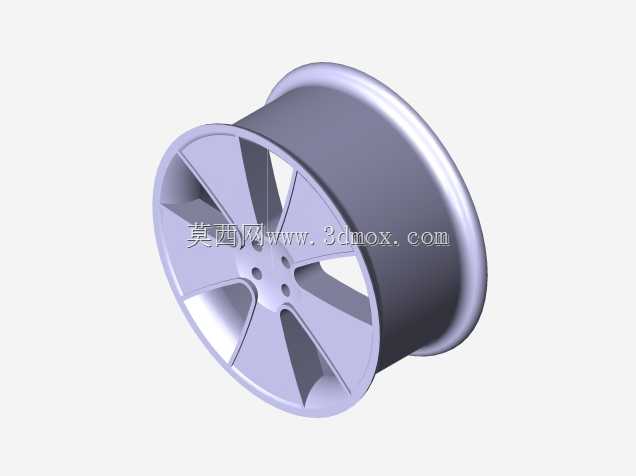

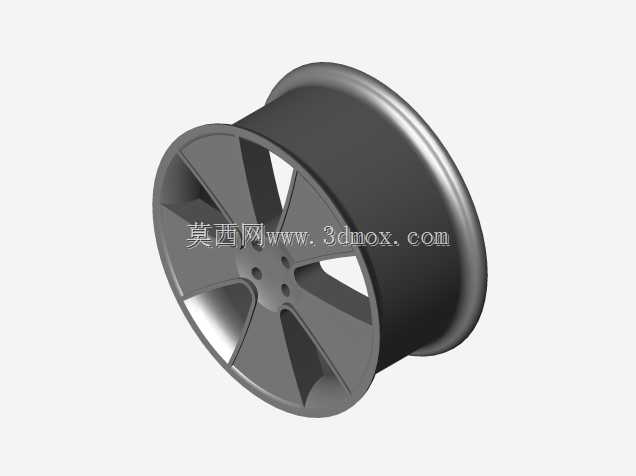

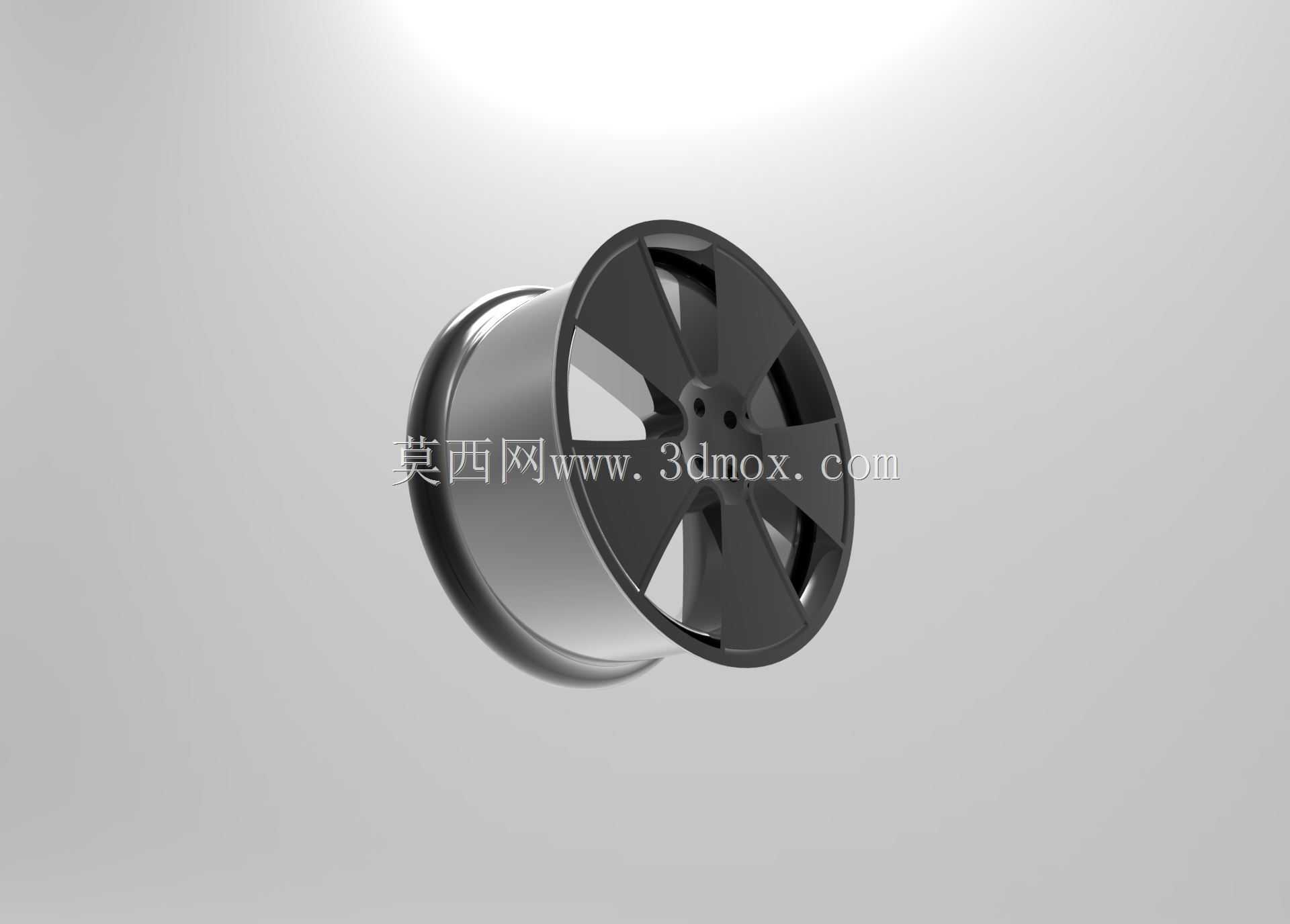

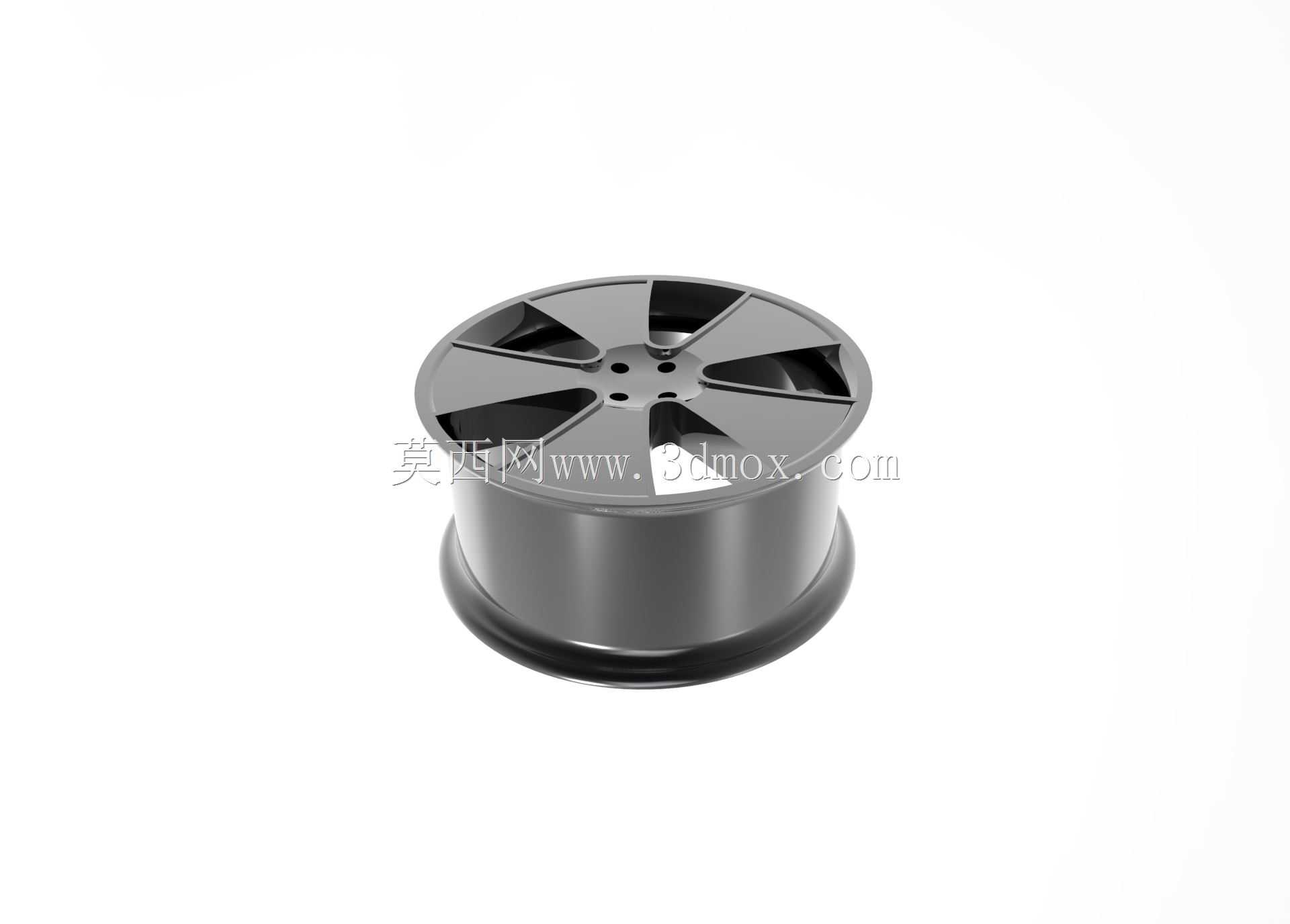

雷诺Clio IV车型R22规格黑色五辐轮辋

　　在乘用车辆的行走系统设计中，轮辋作为连接轮胎与车桥的核心承载部件，其结构合理性直接关系到整车行驶的安全性、操控稳定性与外观辨识度。本次涉及的轮辋适配雷诺Clio IV车型，采用R22尺寸规格，整体为亮黑涂装的五辐对称式结构，在民用改装与原厂配套场景中均有较高的适配性。从实际装车场景来看，该款轮辋主要面向小型掀背乘用车的行走系统升级或替换需求，日常城市通勤、城郊快速路行驶是其核心应用场景，五辐的结构设计在保证辐条强度的同时，能够为刹车系统留出足够的散热空间，避免连续制动后热量堆积导致的制动效能衰减问题。从功能特性层面分析，该轮辋的辐条采用等宽厚壁设计，每根辐条从中心安装座向轮缘平滑过渡，截面为渐变的梯形结构，

　　靠近轮毂中心的位置厚度更大，能够有效分散螺栓预紧力与行驶过程中传递的冲击载荷，轮缘位置采用加厚的卷边结构，可在轮胎发生小幅剐蹭路肩时保护轮辋本体不发生形变，同时避免轮胎胎侧被轮辋锐边割伤。中心安装区域设置了四个螺栓安装孔，孔位精度按照乘用车原厂配套公差设计，能够保证装车后轮辋的同轴度，避免高速行驶时出现方向盘抖动的问题，中心孔的尺寸与雷诺Clio IV车型的轴头尺寸完全匹配，无需额外加装变径圈即可完成安装，减少了装配环节的公差累积。设计思路上，这款轮辋没有采用复杂的多辐或者镂空结构，而是选择了经典的五辐布局，一方面是因为五辐结构的力学对称性更好，在承受垂直载荷、侧向离心力与制动扭矩时，各辐条的受力分布更均匀，

　　不会出现局部应力集中的问题，能够在同等重量下实现更高的结构强度；另一方面简洁的五辐造型在后期维护时更便于清理，刹车粉尘、路面污渍不容易在辐条缝隙中堆积，日常养护的成本更低。涂装方面采用整体亮黑处理，相比银色原厂轮辋更具运动感，同时黑色涂层的耐剐蹭性能更好，日常使用中细小的划痕不容易被观察到，能够长期保持外观的完整性。从安装边界来看，R22的尺寸规格意味着轮辋的名义直径为22英寸，在配套轮胎时需要选择对应内径的低扁平比轮胎，安装时需要注意轮辋偏距参数与原车翼子板、避震器的间隙匹配，避免转向或者避震压缩时轮胎与车身部件发生干涉。轮辋的中心安装面平整度要求较高，装配前需要清理轴头表面的锈迹与杂物，保证安装面完全贴合，

　　避免螺栓紧固后出现应力不均导致的轮辋变形。螺栓紧固时需要按照对角顺序分次拧紧，拧紧力矩符合乘用车车轮安装的规范要求，避免力矩过大导致螺栓断裂或者力矩不足导致行驶中轮辋松动。在实际建模过程中，这款轮辋的曲面过渡是重点难点，辐条与轮辋外圈、中心安装座的衔接位置需要做到G2连续，才能保证加工或者3D打印后的表面顺滑无棱线，螺栓孔的沉台深度需要严格匹配对应螺栓的球面尺寸，保证螺栓紧固时的接触面积符合设计要求，轮辋的气门嘴安装孔位置设置在两根辐条之间的轮缘位置，不会被辐条遮挡，便于后期充气与胎压监测模块的安装。对于三维建模从业者而言，这类轮辋模型的构建需要兼顾外观曲面的流畅性与内部安装结构的准确性，不能只做外观面的造型而忽略实际安装的尺寸边界，否则模型仅能用于渲染展示，无法用于后续的结构校核、改装适配或者加工生产环节。在做整车装配验证时，还需要将轮辋与刹车卡钳、转向节、翼子板等周边部件做干涉检查，确认全转向行程、全避震压缩行程下都有足够的安全间隙，才能保证设计的落地可行性。
