DIN1480标准叉形螺丝扣结构设计

　　在起重索具、链条张紧、钢结构拉接、舞台桁架固定、输电线路拉线紧固等场景中，叉形螺丝扣是承担张紧调节、长度微调、载荷传递的核心受力连接件，DIN1480作为德标花兰螺丝的通用执行标准，对叉形端的连接间隙、螺杆啮合长度、额定载荷下的变形量都有明确的工程约束，这类零件的三维建模不能只做外观复刻，必须把安装边界、受力路径、配合公差的细节还原到位，才能给后续的装配仿真、受力校核提供可靠的模型基础。

　　从实际使用场景来看，这类叉形螺丝扣两端的叉形接头直接通过销轴与吊耳、链条端接头、桁架耳板铰接，中间的螺杆段通过旋转调节整体长度，实现张紧力的调整，相比普通开式花兰，叉形端的连接不需要额外搭配卸扣，铰接点的转动自由度更适配有小幅摆动的张紧场景，比如港口码头的货物固定索具、户外广告牌的拉索固定、矿山设备的链条张紧结构，都大量使用该标准的螺丝扣，避免张紧后出现附加弯曲应力，导致螺杆提前疲劳断裂。

　　设计这类零件时，首先要明确两端叉口的开口尺寸与销轴孔的同轴度要求，叉口的内侧宽度要匹配对应规格的连接耳板厚度，预留0.5-1mm的装配间隙，避免安装时出现卡滞；销轴孔的位置要保证叉形端的受力中心与螺杆轴线完全重合，否则受拉时会产生偏心弯矩，大幅降低零件的额定承载能力。中间的螺杆段采用左右旋对称螺纹，旋转中部的螺套时两端接头同步向内收拢或向外伸出，实现长度调节，建模时要注意螺纹旋向的对应关系，不能出现同旋向导致无法调节的错误，同时要预留足够的啮合长度，当调节到最大伸出长度时，每端螺杆的螺纹啮合扣数不能少于5扣，防止受拉时螺纹脱扣失效。

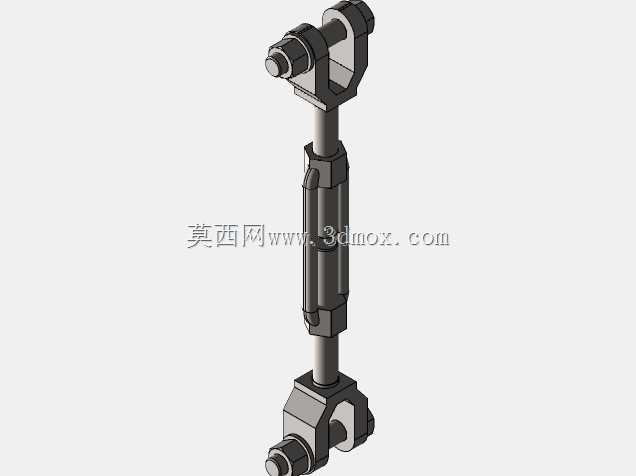

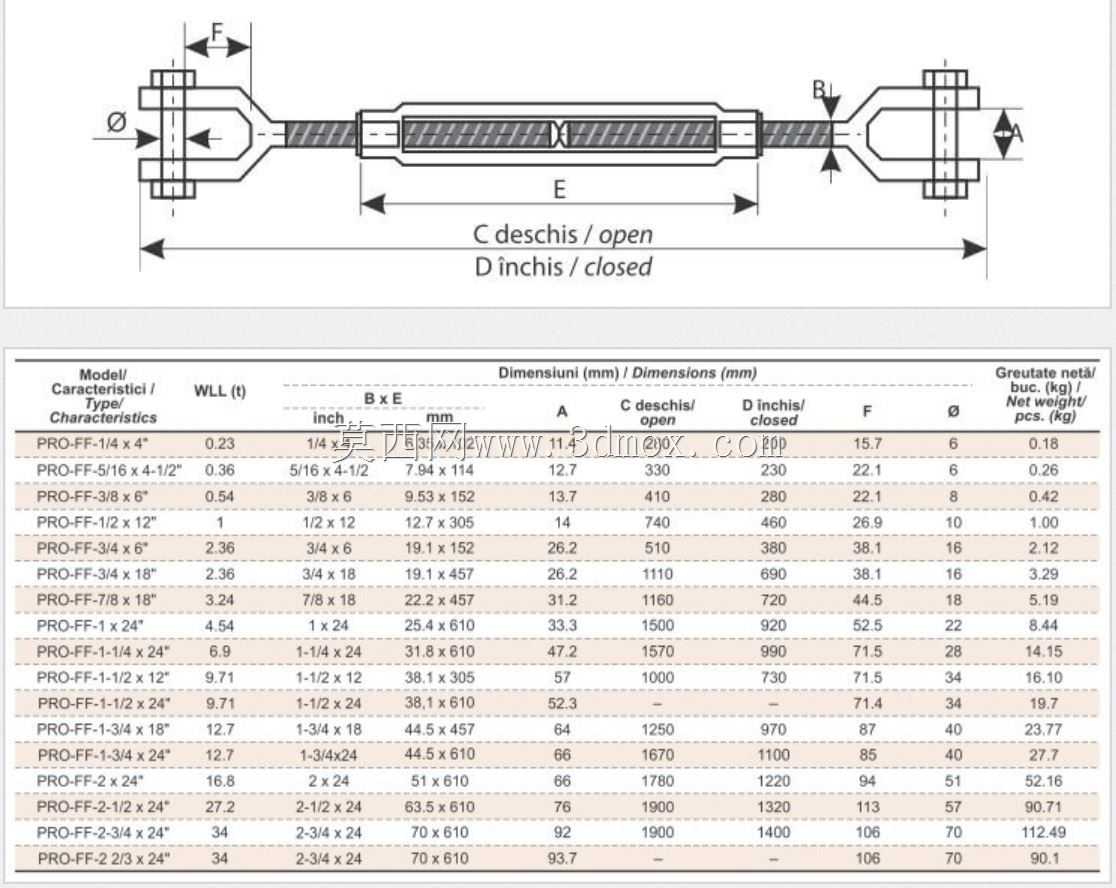

　　从外形尺寸与安装边界来看，不同载荷等级的螺丝扣对应不同的杆径、叉口宽度、销轴直径，建模时要严格对应标准中的尺寸链：闭合长度是零件收缩到最短时的两端销轴孔中心距，这个尺寸决定了张紧结构的最小安装空间；打开长度是零件伸长到最大安全位置时的中心距，决定了结构的最大调节行程；两端的R角是叉形端部的过渡圆角，这个位置是应力集中高发区，建模时不能直接做直角过渡，必须按照标准要求的圆角半径做圆滑过渡，避免应力集中导致叉臂开裂。螺杆端部与叉形接头的衔接位置要做退刀槽结构，保证螺纹加工时能完整切削到有效长度，同时退刀槽的直径不能小于螺杆小径，避免此处成为强度薄弱点。

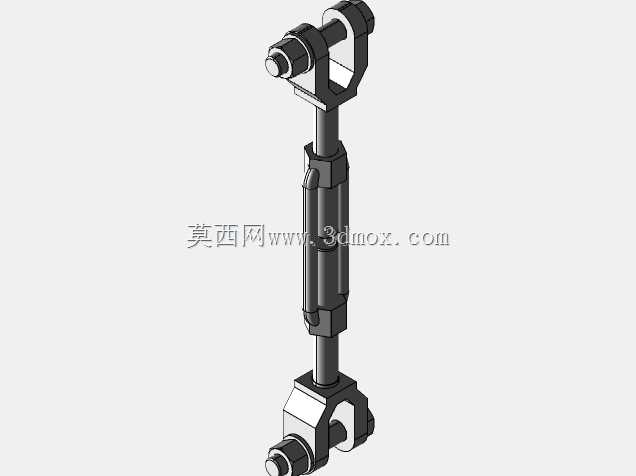

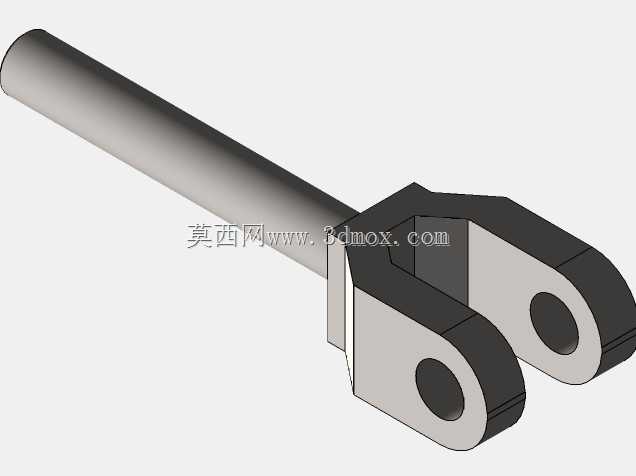

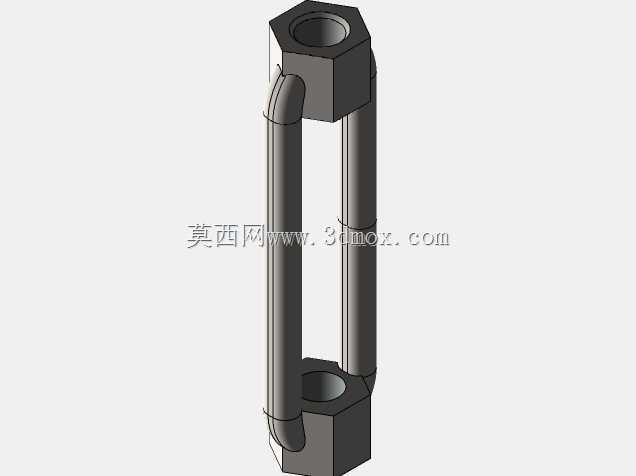

　　在三维建模的细节处理上，叉形端的两个叉臂要保证平行度，销轴孔要做铰孔精度的配合面标注，中部的调节螺套表面要做滚花或者扁位结构，方便现场施工时用扳手或者撬棍旋转调节，螺套的两端要做收口或者限位结构，防止调节时螺杆从螺套中完全旋出脱落。很多新手建模时容易忽略叉口底部的避让空间，实际装配时耳板插入叉口后，底部需要预留足够的间隙，避免耳板端部顶到叉根导致无法安装到位，同时销轴孔的端部要做倒角，方便销轴穿入装配。

　　从受力传递的路径来看，拉力从一端叉形接头传入，通过螺纹传递到中部螺套，再通过另一端螺纹传递到另一侧叉形接头，整个传力路径上的截面变化位置都要做圆滑过渡，比如螺杆与叉头衔接的轴肩位置，要做45度倒角或者R角过渡，减少截面突变带来的应力集中。不同规格的螺丝扣对应不同的额定工作载荷，建模时的尺寸比例要严格匹配标准要求，不能随意放大或者缩小局部尺寸，比如为了外观好看加粗螺套却缩小螺杆直径，会导致零件的实际承载能力与标注规格不符，给现场使用带来安全隐患。

　　在实际选型配套时，工程师会根据使用场景的最大工作拉力、需要的调节行程、连接耳板的厚度来选择对应规格的螺丝扣，三维模型的准确性直接影响到整体装配的干涉检查，比如在做桁架结构的装配仿真时，如果螺丝扣的闭合长度建模错误，会导致现场安装时出现最短长度大于安装间距，无法完成张紧的问题；如果打开长度建模错误，会导致调节行程不足，无法达到设计要求的张紧力。因此这类标准件的建模，核心是把所有与安装、受力、调节相关的尺寸精准还原，而不是只做一个形似的外观模型，要让模型能够直接用于装配校验、工程出图、受力仿真等实际设计环节，给结构设计人员提供可靠的标准件支撑。
