3.25吨螺旋销链式卸扣结构设计

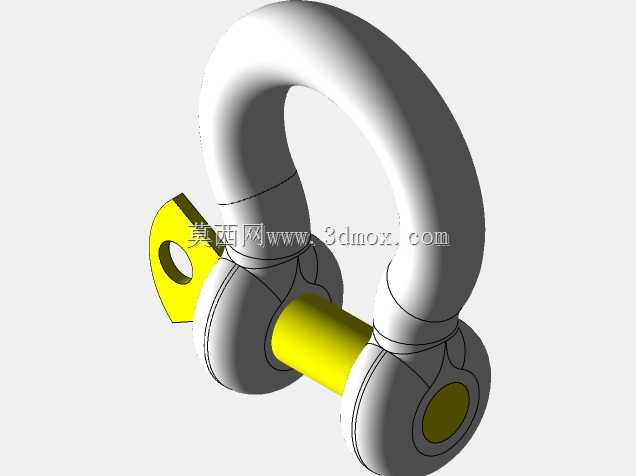

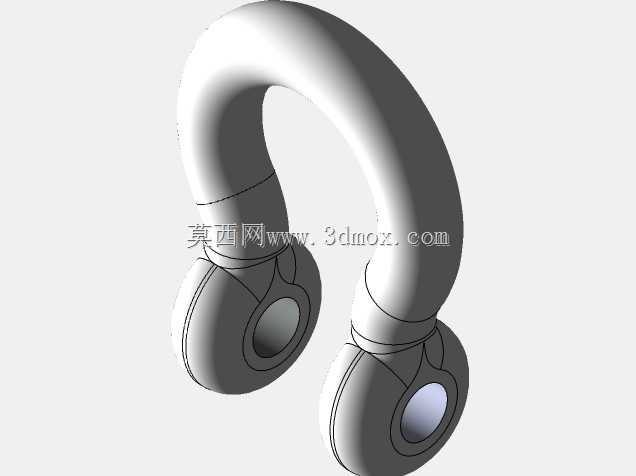

　　在起重吊装、物料转运、索具配套的工程场景里，卸扣是连接吊点、索链、被吊构件的核心受力连接件，这款额定载荷3.25吨的螺旋销链式卸扣，主要适配中小吨位的起重作业、链条索具组装、设备临时固定、货运绑扎等工况，是车间吊装、物流装卸、户外施工、船舶系固场景里的常用连接件。从结构设计逻辑来看，这款卸扣采用马蹄形弓体搭配螺旋销的结构，弓体部分采用对称的圆弧过渡设计，避免直角位置出现应力集中，在承受拉力载荷时，应力能顺着弓体的圆弧轮廓均匀分散到两个销孔端，不会在局部出现应力峰值导致结构失效。螺旋销的设计相比直插式带开口销的卸扣，拆装更便捷，不需要额外配套开口销等配件，销体端部带限位凸台，旋入到位后凸台贴合弓体外侧，

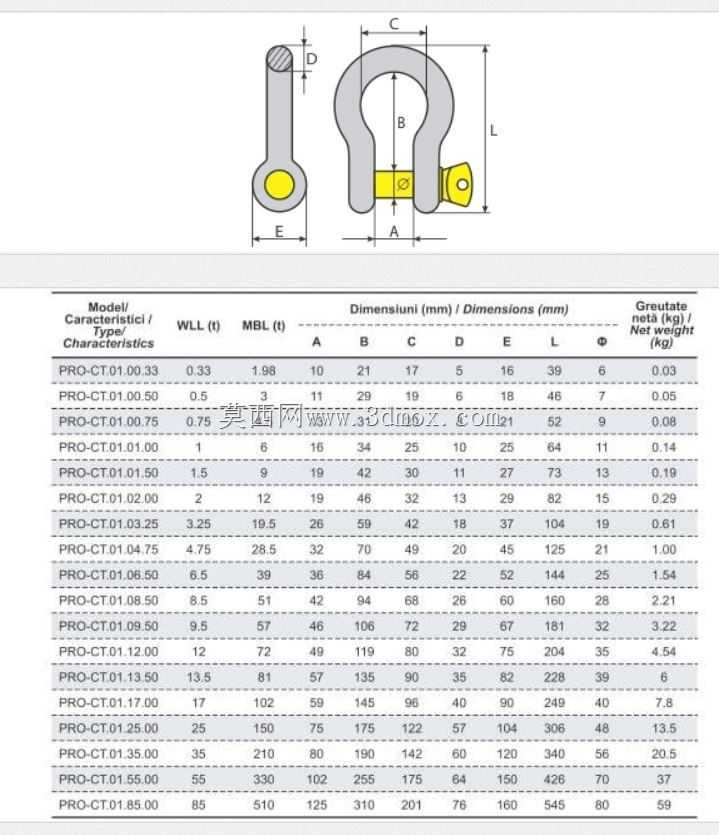

　　避免销体在受载过程中出现转动松脱，同时销体中部的光杆段与弓体两端的销孔采用间隙配合，既保证销体可以顺畅旋入，又能控制配合间隙避免受载时出现过大的窜动。从尺寸边界来看，这款卸扣的关键尺寸包含弓体内腔净宽、内腔净高、销体直径、弓体截面直径、整体长度、整体宽度等参数，这些尺寸直接决定了适配的连接件规格：弓体内腔宽度要能容纳配套的链条链环、吊环或者钢丝绳套的端部尺寸，避免连接件无法装入或者装入后出现卡滞磨损；销体直径要和配套链条的链环内孔尺寸匹配，保证连接后链环可以在销体上灵活转动，不会因为间隙过小出现别卡，也不会因为间隙过大导致受载时局部挤压应力过高。在实际选型使用时，首先要确认作业场景的额定载荷不超过卸扣的额定工作载荷，

　　同时要注意载荷的施加方向，这款卸扣设计为沿弓体对称轴线方向受拉，禁止横向斜拉或者偏心受载，偏心受载会导致弓体一侧受力过大，同时销体承受额外的弯曲载荷，大幅降低实际承载能力。设计过程中，弓体的截面尺寸经过受力校核，在额定载荷下，弓体的弯曲应力、剪切应力都控制在材料许用应力范围内，安全系数符合起重索具的相关规范要求，螺旋销的螺纹部分采用标准粗牙螺纹，螺纹旋合长度足够保证受载时螺纹不会出现滑牙失效，销体的端部设计有扳拧平面，可以用扳手或者撬棍辅助旋紧，保证作业时销体处于锁紧状态。在配套链条使用时，这款卸扣可以直接连接两个端部的链环，或者连接链条端部与吊点、吊钩，组装成成套的链条索具，相比焊接式的连接环，这种螺旋销卸扣可以灵活拆装，

　　根据作业需求随时调整索具的长度、连接形式，不需要切割或者焊接作业，在现场作业时灵活性更高。从安装适配的角度，需要注意安装时保证销体完全旋入到位，销端的凸台完全贴合弓体端面，避免螺纹未完全旋合导致受载时螺纹受力不均；同时要保证连接的索具、吊点的受力方向与卸扣的轴线一致，避免弓体承受侧向弯矩。日常使用中，这类卸扣需要定期检查弓体表面是否有裂纹、变形，销体的螺纹是否有损伤、滑牙，出现可见塑性变形或者表面裂纹时要及时报废更换，不能继续承载使用。这款卸扣的结构尺寸经过系列化匹配，对应同系列不同载荷等级的卸扣尺寸形成梯度，3.25吨的规格刚好覆盖日常车间内中小型工件吊装、货运车辆的货物绑扎、轻型设备的移位安装等常用工况，不会因为载荷冗余过大导致索具整体笨重，也不会因为载荷不足留下安全隐患。在三维建模过程中，这类零件需要重点还原弓体的圆弧过渡轮廓、销体的螺纹结构、销端的扳拧结构、各部分的配合尺寸，保证模型在虚拟装配、索具受力仿真、工程出图时可以直接使用，尺寸参数与实物一致，避免因为模型尺寸偏差导致后续装配干涉或者受力计算结果失真。
