2.5T级起重链条连接连杆结构设计

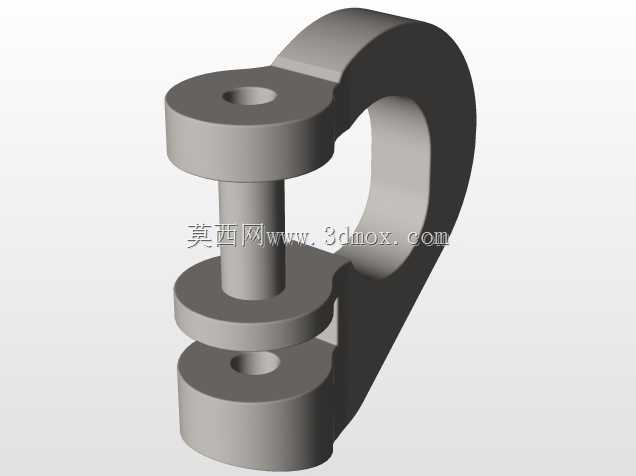

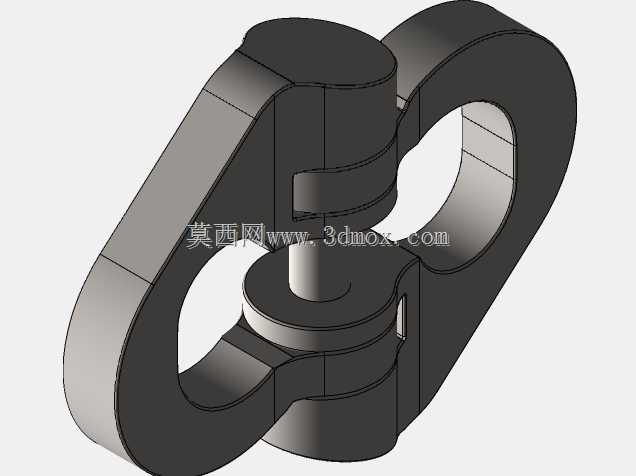

　　在起重吊装、物料输送链条系统的实际运维与装配场景里，这类适配2.5T载荷的链条连接连杆，是替代传统焊接链节、实现链条分段快速拼接与载荷传递的核心受力构件，常应用在车间起重吊具、轻型输送线链条张紧段、仓储吊装索具、小型起重设备的链条接驳位置，解决整根链条无法灵活调整长度、局部链节磨损后需整体更换的痛点。从结构设计逻辑来看，该连杆采用对称式双半环嵌套配合中心销轴的结构，两个半环的钩状端分别卡入对应链条的末端链环内腔，中心销轴贯穿两个半环的同轴装配孔，形成闭合的受力环路，销轴与半环孔采用间隙配合，既保证装配时可快速压入完成拼接，又能在受拉时让两个半环的贴合面均匀分担载荷，避免应力集中在销轴单一部件上。

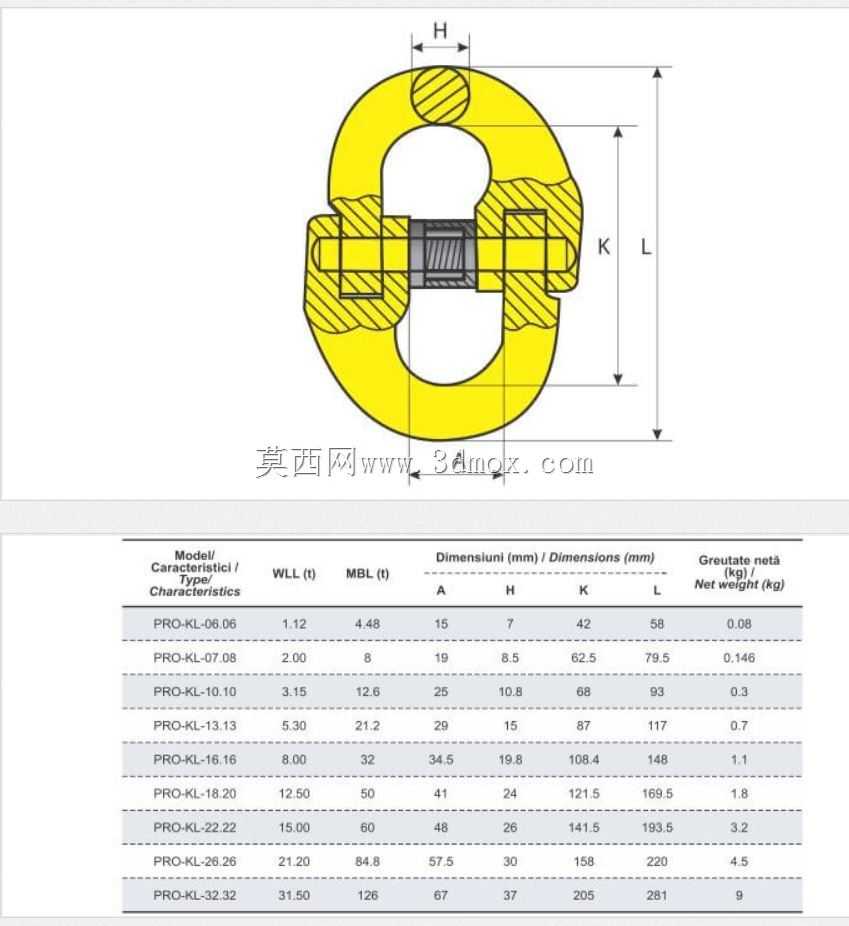

　　设计时首先要匹配对应规格链条的内节内宽、链环直径参数，半环的钩头厚度要略小于链条内节内宽，保证插入链环后不会出现卡滞，同时钩头的圆弧曲率要与链环的内侧圆弧完全贴合，受拉时载荷能沿圆弧面均匀传递，不会出现点接触导致的局部压溃。从安装边界来看，该连杆装配完成后的整体外轮廓宽度要与配套链条的最大外宽保持一致，避免在链条通过链轮、导轮时出现卡滞，销轴的两端采用墩边或者卡簧限位？不对，这个结构的销轴是压入后靠两个半环的台阶面限位，装配时不需要额外的紧固件，现场作业时用手锤就能完成压装，适合户外抢修、车间快速调整索具长度的场景。功能特性上，该连杆的额定载荷匹配2.5T级起重链条，破断载荷按照起重索具的安全规范设计为额定载荷的4倍以上，

　　半环的受力截面经过变截面优化，在销轴孔位置做了局部加厚，抵消开孔带来的截面削弱，钩头的过渡位置采用大圆角过渡，避免热处理时出现应力开裂，同时受拉时不会在圆角位置产生应力集中。实际选型时要注意，这类连杆不能用于有剧烈冲击载荷的作业场景，因为销轴与半环的配合是间隙配合，长期冲击载荷下可能出现销轴窜动的问题，更适合稳态起吊、匀速输送的工况。在三维建模过程中，要重点验证两个半环在开合角度下的装配干涉，半环张开到最大角度时要能顺利套入标准链环，闭合后两个半环的贴合面要完全贴合，不能留有缝隙，否则受拉时会出现偏载；销轴的长度要精确控制，压入后两端不能突出半环的外侧面，避免运行时剐蹭导轨或者护罩。另外，该连杆的外形采用对称设计，没有方向性，

　　现场装配时不需要区分正反，降低一线作业人员的装配难度，减少装反导致的安全隐患。从受力路径来看，当连杆受到轴向拉力时，拉力从一端半环的钩头传入，通过半环的弧形臂传递到销轴孔位置，再通过销轴传递到另一端半环，最后从另一端钩头传出，整个受力路径没有突变的截面，每个受力面都经过圆弧过渡，能有效降低疲劳应力，满足起重索具反复加载卸载的使用需求。在尺寸链校核上，要保证两个半环装配后，钩头的开口尺寸小于配套链环的线径，避免受拉时链环从钩头脱出，同时销轴的直径要与半环孔的长度匹配，保证剪切面的面积足够承受额定载荷下的剪力，不会出现销轴被剪断的失效情况。这类连接件相比传统的卸扣，结构更紧凑，重量更轻，安装后不会在链条上形成突出的 bulky 结构，更适合链条需要频繁通过链轮的输送场景，也不会因为突出部分勾挂到作业现场的线缆、工件等杂物，提升作业的安全性。
