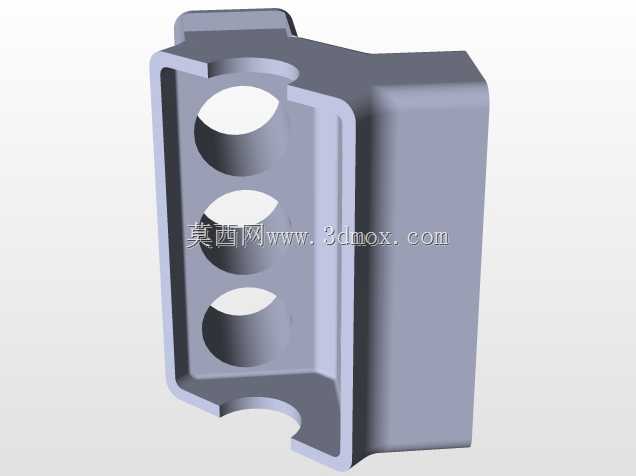

直列三缸发动机缸体侧围支撑结构

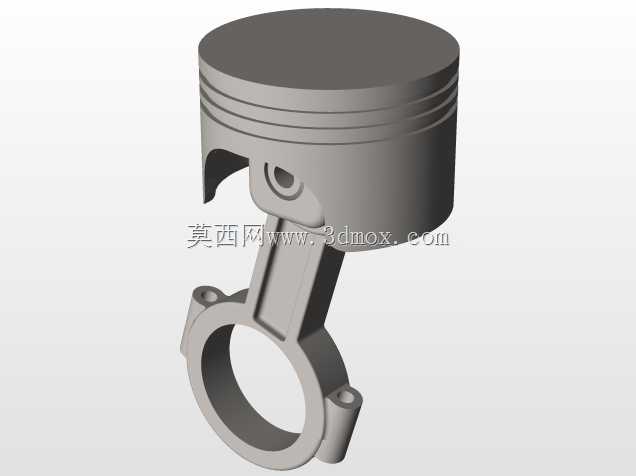

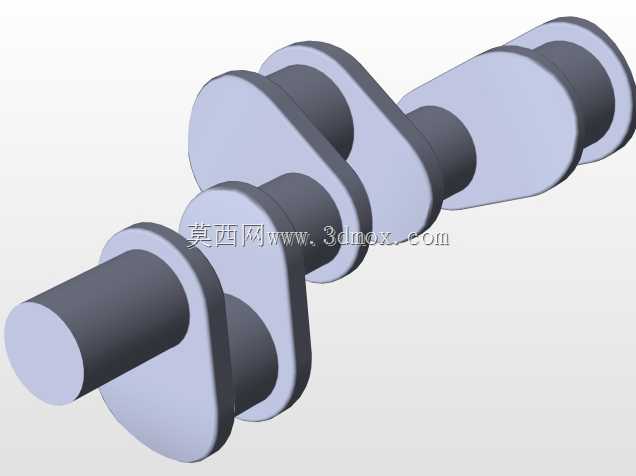

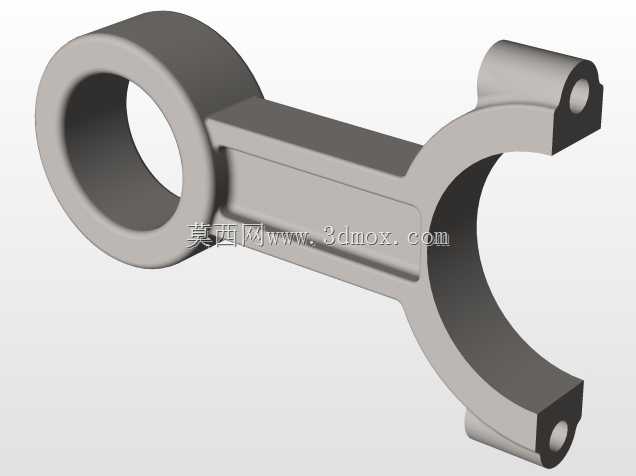

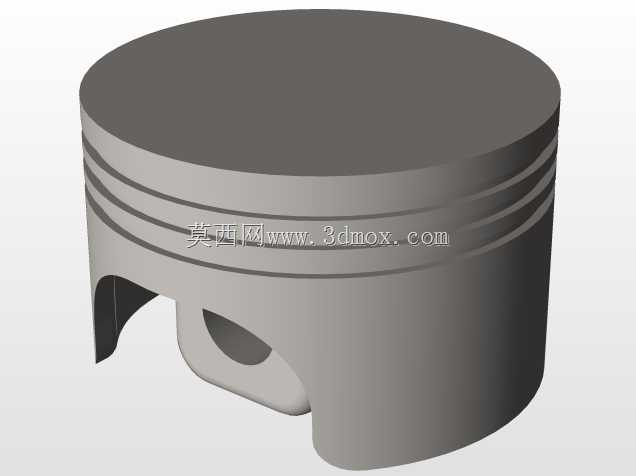

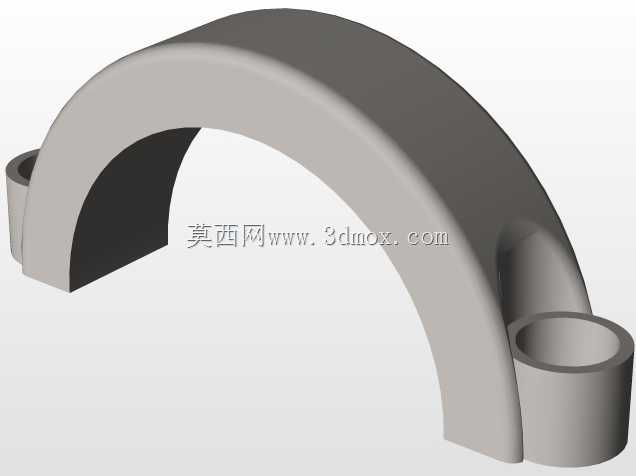

　　该结构属于内燃机动力单元的核心承载构件，日常应用场景覆盖小型通用动力设备、轻型代步动力单元、小型工程机械辅助动力模块等领域，主要承担缸套定位、曲轴侧部防护、整机安装基准承载的核心作用。从实际使用维度看，该构件作为发动机缸体的侧部集成结构，需要同时兼顾三个核心功能：一是为三个同轴排列的气缸套提供侧向定位支撑，保证缸套在活塞往复运动过程中不会出现径向偏移，避免活塞环偏磨导致的漏气、窜油问题；二是作为发动机侧部的受力骨架，承接曲轴运转过程中传递到缸壁的侧向冲击力，将燃烧做功产生的爆发压力均匀分散到整个缸体框架上，避免局部应力集中导致的缸体开裂；三是为发动机外围附件的安装提供定位基准，侧面的预留凸台结构可直接匹配机油管路、线束固定卡扣、侧盖密封面的安装需求，减少额外转接支架的使用，降低整机装配复杂度。

　　设计过程中首先围绕三缸机的点火顺序做功特性做了结构刚度匹配，三缸机本身存在一阶往复惯性力矩不平衡的问题，侧围结构的壁厚做了差异化设计：靠近缸孔受力集中区域的壁厚比外侧安装边厚2mm，在三个缸孔之间的连接筋位置做了圆弧过渡处理，避免应力在缸间位置堆积，同时在结构的上下两端预留了半圆型的定位缺口，上端缺口匹配缸盖的定位销安装，下端缺口匹配曲轴箱的密封止口，安装时可直接通过缺口实现快速对位，不需要额外做找正调整，能有效提升总装环节的装配效率。外形尺寸上，该结构整体为长方体框架式构型，三个缸孔的中心距严格按照通用小排量三缸机的缸心距规范设计，保证同系列不同排量机型的缸体侧围可以实现工装共用，降低生产线的夹具换型成本；外侧的安装边宽度统一设置为8mm，可匹配M6的标准安装螺栓，螺栓孔的位置度公差控制在0.1mm以内，保证侧盖安装后的密封平面度满足要求，不会出现机油渗漏的问题。

　　从建模逻辑上看，该结构优先采用了抽壳加筋的设计思路，在保证整体刚度满足120bar爆发压力承载要求的前提下，尽可能去除非受力区域的多余材料，相比实心侧围结构重量降低37%，符合小型动力单元轻量化的设计趋势；缸孔内壁的加工余量预留了1.5mm，可满足后续珩磨加工的精度要求，不需要额外镶套即可直接匹配成品缸套的压装需求；结构边缘所有的非安装面都做了R2的圆角处理，既可以消除铸造过程中的应力集中问题，也能避免装配过程中锐边划伤操作人员。在安装边界的考量上，该结构的后侧平面为整面加工基准面，平面度公差控制在0.05mm以内，可直接与缸体主体的侧安装面贴合，不需要额外加装密封垫片，通过涂覆密封胶即可实现密封要求，减少了整机的零件数量；上下两端的安装孔位与缸体主轴承座的孔位同轴，装配时螺栓可直接贯穿侧围连接到主轴承座上，将侧围的受力直接传递到整机刚度最高的主轴承座区域，进一步提升结构的抗振性能，避免发动机高转速运转时侧围出现共振异响。
