TV3-117直升机用涡轴发动机结构

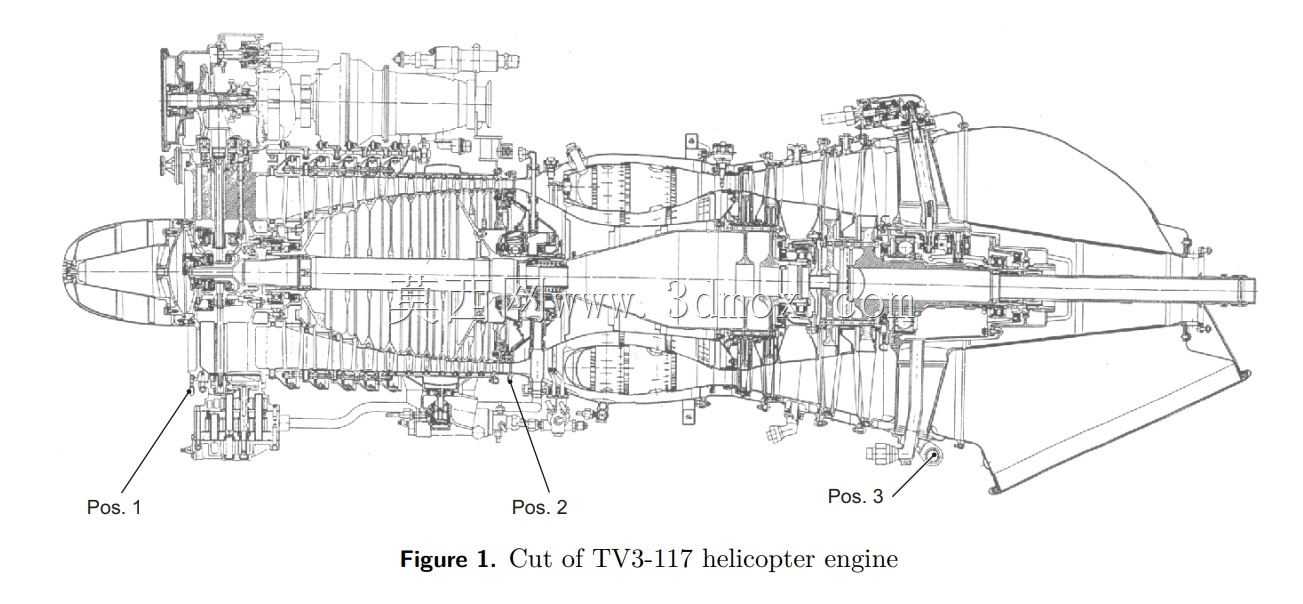

　　这款涡轴动力装置是中型直升机领域应用极广的核心动力单元，主要适配米-8、米-17系列等通用运输直升机，在高原投送、沙漠作业、通勤运输、应急救援等场景下承担全机动力输出职能，其输出功率可覆盖1600千瓦级的动力需求，能够满足直升机在6000米海拔高度下的悬停、爬升、巡航等全工况飞行要求。从结构设计逻辑来看，该动力单元采用12级轴流式压气机布局，前几级压气机叶片设置了亚音速进气导叶与可调进口导向结构，可在不同转速、不同进气工况下调整气流攻角，避免压气机喘振，拓宽稳定工作边界；靠近叶尖位置的叶型设计马赫数控制在0.8-0.92区间，兼顾了高转速下的气动效率与结构强度，叶尖圆弧半径设置为163毫米，可降低叶尖间隙泄漏损失，

　　提升压气机整体增压效率，整机总压比达到9.4，在同级别涡轴动力中处于成熟可靠的性能区间。后续各级压气机叶片数量按气动载荷逐级匹配，分别设置为37、43、59、67、73、81、89片，每一级的叶型扭角、弦长都经过流场仿真迭代，保证气流在压气机流道内逐级减速增压，避免局部气流分离造成的效率损失。针对沙漠、高尘等恶劣作业环境，该动力装置的进气道流道设计充分考虑了颗粒冲蚀防护，吸入气流中的0.01至2毫米粒径沙尘会在流道内的预旋作用下实现初步分离，减少沙尘对压气机叶片、涡轮叶片的冲蚀磨损，适配沙漠、戈壁等高尘作业区域的使用需求，降低外场维护频次。从安装边界来看，该动力单元采用底部支架式安装结构，

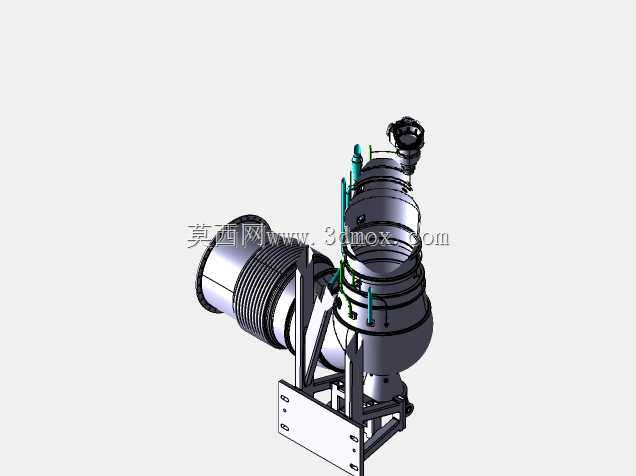

　　支架上预留的安装孔位可直接匹配直升机发动机舱的安装架，安装接口的位置度公差控制在机械加工常规精度范围内，可实现快速换装维护；整机外形采用弯管式排气布局，排气段与压气机段呈夹角布置，可适配直升机发动机舱的紧凑空间，避免排气流直接影响机身结构或尾桨工作区域。动力输出端采用逆时针转向设计（从后向前观察视角），输出轴的连接尺寸匹配直升机主减速器的输入接口，可直接将涡轮输出的轴功率传递至主减速器，驱动主旋翼与尾桨系统工作。建模过程中完整还原了压气机机匣、燃烧室段、涡轮段、排气段、安装支架、外部管路等全部结构细节，每一处管路的走向、支架的加强筋结构、机匣的连接法兰位置都与实物保持一致，可用于航空动力结构教学、直升机动力系统装配仿真、

　　维修培训场景的演示使用，也可为同级别涡轴动力的结构设计提供参考依据。在结构细节处理上，机匣外部的管路分别对应滑油输送、冷却介质传输、传感信号引线等功能，每一路管路的固定卡箍位置都按照实机布置还原，安装支架采用焊接式框架结构，支架上的减重孔、加强筋布局充分考虑了机载设备的轻量化要求与振动工况下的结构强度，可承受直升机飞行过程中的交变振动载荷，避免长期使用下的结构疲劳失效。
