溜冰鞋轮支架组件三维结构设计

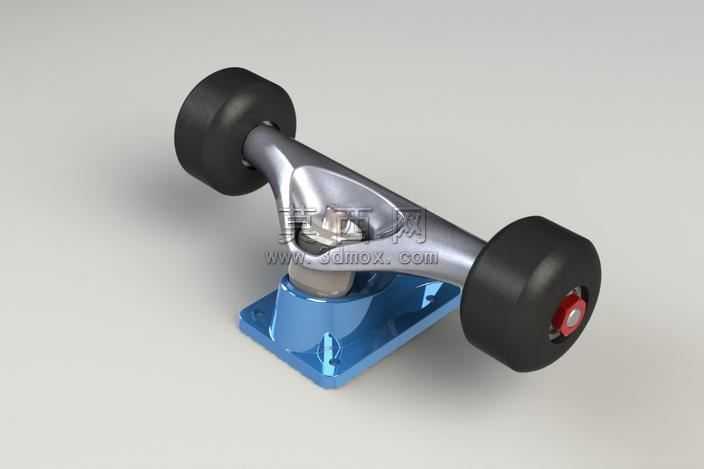

本作品为溜冰鞋轮组支架组件的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零件的特征建模，再通过配合约束完成整体装配。首先针对核心的金属支架主体，采用放样、抽壳、圆角过渡等特征命令构建流畅的曲面造型，还原压铸金属支架的流线型结构，支架中部的枢轴安装位、两端的轮轴固定孔均按照实际装配尺寸进行参数化绘制，保证孔位同轴度、安装面平面度符合工程装配要求，支架表面做了金属质感的材质处理，还原铝合金压铸后的哑光金属肌理，边缘的圆角过渡做了精细化处理，避免尖锐棱角，符合运动配件的安全设计要求。底部的蓝色安装底座采用凸台、拉伸、安装孔阵列等特征完成建模，底座的安装孔位按照标准鞋架安装间距设计，表面赋予亮面蓝色烤漆材质，还原金属底座喷塑后的光泽质感，底座与金属支架的连接枢轴部位单独建模，还原枢轴的转动配合结构，保证轮架转向功能的结构合理性。两端的滚轮部分采用旋转凸台命令构建轮体主体，轮体赋予黑色高耐磨聚氨酯材质，模拟轮滑鞋轮的弹性磨砂质感，轮心的轴承安装位、红色端盖均单独建模，端盖赋予亮面红色塑料材质，中心的固定螺丝细节也做了还原，保证轮组转动结构的完整性。渲染阶段采用工作室柔光环境，调整材质的反射、粗糙度参数，让金属支架的冷硬质感、聚氨酯滚轮的哑光弹性质感、蓝色底座的亮面烤漆质感形成清晰的材质区分，光影过渡自然，能够清晰展现各部件的结构衔接关系。整体建模过程严格遵循轮滑鞋轮架的实际结构逻辑，各零件间的配合间隙、转动结构均做了合理还原，既保证外观造型的流畅美观，也兼顾了结构的工程合理性，可用于运动配件的结构展示、设计参考等场景。
