行星齿轮机构DMU运动仿真教学演示案例

　　行星齿轮传动是机械传动领域应用极广的减速、变速结构形式，这套DMU运动仿真案例完整还原了典型NGW型行星轮系的运动逻辑，覆盖内齿圈、太阳轮、多个行星轮以及行星架的完整运动副约束关系，能够直观呈现不同固定约束条件下轮系的传动比变化、转速匹配特性，为结构设计阶段的传动方案验证提供可视化的参考依据。在实际工业场景中，这类行星轮系大量应用在风电增速箱、工程机械行走减速机、伺服精密传动平台、新能源汽车电驱减速单元等场景，不同工况下对轮系的负载分配、传动效率、回差控制都有差异化要求，通过DMU运动仿真提前验证运动逻辑，能够在设计阶段规避行星轮卡滞、齿面侧隙不合理、传动比匹配错误等常见问题，减少物理样机试制阶段的反复修改成本。

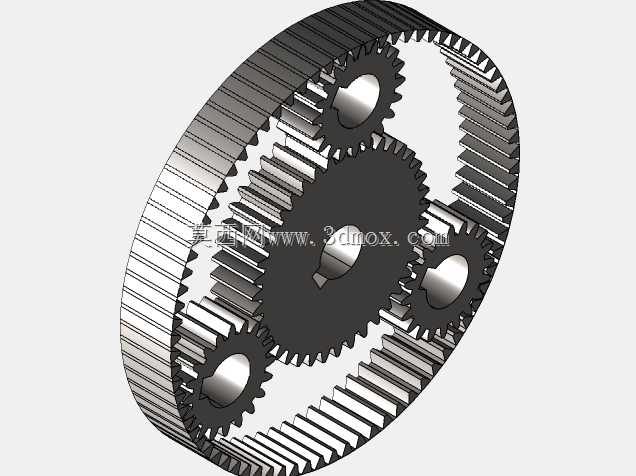

　　这套仿真案例的建模逻辑完全贴合实际工程设计流程，轮齿部分采用参数化建模思路生成，齿廓曲线符合渐开线圆柱齿轮的标准齿形参数，能够准确还原齿轮啮合过程中的齿面接触轨迹，仿真过程中可以清晰观察到多个行星轮同时与太阳轮、内齿圈啮合的运动状态，行星轮在绕自身轴线自转的同时，随行星架绕太阳轮轴线公转，整套运动约束完全匹配实际轮系的运动规律，没有出现过约束或者欠约束导致的运动失真问题。从安装边界来看，这套轮系的结构布局采用同轴输入输出设计，输入轴与太阳轮同轴连接，输出端可根据实际需求选择固定内齿圈由行星架输出、固定行星架由内齿圈输出、固定太阳轮由行星架输出三种主流传动方案，不同方案对应的传动比范围、承载能力、输出转速特性各有差异，

　　仿真过程中可以通过切换固定构件快速验证不同方案的运动效果，帮助设计人员快速匹配工况需求。在功能特性层面，行星轮系相比定轴轮系具备体积小、传动比大、承载能力强、运行平稳的优势，多行星轮对称布置的结构能够将输入载荷均匀分配到各个啮合齿面，单齿承受的载荷更低，同等传动比需求下整体结构尺寸可以比定轴轮系缩小三分之一以上，适合安装空间受限、大扭矩输出的传动场景。设计这类轮系时，首先需要根据目标传动比确定各轮的齿数匹配关系，满足行星轮均布安装的邻接条件、同心条件、传动比条件，避免出现行星轮安装干涉、齿顶碰撞的问题，仿真过程中可以直观验证齿数匹配是否合理，检查行星轮公转过程中是否会与相邻构件发生运动干涉。

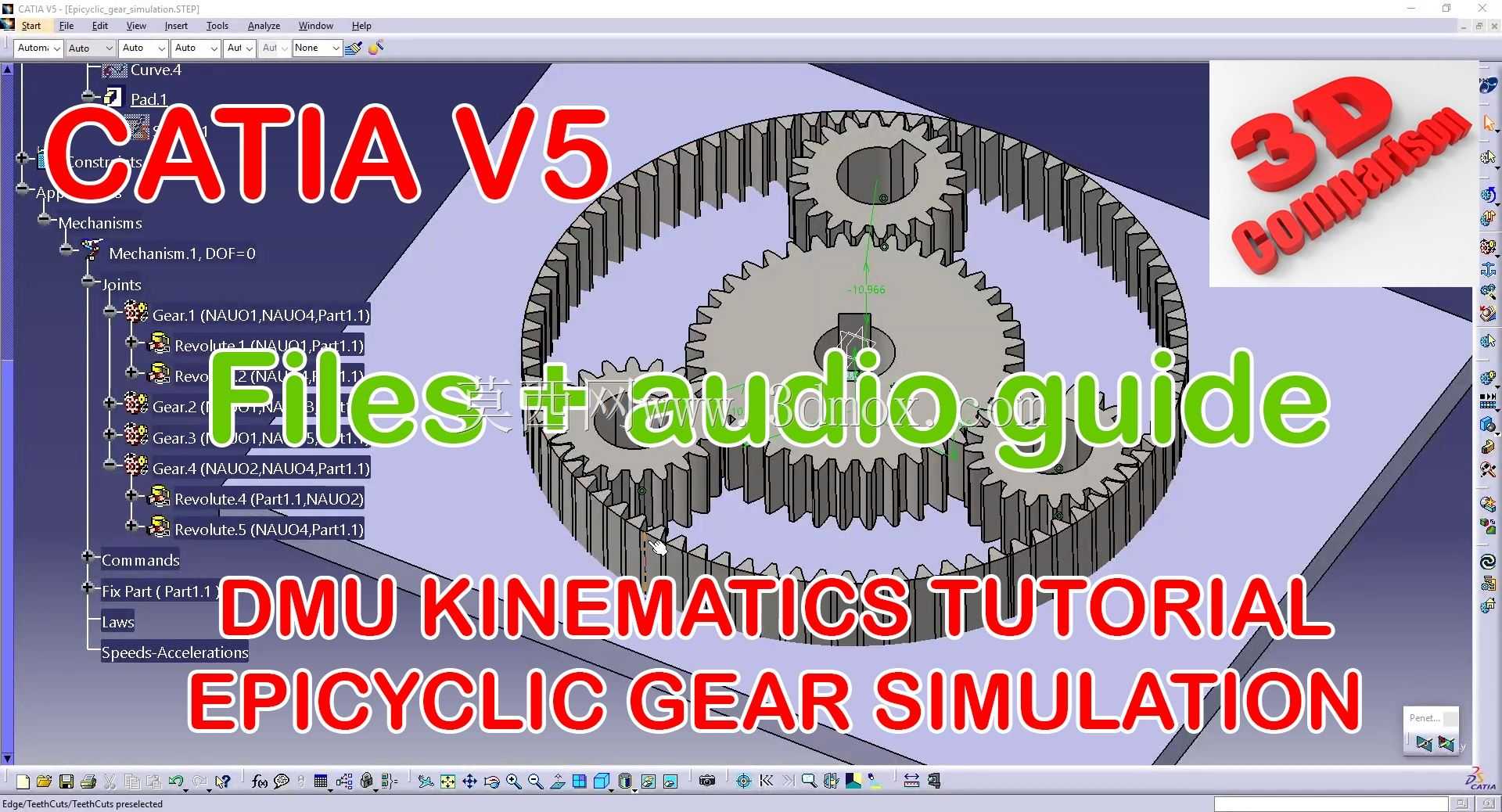

　　这套仿真案例还完整呈现了DMU运动机构的创建流程，从基础的旋转副创建、齿轮啮合副定义、固定约束设置，到驱动命令添加、运动仿真参数调试，每一步约束设置都对应实际机械结构的装配关系，没有随意添加不符合工程逻辑的辅助约束，学习这套案例的建模与仿真思路，能够帮助设计人员掌握行星轮系的运动分析方法，在后续实际项目中快速完成同类传动结构的方案验证。在实际设备选型过程中，行星轮系的安装尺寸需要匹配原动机的输出轴径、负载端的连接接口，轮系的径向尺寸受内齿圈齿根圆直径限制，轴向尺寸需要预留行星架的支撑轴承安装空间，仿真模型中预留的装配基准完全符合实际加工装配的工艺要求，各构件的连接位置、避让空间都按照实际生产中的公差配合要求设置，不会出现建模时结构合理、实际装配无法安装的问题。针对精密传动场景，还可以基于这套仿真模型进一步拓展齿侧间隙分析、传动误差仿真、负载下的变形验证等内容，为高精度伺服转台、工业机器人关节减速机等对回差要求严苛的场景提供设计参考。轮系运动过程中，各齿轮的啮合点线速度完全匹配，没有出现滑动摩擦过大的异常运动状态，能够直观展示行星轮系的功率分流特性，帮助设计人员理解多行星轮均载的工作原理，在后续结构优化时针对性调整行星轮的数量、齿宽参数，平衡承载能力与结构体积之间的关系。
