工业传动用单排钢制链轮结构设计

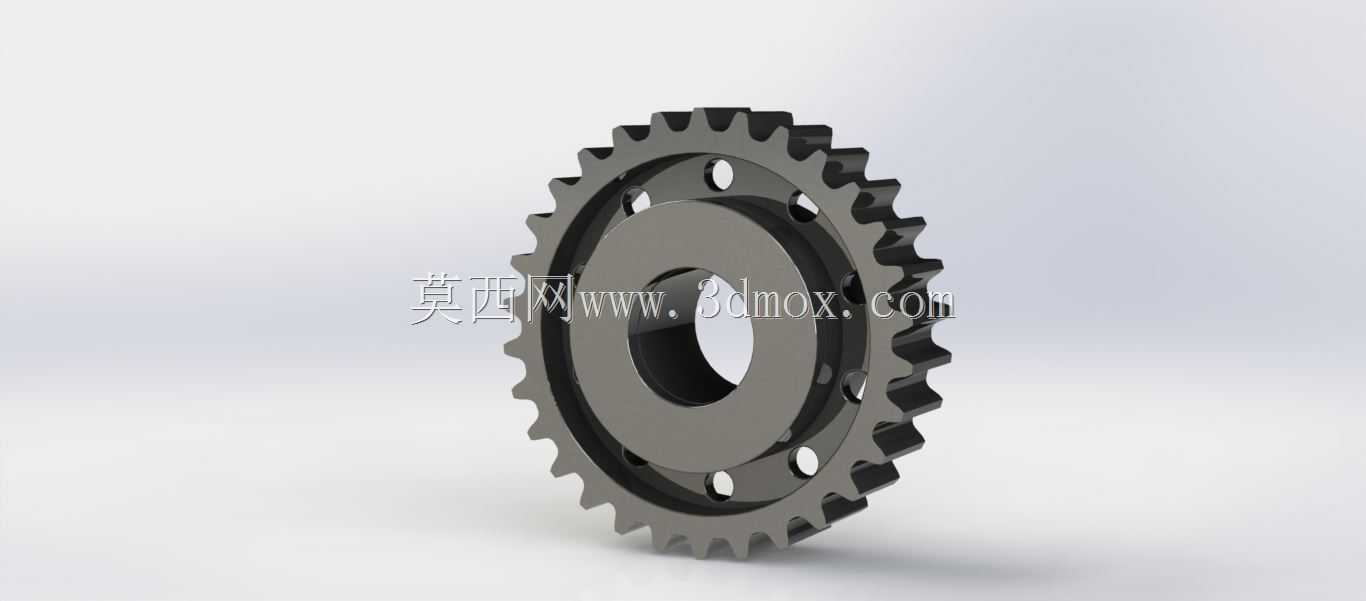

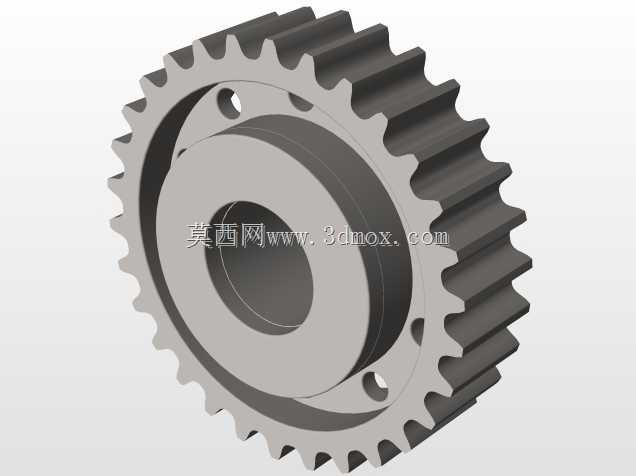

　　在常规链传动系统的设计选型环节，链轮作为和链条直接啮合的核心承载零件，其结构合理性直接决定整套传动机构的运行寿命、传动效率与噪音表现。这款链轮采用单排齿结构设计，适配标准节距的工业滚子链条使用，整体采用中碳钢作为基础加工材料，可满足多数中低速、中等载荷工况下的传动需求，常见于输送线、小型动力传输单元、农机传动机构、轻工设备动力输出端等场景。从结构细节来看，齿部轮廓严格遵循链传动啮合的几何参数设计，齿顶圆弧、齿侧工作曲面、齿根过渡圆角均按照啮合轨迹做了连续平滑处理，能保证链条滚子进入和退出啮合时无刚性卡滞，减少啮合冲击带来的零件磨损与运行噪音。轮体中心为通孔设计，可根据实际安装需求加工键槽或紧定螺钉孔，适配不同直径的传动轴安装，

　　中心孔周边设计有环形凸台结构，既可以提升轮体的整体抗弯刚度，减少传动过程中轮体的径向形变，又能在安装时为轴肩提供定位基准，保证链轮安装后的轴向位置精度。轮辐区域均匀分布了多个圆形减重孔，在不影响轮体整体结构强度的前提下，有效降低了零件自身重量，减少传动过程中的转动惯量，让设备启停阶段的动力冲击更小，同时减重孔也可作为安装维护时的撬动着力点，方便拆装作业。齿部加工后可根据实际工况需求选择表面淬火处理，提升齿面的硬度与耐磨性能，应对长时间啮合带来的摩擦损耗，而轮芯部分保持较好的韧性，可承受传动过程中的冲击载荷，避免轮体出现脆性断裂。在实际安装边界上，这款链轮的轴向厚度与适配链条的内节宽度保持匹配，安装时需保证链轮与配对链轮的共面度，

　　避免出现链条偏磨、掉链的问题；齿根圆直径、齿顶圆直径的公差控制在合理范围内，保证啮合间隙处于标准区间，间隙过大会导致传动冲击增大、反向传动空程增加，间隙过小则会加剧齿面与链条滚子的磨损，甚至出现卡链故障。在实际应用场景中，这类链轮常搭配张紧机构使用，通过调整中心距或加装张紧轮来保证链条的合理垂度，避免重载启动或载荷波动时链条跳齿。不同于齿轮传动需要严格的密封润滑环境，链传动用链轮可在粉尘、轻度油污的开放工况下稳定工作，对安装环境的适应性更强，维护成本更低，在自动化输送线、小型农机、轻工包装设备、摩托车传动系统等场景中都有广泛应用。设计这类链轮时，除了齿形参数的准确性，还需要重点考虑动平衡性能，尤其是在转速较高的应用场景下，

　　轮体的质量分布均匀性会直接影响传动的平稳性，减重孔的均匀分布设计也兼顾了动平衡的需求，减少高速转动时的径向振动。轮体的端面设计有足够的平面度，可配合锁紧挡圈或轴端挡圈实现轴向固定，防止运行过程中链轮出现轴向窜动，避免链条从齿槽中脱出。齿面的粗糙度也做了对应控制，过于粗糙的齿面会加速链条滚子的磨损，过于光滑则会增加加工成本，因此在满足啮合需求的前提下选择合理的加工精度，平衡零件性能与制造成本。在长期运行过程中，链轮的主要失效形式集中在齿面磨损、齿面塑性变形以及轮齿断裂，因此在结构设计时通过合理的齿根圆角半径降低应力集中系数，让载荷在齿部的分布更均匀，提升轮齿的抗弯曲疲劳强度，同时材料热处理工艺的匹配也能进一步提升零件的使用寿命，减少设备维护频次。
