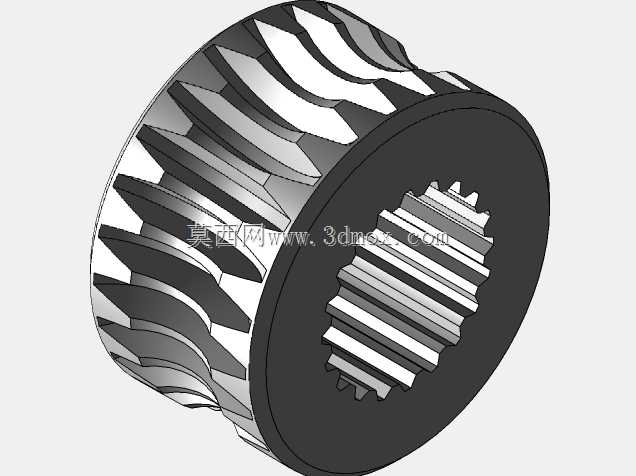

内花键斜齿圆柱蜗轮传动结构

　　该传动结构属于空间交错轴传动类核心零件，常见于小功率精密传动工位，在小型自动化设备进给机构、通讯设备微调组件、精密仪器调焦模组中应用较多，可在紧凑安装空间内实现交错轴之间的运动与动力传递，相比常规直齿蜗轮，斜齿结构的啮合重合度更高，传动过程中齿面接触为渐进式切入切出，能有效降低啮合冲击与运行噪音，适配对传动平稳性有较高要求的轻载传动场景。零件外侧为斜齿齿圈，齿向沿轴向呈螺旋状排布，齿形参数经过匹配计算，可与对应蜗杆实现连续啮合，齿面的螺旋升角与配对蜗杆导程角保持一致，保证啮合过程中齿面接触线沿齿长方向均匀分布，减少局部应力集中，提升齿面耐磨性能。零件中心采用内花键结构作为动力输出连接端，花键齿为矩形齿廓，沿内孔圆周均布，

　　相比单键连接，花键连接的受力齿面更多，可传递更大扭矩，同时具备较好的对中性能，安装时可保证传动件与输出轴的同轴度，避免偏心带来的传动振动与额外磨损，花键的齿侧间隙经过合理控制，既保证装配顺畅，又能减少回程间隙，提升传动精度。设计过程中优先考虑了安装空间的紧凑性，整体为短圆柱式结构，径向尺寸与轴向长度的比例适配小型传动腔体的安装边界，外侧齿圈的齿顶圆直径与中心内花键的小径、大径尺寸经过匹配，保证零件壁厚均匀，避免热处理过程中出现变形不均的问题，同时兼顾结构强度，在传递额定扭矩时不会出现齿根断裂或花键压溃的情况。齿向的螺旋方向根据实际传动的转向需求确定，啮合过程中齿面的滑动方向与齿向保持适配，可减少齿面的相对滑动磨损，延长零件使用寿命。

　　零件的两端面设计有平整的安装定位面，可与腔体内部的止推面或轴承端面贴合，实现轴向定位，不需要额外设计复杂的轴向固定结构，简化装配流程。在实际选型应用中，该类传动结构通常搭配同模数的蜗杆使用，中心距根据齿圈参数与蜗杆分度圆直径匹配确定，安装时需要保证蜗杆轴线与蜗轮轴线的空间交错角符合设计值，避免出现齿面偏载导致的早期磨损。相比常规平行轴齿轮传动，该结构可在较小的空间内实现较大的单级传动比，减少传动链的零件数量，提升整体传动系统的可靠性，同时具备一定的反向自锁特性，在部分需要防止反向传动的微调工位中可起到锁止作用，避免负载带动输出轴反转。零件的齿形加工可采用滚齿或铣齿工艺完成，内花键可采用拉削或插齿工艺加工，

　　加工过程中需要严格控制齿向误差与花键的分度误差，保证啮合精度与连接精度，热处理可根据负载需求选择调质或表面淬火处理，提升齿面与花键接触面的硬度，增强耐磨性能。在通讯类设备的微调机构中，这类结构常被用于天线角度调节、信号模块位移微调等工位，凭借平稳的传动特性与紧凑的结构尺寸，可在狭小的设备腔体内部完成精准的运动传递，不会占用过多的设备内部空间，同时较低的运行噪音也适配通讯设备的使用场景要求。
