9吨车轴承载式空气悬架结构设计

　　商用车底盘的承载与减震性能，直接决定了重载运输场景下的行驶稳定性、货物完好率与路面适应能力，这款适配9吨级车轴的空气悬架结构，正是针对中重型货运车辆、专用作业车辆的底盘升级需求开发的核心承载部件。从实际应用场景来看，这类空气悬架广泛适配公路货运卡车、市政作业车辆、中型客车的非驱动车轴，相比传统钢板弹簧悬架，它能通过空气弹簧的刚度自适应特性，在空载、满载不同载荷状态下保持底盘高度恒定，减少颠簸路段对车架的冲击，既可以降低易碎品运输过程中的货损率，也能延长车架、车载设备的疲劳寿命，在高速物流、特种作业运输场景下的适配性远优于传统弹性悬架结构。

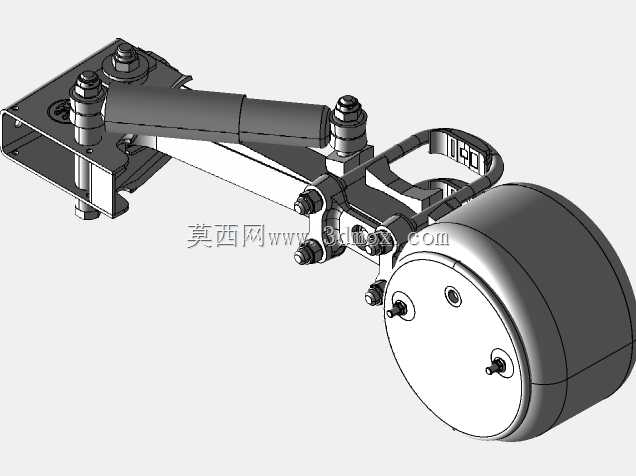

　　从功能特性上看，这套悬架的核心承载逻辑是通过导向臂传递纵向力与侧向力，空气弹簧承担主要垂直载荷，配套的减震阻尼部件衰减行驶过程中的振动能量。结构上的安装支架采用厚钢板冲压焊接成型，支架上预留的螺栓孔位完全匹配常规商用车车架的纵梁安装孔距，不需要对原车车架做额外的打孔改装，就能完成悬架的固定装配。导向臂采用变截面设计，在靠近车架安装座的位置做了加厚处理，承受制动、加速过程中的纵向冲击时不会出现应力集中断裂的问题，靠近车轴连接端的位置则通过U型螺栓与车轴刚性固定，保证车轴定位参数在长期行驶过程中不会出现偏移。

　　设计过程中首先要明确的是安装边界约束：车架侧的安装支架横向跨距匹配国内主流商用车850mm的纵梁中心距，空气弹簧的安装面到车轴中心的垂直距离在标准载荷下保持在180mm，保证车轮跳动过程中不会与车架、挡泥板部件发生运动干涉。空气弹簧的选型匹配了9吨轴荷的承载需求，单个气囊的额定承载能力达到4.8吨，双气囊布置的结构预留了足够的安全冗余，即使单侧气囊出现压力异常，另一侧也能临时支撑车辆低速行驶到维修点位，避免重载状态下瞬间塌落引发安全事故。导向臂与车架支架之间的连接采用橡胶铰接头，既可以允许导向臂随车轮跳动做上下摆动，也能过滤掉路面传递到车架的高频振动，减少行驶过程中的底盘噪音。

　　结构细节上，车轴连接位置的夹紧螺栓采用了防松自锁设计，配合加厚的压板结构，在长期交变载荷作用下不会出现螺栓松动导致的车轴移位。空气弹簧的上下安装面都设计了定位止口，装配时不需要额外调整对位，就能保证气囊的工作姿态始终保持垂直，避免偏磨导致的气囊早期损坏。整套悬架的横向稳定杆连接座集成在导向臂上，不需要额外设计独立的安装支架，既减少了零部件数量，也降低了整体装配复杂度，后期维护时只需要单独更换磨损的铰接头、气囊部件，不需要整体更换悬架总成，能有效降低车辆全生命周期的维护成本。

　　从建模逻辑来看，所有部件的配合公差都按照商用车底盘件的通用公差标准设定，焊接件的焊缝位置都做了应力释放的结构优化，避免焊接应力集中导致的支架开裂问题。运动仿真过程中验证了车轮上下跳动80mm的全行程内，所有运动部件都不会出现硬干涉，空气弹簧的伸缩量始终处于额定工作行程范围内，减震器的阻尼匹配也对应了空气弹簧的刚度特性，不会出现悬架拉不住的余振问题。对于底盘改装、专用车开发的设计人员来说，这套结构的安装接口完全通用，可以直接适配到同载荷等级的不同车型底盘上，不需要重新做安装点的适配设计，能大幅缩短专用车底盘改装的开发周期。
