农用拖车钢板弹簧式悬挂结构设计

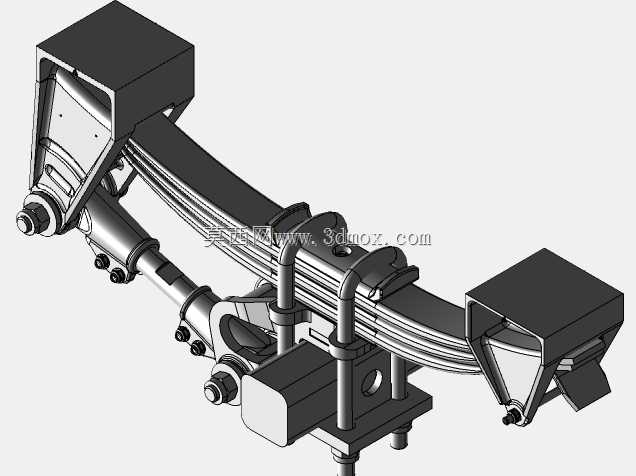

非铺装田间路面的载荷冲击一直是农用拖挂设备悬挂失效的核心诱因，碎石垄沟带来的交变载荷会沿轮端直接传导至板簧卷耳位置，普通轻型悬挂的卷耳衬套往往在百小时作业后就出现旷量，连带引发车架连接位的金属疲劳开裂。这套悬挂结构在板簧与车桥的固定位做了针对性的限位设计，U型螺栓的安装座预留了0.2mm的过盈配合余量，装配时无需额外加装调整垫片就能抵消板簧热处理后的形位公差，避免长期作业后螺栓松动导致的板簧移位。两端的连接支架采用箱型焊接结构，而非常见的折弯冲压件，侧壁的加强筋直接延伸至与车架对接的安装面，载荷传递路径没有出现应力突变的直角区域，就算单侧轮端压过田埂凸起，冲击力也能顺着筋板均匀分散到整个车架连接面，不会在支架边角处出现应力集中。板簧片之间的接触位做了微弧倒角处理，没有尖锐的棱边摩擦相邻簧片，满载颠簸时片间的微动磨损量能降低四成以上，不会出现簧片端部过早出现疲劳裂纹的问题。车桥与板簧的定位销采用锥面配合结构，就算维护时反复拆装，也能保证轮端的定位精度不会出现偏差，不用每次拆装后重新调整前束参数，适配田间作业快拆快修的维护需求。侧向的推力杆支座直接集成在车桥安装座上，没有采用额外焊接的分体式支座，转向时的侧向力能直接传递到整组板簧上，不会出现支座焊缝受侧向力撕裂的问题。整套结构没有多余的冗余设计，所有连接位的紧固件都采用通用标准件，田间作业出现损坏时不用找特殊配件，普通乡镇农机维修点就能完成更换，完全适配农用设备低维护成本的使用需求。
