半挂车385/65R22.5规格完整车轮结构

　　商用车行走系统的核心承载部件中，适配385/65R22.5轮胎规格的半挂车车轮，是长途干线物流运输、重载货运场景下的关键配套部件，这类车轮广泛应用于仓栅式半挂车、厢式半挂车、集装箱运输半挂车的车桥端，承担着整车满载工况下的垂直载荷传递、行驶过程中的冲击缓冲、制动力矩与驱动力矩的终端输出作用。从实际工程应用场景来看，该规格车轮属于宽基低断面轮胎配套轮组，相比传统双胎并装的轮组结构，单胎配置可降低整车自重约一百五十千克左右，同时减少轮胎滚阻，在标载运输场景下能有效降低燃油消耗，适配当前物流行业轻量化、高效化的运营需求，常见于高速干线快运、冷链运输等对车辆自重与行驶稳定性要求较高的半挂车型。

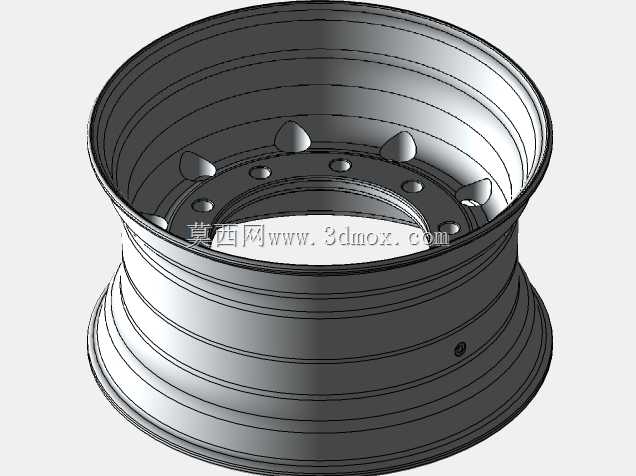

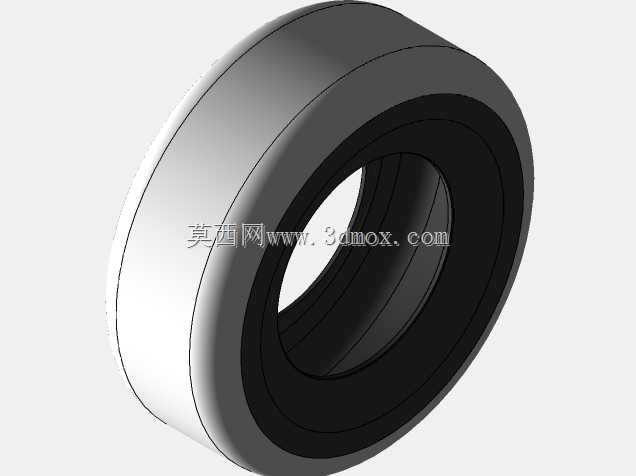

　　在产品功能特性层面，该车轮总成包含橡胶轮胎、钢制轮辋、轮辐、气门嘴安装位、螺栓孔组几个核心部分，轮辋采用多台阶式槽型结构，匹配385/65R22.5轮胎的胎圈座尺寸，能够保证轮胎充气后与轮辋的贴合密封性，避免重载行驶过程中出现轮胎脱圈、慢泄气等故障。轮辐与轮辋采用圆周满焊连接工艺，焊缝均匀分布在轮辋内侧与轮辐的搭接位置，可承受车辆起步、制动、过弯时产生的交变扭矩与径向冲击，轮辐上的螺栓孔按照标准半挂车车桥的螺栓分布圆设计，能够与车桥轮毂的定位止口精准配合，保证车轮安装后的同轴度，减少高速行驶时的车轮跳动量。轮胎部分的胎面采用块状花纹设计，兼顾干湿地抓地力与耐磨性能，胎侧带有加强筋结构，可抵御货运场景下路沿剐蹭、碎石冲击造成的胎侧损伤，适配半挂车长时间长距离的行驶工况。

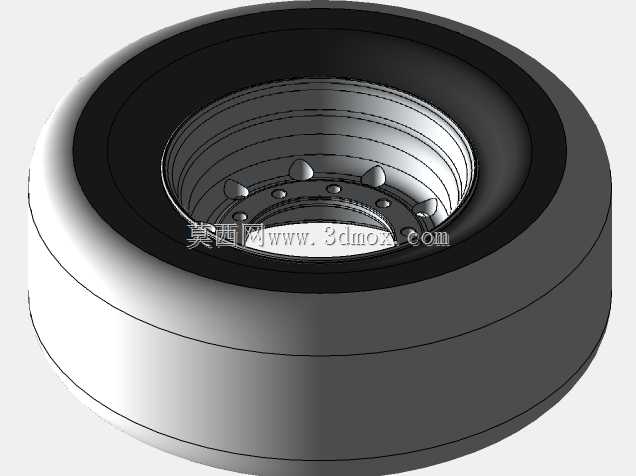

　　从设计思路来看，该车轮的建模过程完全遵循商用车车轮的实际装配逻辑，首先确定轮辋的标定直径22.5英寸对应的基准尺寸，按照轮胎扁平比65、断面宽度385mm的参数反推轮胎的外轮廓尺寸，保证轮胎与轮辋的装配干涉量控制在合理区间，既不会出现装配过紧导致的轮胎安装困难，也不会因间隙过大造成密封失效。轮辐部分的设计重点考虑受力传递路径，将螺栓孔位置的材料做加厚处理，对应轮辐与轮辋的焊接位置做圆弧过渡，避免应力集中造成的轮辐开裂问题，轮辋上的气门嘴开孔位置避开轮辐的加强筋区域，方便后期轮胎充气、胎压检测装置的安装维护。模型中还原了轮胎内部的钢丝带束层对应的轮廓特征、轮辋表面的防锈涂层对应的分层结构，同时对轮辐上的散热孔做了等比例还原，这些散热孔在车辆长距离制动时，能够引导气流穿过轮辐区域，带走轮毂制动器产生的热量，降低制动热衰退的风险。

　　在外形尺寸与安装边界层面，该车轮总成的外径约为1072mm，断面宽度约为385mm，轮辋的安装止口直径与标准半挂车13吨级车桥的轮毂定位尺寸匹配，螺栓孔数量与分布圆直径完全符合行业通用的安装规范，可直接替换同规格的在用半挂车车轮，不需要对车桥、制动鼓、挡泥板等周边部件做额外改装。安装时需要注意车轮螺栓的拧紧力矩按照对角顺序逐步加载，保证轮辐与轮毂端面完全贴合，轮胎充气压力需按照半挂车满载载荷标定，避免胎压过高造成的胎面中部异常磨损，或是胎压过低导致的胎侧反复屈挠生热损坏。模型中轮辋的槽深尺寸满足轮胎拆装的操作空间要求，维修时可使用常规轮胎拆装机完成轮胎与轮辋的分离与装配，不需要特殊定制的维修工装，适配现有商用车维修站点的设备条件。

　　在实际选型匹配过程中，这类宽基单胎车轮需要注意与半挂车的悬挂行程匹配，预留足够的跳动空间，避免车辆在颠簸路面行驶时，轮胎与车架、挡泥板发生剐蹭，同时要核对车桥的额定载荷，确保单胎的承载能力满足整车满载时的轴荷要求。相比传统双胎配置，该类车轮的接地面积更大，单位面积接地压力更小，在松软路面行驶时的通过性更好，同时减少了轮胎数量，日常检查胎压、维护轮胎的工作量也相应降低，是当前半挂车轻量化升级过程中应用占比逐步提升的行走部件配置。建模过程中对车轮的所有配合面做了公差还原，轮辋胎圈座的表面粗糙度对应的特征、螺栓孔的倒角特征都做了细致呈现，可直接用于半挂车行走系统的装配干涉检查、维修培训演示、虚拟装配仿真等场景，为结构设计人员做整车布置时提供准确的尺寸参考。
