小型船舶运输拖车架结构设计

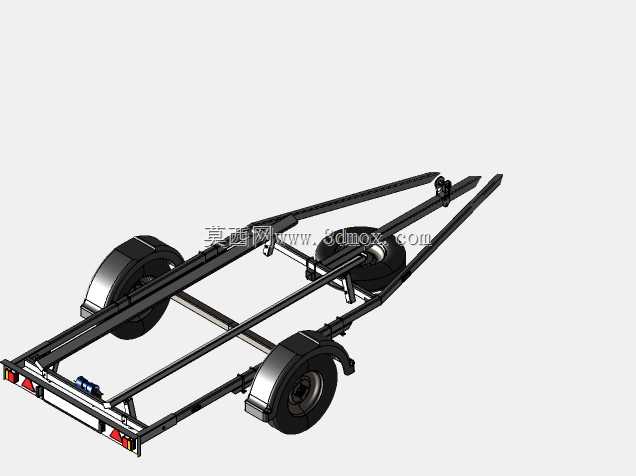

船用拖车架常年在湿滑坡道、浸水环境下作业，常规方管焊接框架容易在轮轴安装位出现应力集中开裂，牵引臂与主框架衔接处也常因颠簸载荷出现焊缝撕裂，这套结构在设计阶段就针对这些现场痛点做了针对性调整。轮轴安装座没有采用直接焊在主梁下方的常规做法，而是用折弯钢板做了半包式抱箍结构，抱箍与主梁接触的边缘做了断续焊留缝处理，既避免满焊带来的热变形导致轮轴同轴度偏差，也能让行驶过程中路面传来的冲击通过抱箍的微形变分散到整根主梁，不会把载荷全部集中在焊缝位置。三根横向加强梁的排布没有做等距均分，靠近车尾的承载区梁间距更密，对应船舶停靠时尾部重量更大的受力特点，牵引端的横梁则做了加宽处理，用来安装牵引销、刹车管路固定座与信号尾灯支架，不用额外焊接零散安装座破坏主梁完整性。备胎直接固定在两根纵梁之间的空位，没有占用侧面或上方的船舶承载空间，固定支架采用快拆式插销结构，不用额外工具就能快速取装备胎，支架的安装位刚好在整车重心附近，不会因为备胎重量导致前后轴荷偏差过大。车尾的尾灯与反光标识安装位做了下沉式设计，边缘凸起的方管边能在倒车贴靠码头时保护灯具不会直接磕碰，牵引臂的长度经过测算，转向时不会出现牵引车后轮与拖车前端剐蹭的情况，臂身的弯折角度刚好让拖车架在水平停放时承载面保持微倾，方便船舶直接从坡道滑上托架。轮拱的位置没有额外加装装饰性护板，裸露的轮轴与悬架结构方便日常冲洗掉附着的泥沙与海水盐分，所有管材的端面都做了封堵焊接，避免内部进水锈蚀，焊缝位置统一做了打磨处理，没有尖锐凸起防止装卸船时刮蹭船体。
