平移旋转联动操作教学演示机构

　　在机械原理教学、小型工装调试以及非标设备的功能验证环节，这类能够同时实现平移与旋转复合运动的演示机构，是帮助设计人员快速理解运动转换逻辑的实用载体。很多刚接触结构设计的从业者，容易把直线运动和回转运动的实现路径割裂开，实际在工装夹具、小型进给单元、工位切换机构里，两种运动往往是联动存在的，这套演示结构就把最核心的运动逻辑做了直观呈现。

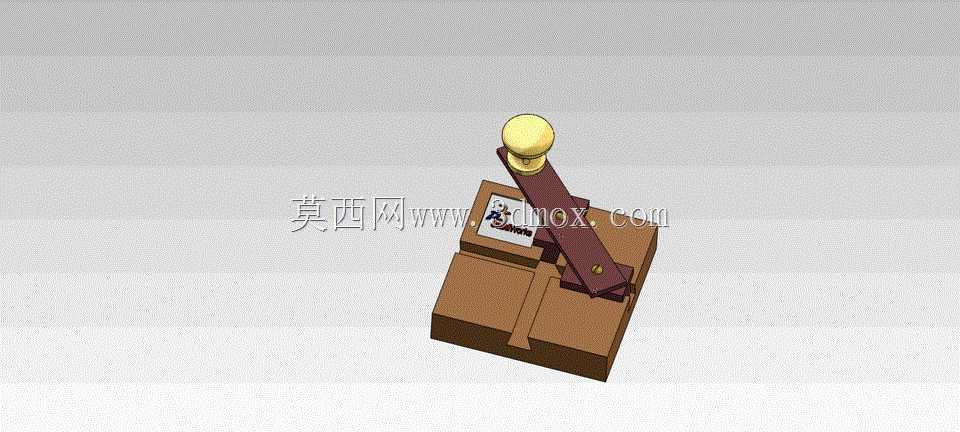

　　从实际功能来看，这套机构通过单操作手柄的扳动，就能同时驱动上部构件完成沿基座导轨的直线平移，以及绕自身铰接点的定角度旋转，不需要额外设置多组操作件，操作逻辑简单直接，很适合用在教学场景里给学员演示复合运动的传递路径，也能作为小型工装的原型参考，比如需要在推送工件的同时完成压头角度偏转的工位，就可以参考这套结构的运动逻辑做适配修改。

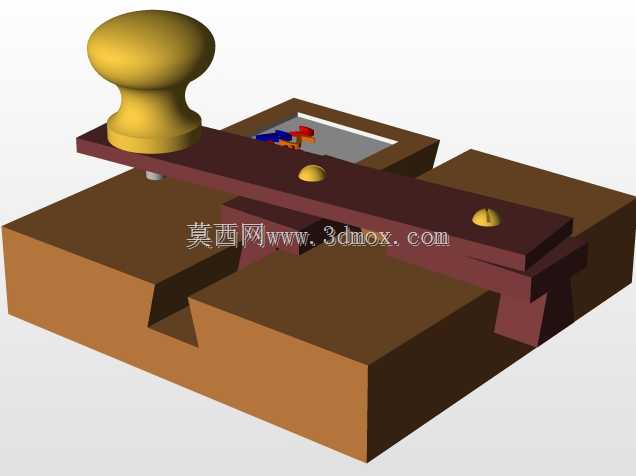

　　设计思路上，整个结构没有采用复杂的齿轮齿条或者凸轮传动，而是通过铰接点的位置偏移来实现运动的合成：操作手柄的中部铰接在滑动基座上，下端和固定在底座上的导向槽配合，当扳动手柄上端的球形握柄时，滑动基座会沿着底座上的直线导轨做水平方向的平移，同时手柄自身会绕中部铰接点做回转运动，两个运动同步完成，没有先后顺序差。这种设计的优势在于零件数量少，加工难度低，所有铰接位都采用标准圆柱销配合，后期维护更换配件不需要定制特殊零件，滑动面采用平面接触配合，不需要加装高精度直线导轨，对加工精度的容忍度更高，就算是普通铣床加工的零件，装配后也能顺畅实现预设运动，不会出现卡滞。

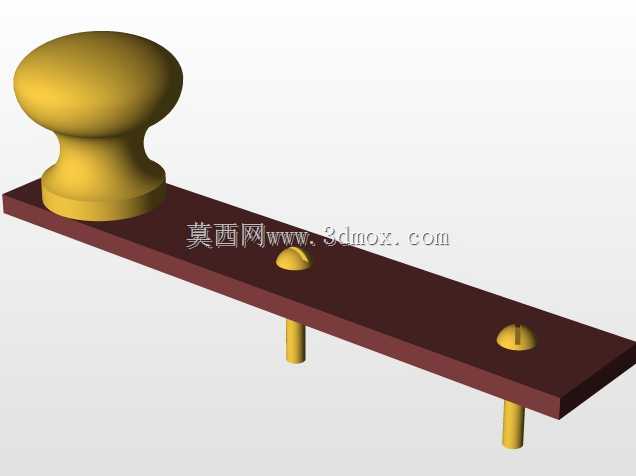

　　从安装边界和尺寸逻辑来看，整个机构的底座采用方块式结构，底部为平面，可以直接通过螺栓固定在工作台或者试验台架上，不需要额外设计安装转接板，底座的导向槽开设在中心位置，滑动基座的宽度和底座的导向凸台宽度做间隙配合，单边间隙控制在0.1-0.2mm之间，既保证滑动顺畅，又不会出现横向窜动。操作手柄的长度根据扳动行程做匹配，当手柄扳动到极限位置时，滑动基座的平移行程刚好覆盖导向槽的全长，同时手柄的旋转角度控制在45度以内，符合人手操作的舒适角度范围，不会出现操作时需要过度摆动手腕的情况。上部的球形握柄采用标准件，直径适配人手握持尺寸，表面做滚花或者光滑处理都可以，根据实际使用场景调整即可。

　　实际应用中，如果要把这套结构用到实际生产设备上，可以在滑动基座上加装工件固定座，在手柄的旋转端加装压头或者检测元件，就能实现工件推送到位后自动完成压紧或者检测的动作，不需要额外设置动力源，纯手动操作就能完成两个动作，适合用在小批量生产的简易工装上，能有效降低工装的制造成本，也不需要接气接电，使用场景不受限制。如果要调整平移行程或者旋转角度，只需要调整底座上导向槽的长度和倾斜角度，或者改变铰接点的位置，不需要整体重做结构，拓展性很强。

　　在建模过程中，所有配合面都做了公差匹配的预留，铰接孔的位置公差按照IT7级精度设置，滑动面的粗糙度要求控制在Ra1.6，保证运动顺畅的同时不会有过大的间隙。整个结构没有易损件，只有铰接位置的销钉会在长期使用后出现磨损，更换标准销钉就能恢复精度，维护成本极低。对于三维建模学习者来说，这套模型也很适合用来练习装配体的配合设置，尤其是高级配合里的路径配合、角度限制配合，通过装配这套模型能快速理解复合运动的配合设置逻辑，比单纯做静态零件建模更能提升装配设计能力。
